MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG
1. MONTAGEART ÜBER DIE FÜHRUNGSSCHIENEN (STANDARD)
Montagearten:
1. Montageart 1 (Standard) über die Führungsschienen
2. Montageart 2 über die Antriebseinheit
(Sondermontage, muß bei der Bestellung mit angegeben werden, hierzu sind Sonderkonsolen notwendig)
1.0
1.1
mind.35 cm
max. 45 cm
1.2

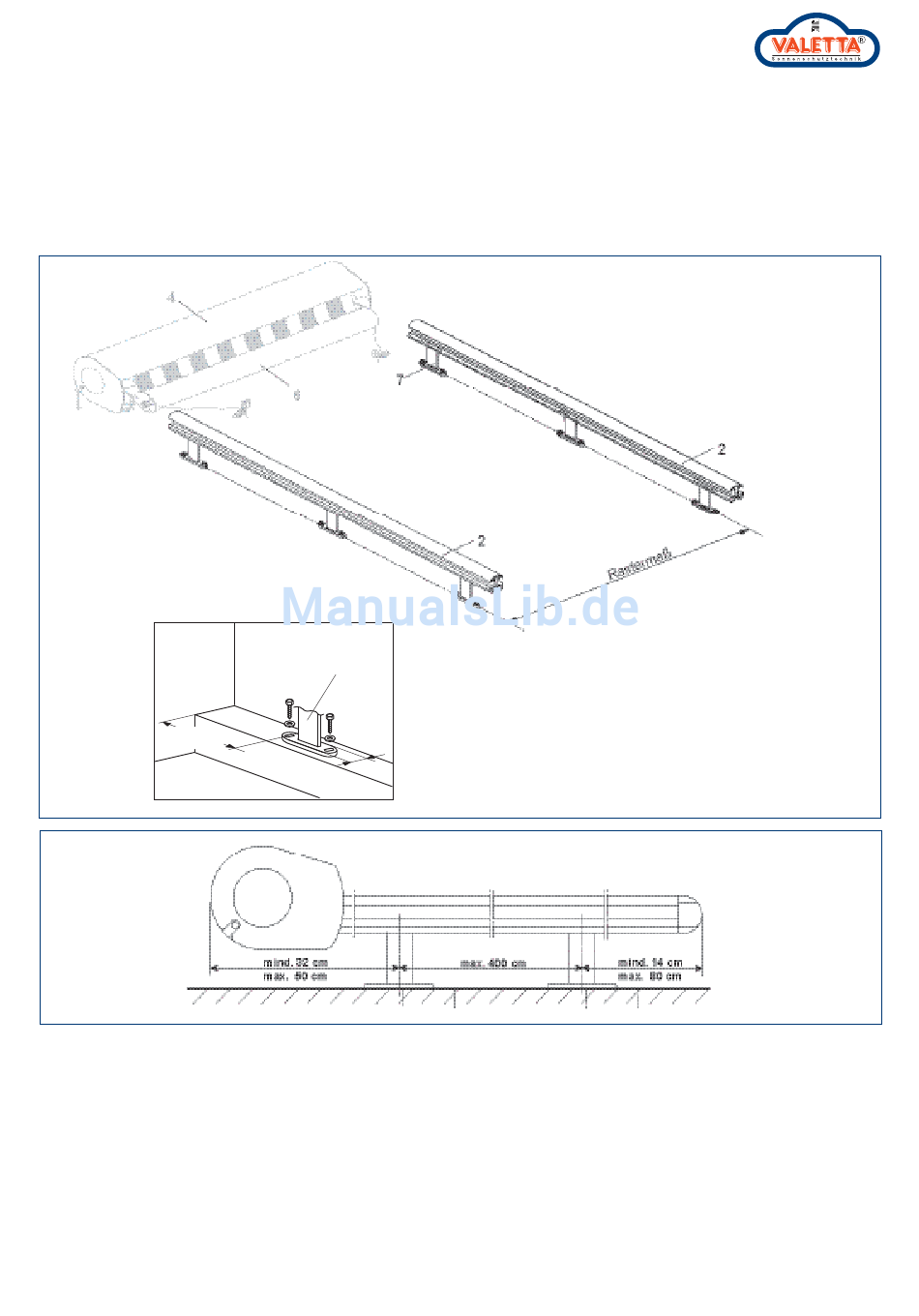

MONTAGEREIHENFOLGE GRUNDFELD:
1.1. Befestigungspunkte für die Abstands-
halter (7) nach Rastermaß festlegen, beim
Anschluss an eine Wand sind die obersten
Abstandshalter ca. 35-45 cm von der
Wand anzubringen.
Dies ist erforderlich, um die Antriebseinheit
(4) mit Ausfallprofil (6) auf die Führungs-
schienen aufschieben zu können.
Technische Änderungen vorbehalten / Stand Juli 2013
7
4 cm
Ab einem Ausfall von 401 cm wird ein
drittes Abstandhalterpaar mittig montiert.
Die Abstandhalter (7) nochmals auf das
Rastermaß (Mitte Abstandshallter bis Mitte
Abstandshalter) und die Flucht überprüfen.
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
ACHTUNG:
Es ist unbedingt darauf zu achten, dass alle
Abstandshalter direkt mit der tragenden
Glashauskonstruktion verschraubt werden.
9 / 13
