MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

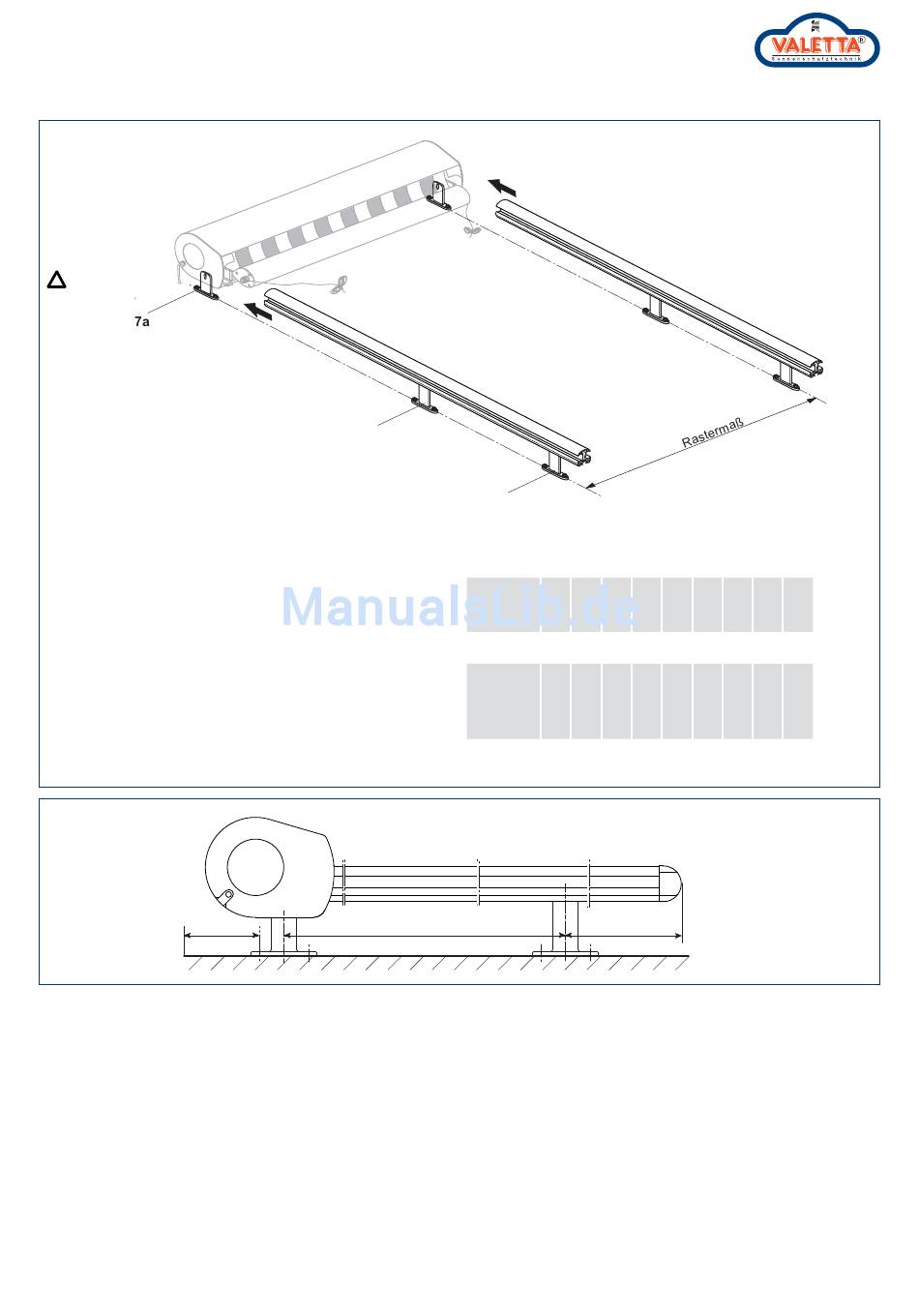

2. MONTAGEART ÜBER DIE ANTRIEBSEINHEIT
2.0.
kurzer Abstands-
!
halter (-25 mm)
2.2.
MONTAGEREIHENFOLGE GRUNDFELD:
2.1. Befestigungspunkte für die Abstands-
halter (7) nach Rastermaß festlegen, beim
Anschluss an eine Wand empfehlen wir die
Abstandshalter (7) mit dem Abstandsmaß
X (mm) von der Wand anzubringen.
Abstandsmaß X siehe Tabelle.
Technische Änderungen vorbehalten / Stand Juli 2013
7b
X
Ab einem Ausfall von 401 cm wird ein
dritter Abstandhalter mittig montiert.
Abstandhaltergabeln auf Abstandhalter (7)
aufsetzten, ausrichten und sichern.
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
7b
Neigungs- 0°
winkel
Konsolen-
höhe
100 mm 87
125 mm 87
150 mm 87
175 mm 87
200 mm 87
max. 400 cm
1° 6° 11° 16° 21° 26°
bis bis bis bis bis bis
5° 10° 15° 20° 25° 30°
71 51 32 32 32 32
68 49 32 32 32 32
66 43 32 32 32 32
64 40 32 32 32 32
62 35 32 32 32 32
mind. 14 cm
max. 80 cm
ACHTUNG:
Es ist unbedingt darauf zu achten, dass alle
Abstandshalter direkt mit der tragenden
Glashauskonstruktion verschraubt werden.
31° 36°
bis bis
35° 40°
32 32
32 32
32 32
32 32
32 32
Maße in mm
