STANDARD-MOTOR
ROMA & MALTA AUSSENBESCHATTUNG
EMPFÄNGER

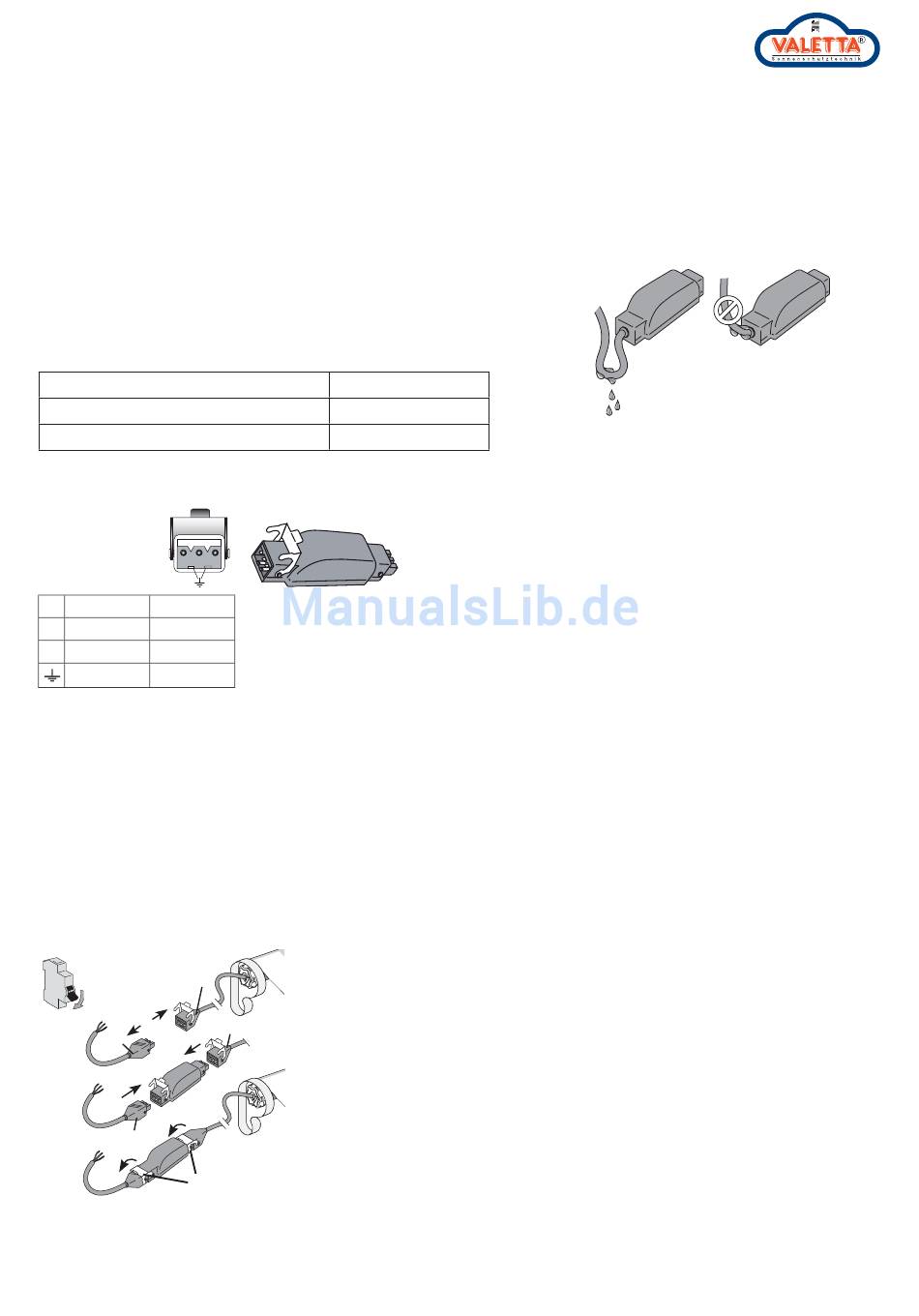

MONTAGE-EMPFEHLUNG

❙ Montieren Sie den Slim Receiver RTS an einem vor Regen und Wetter geschützten Ort.
❙ Niemals mehrere Antriebe an einem Slim Receiver RTS anschließen.
❙ Niemals mehrere Slim Receiver RTIS an einem Antrieb anschließen.
❙ Vermeiden Sie die Montage des Slim Receiver RTS in der Nähe von Metalloberflächen; diese können die Funk-
reichweite beeinträchtigen.
Am Kabel der Spannungsversorgung des Universal Slim Receiver RTS
eine Schleife legen, damit kein Wasser eindringen kann.
Einbauhöhe zum Boden:
Abstand zum Funksender:
Abstand zwischen 2 Receivern:

ANSCHLUSS DER STECKERKUPPLUNG

B
1 2 3
1 Blau Neutralleiter
2 Schwarz Phase
3 - -
Grün/Gelb Boden
MONTAGE DES UNIVERSAL SLIM RECEIVER RTS PLUG
❙ Unterbrechen Sie die Spannungsversorgung.
❙ Montieren Sie den Universal Slim Receiver RTS Plug zwischen Antriebskabel (a) und Spannungsversorgungskabel (b).
❙ Motor = Antriebsseite (a)
❙ Supply 230 V = Spannungsversorgung (b)
❙ Verriegeln Sie die Verschlusshaken (d).
HINWEIS: STELLEN SIE SICHER, DASS BEIDE SCHNELLKUPPLUNGEN KORREKT EINGERASTET SIND.
❙ Befestigen Sie den Slim Receiver RTS Plug (z.B. Kabelbinder mit Kabelbindern)
OFF
a
b
b
d
26 / 13
TYP LT 50 / LT 60
min. 150 cm
min. 30 cm
min. 20 cm
a
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Technische Änderungen vorbehalten / Stand Juli 2013
