Valetta ROMA Montage- Und Gebrauchsanweisung Seite 15

MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

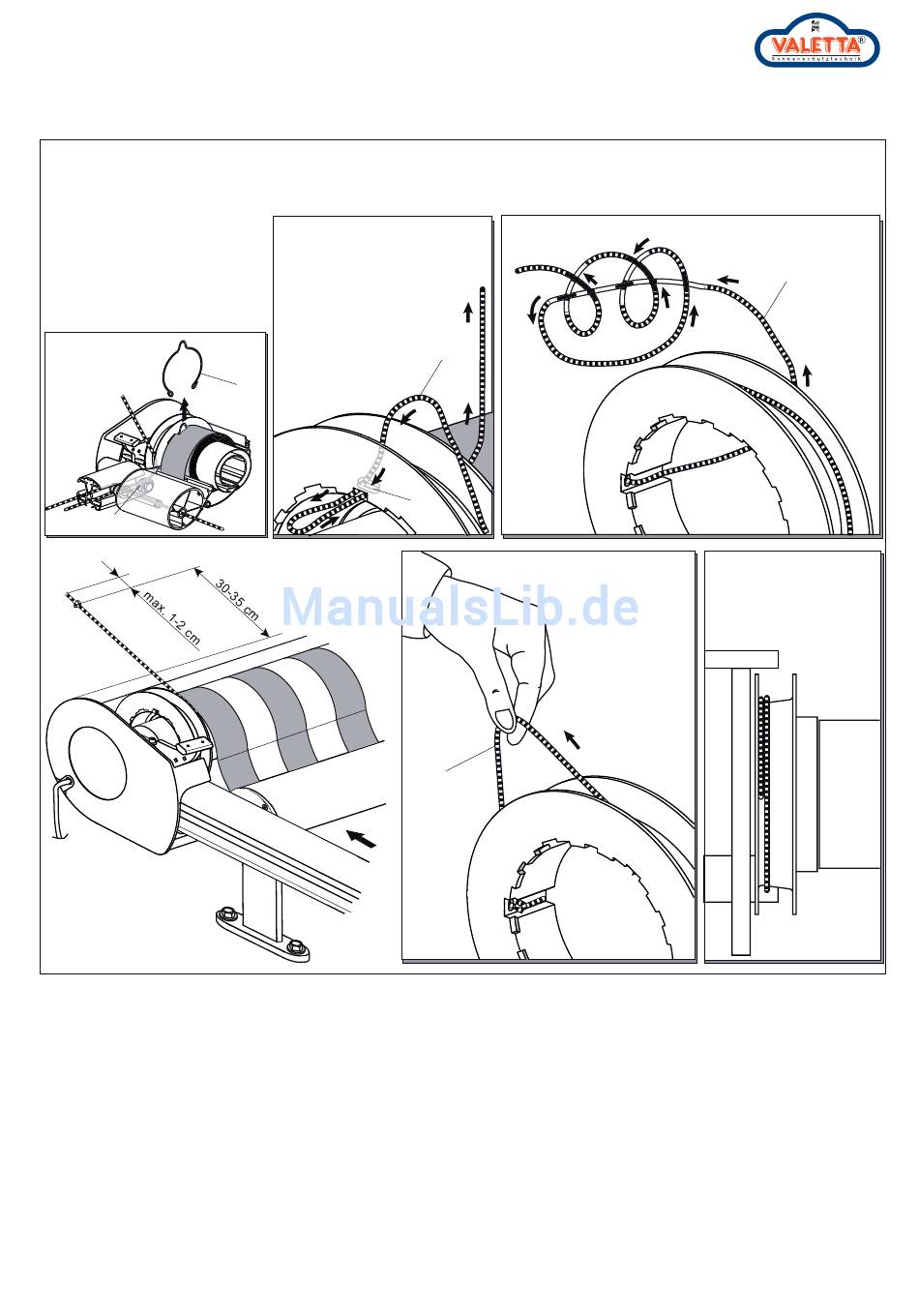

7. SEIL EINHÄNGEN
7.0.
7.1.
14
TIPP: Zeigt die Nut der Seilscheibe nicht nach oben, muss sie wie
folgt beschrieben gedreht werden.
7.1. Sicherungsbügel (16) nach oben ziehen und Seilscheibe aus
der Verzahnung schieben (Richtung Alagenmitte). Seilscheibe
drehen, bis die Nut nach oben zeigt. Anschließend wieder auf die
Verzahnung schieben und mit Sicherungsbügel sichern.
7.2. Seil (12) von oben durch die Aussparung der Seilscheibe (17)
nach unten und durch die Aussparung wieder zurück in Richtung
Tuchwelle ziehen.
7.3. Seil (12) wie in Abbildung gezeigt beidseitig verknoten.
Technische Änderungen vorbehalten / Stand Juli 2013
7.2.
16
17
Achtung:
7.4.
Seil spannen und
beidseitig ablängen!
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
7.3.
12
12
7.4. Die Knoten werden durch nach oben ziehen des Seiles in
die Aussparungen der Seilscheiben gedrückt. Knoten darf seitlich
nicht überstehen. Anlage komplett ausfahren.
Beim Ausfahren der Anlage wird die Seilschlaufe nach unten ge-
zogen und das Seil wickelt sich auf die Seilscheibe auf.
ACHTUNG: Seil unbedingt dabei beobachten. Es darf nicht von
den Rollen (14) springen.
Anlage wieder einfahren.
Hinweis: Beim Aufwickeln muss die erste Lage des Seiles nebenei-
nander liegen (siehe Skizze).
12
7.5.
15 / 13
