ROMA & MALTA AUSSENBESCHATTUNG

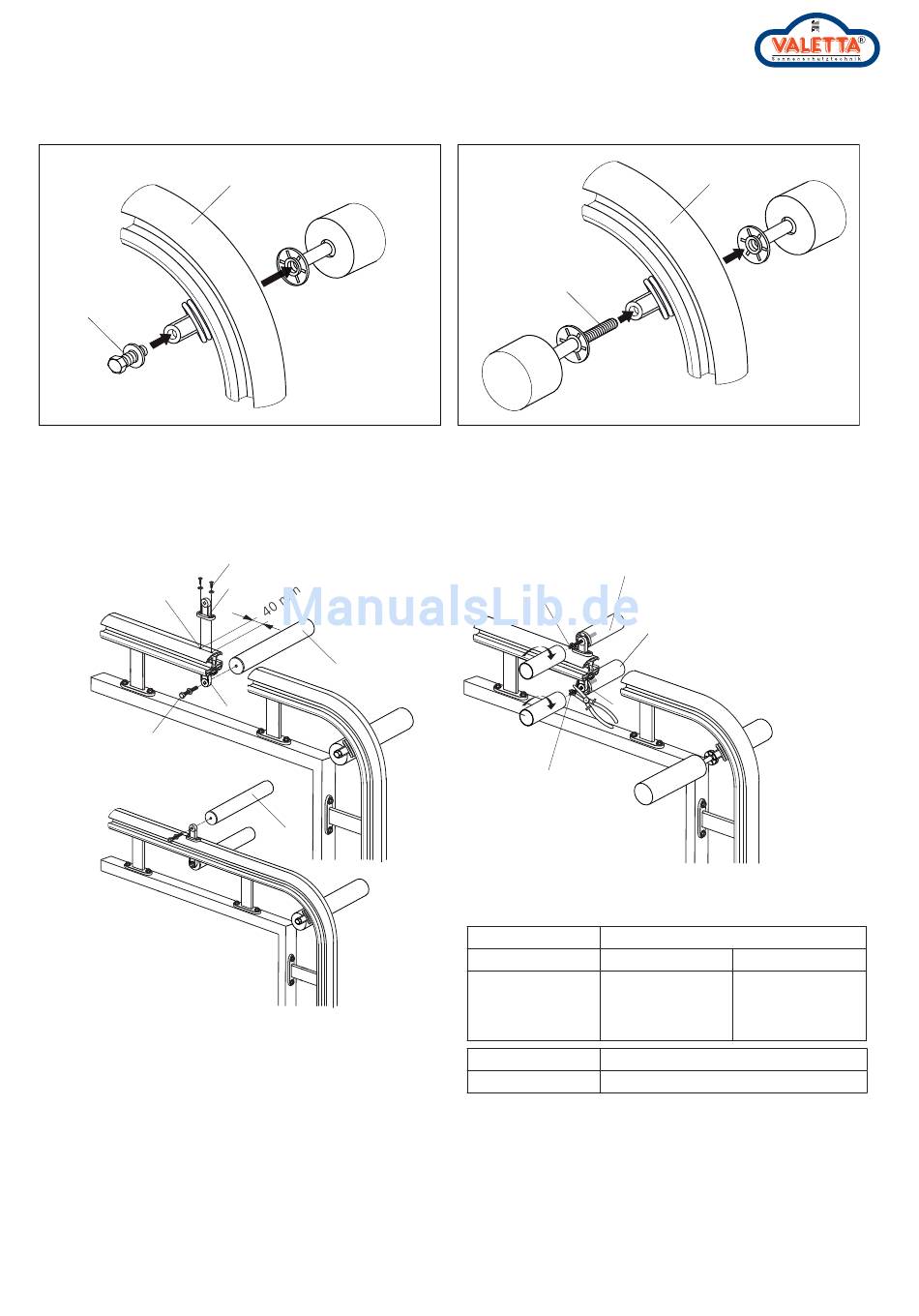

15. MONTAGE UMLENKROHR
15.1.
35
15.1. Umlenkrohr (34) im Bogen mit Sechskantschraube M8x20 und U-Scheibe (35) montieren.
15.2. Bei der Kopplung des Umlenkrohres wird am mittleren Distanzrohrhalter ein Gewindestift M8x50 (36) eingesetzt.
16. MONTAGE DISTANZROHR
2x Bohrung 5,
Ø
10 mm tief
28
16.1. Distanzrohr (8) zwischen die Führungsschienen einsetzen
und mit Sechskantschrauben M8x50 und U-Scheiben (28) im
Distanzrohrhalter (29) verschrauben.
16.2. Bei der Kopplung des Distanzrohres (8) wird mittig eine
Gewindestange M8x100 (35) verwendet. Zuerst die
Gewindestange mit U-Scheibe zur Hälfte in ein Distanzrohr
einschrauben. Dann durch den mittleren Distanzrohrhalter (29)
Technische Änderungen vorbehalten / Stand Juli 2013
34
31
29
8
29
30
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
15.2.
36
30
35
29
35
Anzahl Distanzrohre
Ausladung
bis 200 mm
bis 300 cm
größer als 300 cm
größer als 450 cm
Ausladung
ab 351 cm
schieben. Anschließend für das zu koppelnde Distanzrohr die Ge-
windestange mit einer Zange festhalten und das Distanzrohr auf
die Gewindestange aufschrauben (siehe auch S. 17).
Für die Windsicherung zuerst 2 Bohrungen
genau über dem Distanzrohr anbringen und Distanzrohrhalter mit
Schrauben (31) befestigen. Windsicherung (30) wie Distanzrohr
mit Distanzrohrhalter verschrauben.
34
8
Konsolenhöhe
größer als 200 mm
0 1
1 2
2 2
Distanzrohr für Windsicherung
1
5 in Führungsschiene
Ø
21 / 13
