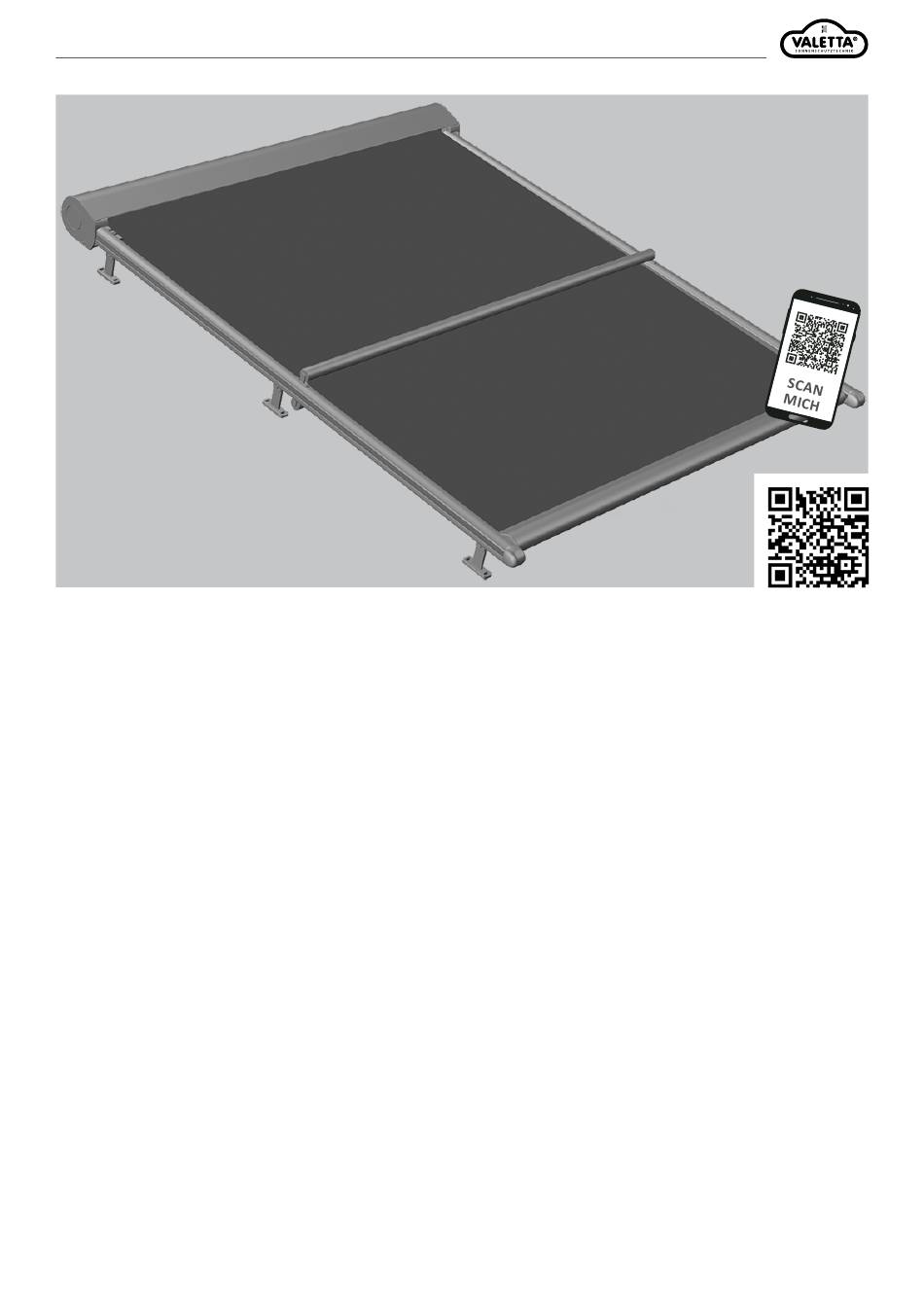

MONTAGEANLEITUNG
06.2024
ROMA AUSSENBESCHATTUNG
Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden.
Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren. Diese Montageanleitung vervollständigt den
Verwendungszweck mit den Informationen zur Montage und der Verwendung. Die Bedienungsanleitung muss vor der ersten Benutzung gelesen
werden. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der Gewährleistung. Die
Haftung für Folgeschäden an Elementen aller Art und Personen ist ausgeschlossen. Diese Anlage wurde vom Fachhandel geliefert und eingebaut.
Reparaturen und Demontage dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. Nehmen Sie selbst keine Veränderungen am Produkt
vor. Eine sichere Handhabung ist sonst nicht mehr gewährleistet.
Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit. Die Anleitung, Zeichnungen
und die Dokumentation sind vollständiges Eigentum von der Firma VALETTA Sonnenschutztechnik GmbH und dürfen weder teilweise oder
ganz kopiert oder reproduziert werden. Technische Änderungen und Druckfehler sind vorbehalten. Es gelten ausnahmslos die Verkaufs- und
Lieferbedingungen von VALETTA Sonnenschutztechnik GmbH. (Aktuelle Fassung unter www.valetta.at)
WARTUNGSHINWEIS
Eine regelmäßige Wartung und Pflege erhöht die Lebensdauer der Anlage!
Überprüfen Sie die Anlage und die Bedienelemente regelmäßig jedoch zumindest einmal jährlich auf Verschleiß oder Beschädigung (Gestell,
Behang, etc.) Ebenso sind Befestigungsschrauben und die Montage des Produktes auf seine Standhaftigkeit und Festigkeit zu prüfen. Entfernen
Sie regelmäßig mögliche Verschmutzungen (Laub, etc.). Lassen Sie Inspektionen und Wartungsarbeiten regelmäßig und vorzugsweise nur von
Fachpersonal durchführen. Verschlissene oder beschädigte Teile sind rechtzeitig und nur vom Fachbetrieb zu ersetzen bzw. reparieren. Benutzen
Sie die Anlage nicht, wenn eine Reparatur erforderlich ist.
Es dürfen nur vom Hersteller freigegebene Original Ersatzteile verwendet werden.
Wir empfehlen einen Servicevertrag abzuschließen. Wenden Sie sich an ihren VALETTA-Fachpartner.
ACHTUNG
Verletzungsgefahr durch Sturz von einer Aufstiegshilfe! Aufstiegshilfe (z. B. Leiter etc.) kann durch unsachgemäßes Aufstellen umkippen.
Aufstiegshilfe auf ebenen und tragfähigen Untergrund aufstellen! Aufstiegshilfe nicht an das Produkt lehnen!
Zweckentfremdete Belastungen beeinträchtigen Funktion und Sicherheit des Produktes!
Bei Fehlbedienung und unsachgemäßen Gebrauch erlischt der Garantieanspruch!
FRAGEN
Sollten Sie noch Fragen zur Montage oder der Bedienung dieses Produktes haben, kontaktieren Sie bitte Ihren autorisierten VALETTA
Fachhändler.
PFLEGEHINWEIS
Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen die Oberfläche der Anlage regelmäßig zur reinigen.
Seite 1
Rev. 0/2024_
Technische Änderungen vorbehalten.

Werbung

loading

Inhaltszusammenfassung für Valetta ROMA

  • Seite 1 06.2024 ROMA AUSSENBESCHATTUNG Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden. Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren. Diese Montageanleitung vervollständigt den Verwendungszweck mit den Informationen zur Montage und der Verwendung. Die Bedienungsanleitung muss vor der ersten Benutzung gelesen werden.
  • Seite 2 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG GESTELL: Alle Aluminiumteile sind pulverbeschichtet und somit witterungsunempfindlich. Trotzdem empfehlen wir, in regelmäßigen Abständen die Aluminiumteile mit sauberem Wasser und einem milden haushaltsüblichen Reiniger zu säubern (keine aggressiven Mittel verwenden). TUCH: Tücher aus Acrylgewebe bzw. aus Soltis-Gewebe sind fäulnishemmend und schmutzabweisend ausgerüstet und können bei Bedarf mit lauwarmem Wasser abgewaschen werden.
  • Seite 3 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG 1. LESEN DER MONTAGE- UND BEDIENUNGSANLEITUNGEN Die Montage- und Bedienungsanleitungen müssen vor der Montage gelesen und beachtet werden. Eine Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. 1.1. Sicherheits- und Warnhinweise für die Montageanleitungen sind an verschiedenen Stellen im Text zu finden und unbedingt zu beachten! WICHTIGER SICHERHEITSHINWEIS: Spezielle Hinweise sind für die Funktion des Produktes wichtig und die Nichtbeachtung kann zu schweren Verletzungen oder zum Tod führen.
  • Seite 4 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG 1.9 ABSTURZSICHERUNG Bei Arbeiten in größeren Höhen besteht Absturzgefahr. Es sind geeignete Absturzsicherungen zu nutzen. 1.10. PERSÖNLICHE SCHUTZAUSRÜSTUNG Beim Bohren der Dübellöcher tragen Sie eine Schutzbrille zum Schutz Ihrer Augen vor Splitter und Staub. 1.11 ENERGIELEITUNGEN Vergewissern Sie sich vor Beginn der Montagearbeiten, dass im Bereich der Bohrungen keine Strom-, Gas- oder Wasserleitungen verlaufen.
  • Seite 5 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG 1. Bespannung 2. Führungsschiene 3. Seitenlager 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351cm 9. Windsicherung ab Ausfall 351 cm ACHTUNG: Lieferung sofort auf Transportschäden überprüfen. Den Inhalt der Sendung mit dem Lieferschein vergleichen.
  • Seite 6 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG EMPFOHLENES MONTAGEWERKZEUG Bohrmaschine / Bohrhammer; Ausbläser (zur Bohrlochreinigung); Akku - Schrauber; Wasserwaage; Rollmaßband / Zollstock; Bleistift; Montage- und Einstellkabel für Motore; Schere; Sechskant-Stiftschlüsselsatz; Winkelratsche BESTELLANGABEN BESTELLMASS BREITE = Rasterbreite BESTELLMASS AUSFALL = Ausfall Rastermass (Achsmass) + 74 mm =...
  • Seite 7 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MASSANGABEN RASTERMASS EINZELANLAGE 2 ANLAGEN GEKOPPELT Gesamtbreite (Rasterbreite + 74 mm) Gesamtbreite (Gesamtrasterbreite + 74 mm) 37 mm Rasterbreite 37 mm Rasterbreite 1 Rasterbreite 2 37 mm 37 mm Tuchbreite Tuchbreite (Rasterbreite - 120 mm) (Rasterbreite - 120 mm)
  • Seite 8 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MONTAGEARTEN 1. Montageart (Standard) über die Führungsschienen 2. Montageart über die Antriebseinheit (Sondermontage, muss bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig) MONTAGEART (STANDARD) ÜBER DIE FÜHRUNGSSCHIENEN Befestigungspunkte für die Abstandshalter (7) nach Rastermaß festlegen, beim Anschluss an eine Wand sind die obersten Abstandshalter ca.
  • Seite 9 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG Klebebänder an der Verpackung der Antriebsein- heit (4) seitlich lösen (die Folie bleibt zum Schutz und zur Sicherung über der Antriebseinheit (4) und Ausfallprofil (6), nur beide Enden öffnen! ACHTUNG: Vor dem Einschieben der Antriebseinheit müssen die Laufrollen (10) des Ausfallprofils links und rechts mit in die Führungsschienen (2) einge-...
  • Seite 10 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MONTAGEART ÜBER DIE ANTRIEBSEINHEIT ACHTUNG: kurzer Abstands- halter (-25 mm) Befestigungspunkte für die Abstandshalter (7) nach Rastermaß festlegen, beim Anschluss an eine Wand empfehlen wir die Abstands- ACHTUNG: halter (7) mit dem Abstandsmaß X (mm) von der Wand anzubringen.
  • Seite 11 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MONTAGEART ÜBER DIE ANTRIEBSEINHEIT Maß X = Maß Y Antriebseinheit mit den Oberteilen der Abstandshalter auf die Abstandshalter aufstecken und verschrauben (Sechskantschraube M8x25, U- Scheibe ø8,4, Sechskantmutter M8). Führungsschienen in Nut der Laufrollen (10) des Ausfallprofils (6) links und rechts einschieben.
  • Seite 12 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG ABDECKUNG ÖFFNEN Schraube (11) von der Abdeckung lösen. Abdeckung (12) nach oben aufklappen und auf das Glasdach legen. VORSPANNUNG ERZEUGEN Markierung PROBEKABEL ANSCHLIESSEN. mit Stift anbringen Ausfallprofil beidseitig von Hand einschieben bis dieses am Schwert anliegt und diese Position halten.
  • Seite 13 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG SEIL IN FÜHRUNGSSCHIENE EINHÄNGEN Seil (13) entknoten und neben den Führungsschienen (2) auf die Glashauskonstruktion legen. In Halter Umlenkrolle (14) von oben nach unten einfädeln und anschließend den Halter Umlenkrolle auf das untere Ende der Führungsschiene (2) aufstecken.
  • Seite 14 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG SEIL EINHÄNGEN Sicherungsbügel (17) nach oben ziehen und Seilscheibe aus der Verzahnung schieben (Richtung Anlagenmitte). Seilscheibe drehen, bis die Nut nach oben zeigt. Anschließend wieder auf die Verzahnung schieben und mit Sicherungsbügel sichern. Seil (13) von oben durch die Aussparung der Seilscheibe (18) nach unten und durch die Aussparung wieder zurück in Richtung...
  • Seite 15 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG SEIL EINHÄNGEN Die Knoten werden durch nach oben ziehen des Seiles in die Ausspa- rungen der Seilscheiben gedrückt. Knoten darf seitlich nicht überste- hen. Anlage komplett ausfahren. Beim Ausfahren der Anlage wird die Seilschlaufe nach unten gezogen und das Seil wickelt sich auf die Seilscheibe auf.
  • Seite 16 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MONTAGE ENDSCHALTER ohne Ausfallprofil gezeichnet Winkel / Endschalter (19) mit beigefügtem Befestigungsmaterial an Schwert (20) schrauben. Hierzu muss das Ausfallprofil /Bespannung etwas ausgefahren werden. Richtige Positionierung des Endschalters beachten. WICHTIG für die exakte Funktion der Anlage.
  • Seite 17 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG ABDECKUNG SCHLIESSEN Abdeckung (12) auf Bodenblech aufsetzen und schließen. Mit Schraube (11) die Abdeckung im Seitenlager wieder sichern. Endlagen überprüfen. Sollte die Endlagen-Programmierung geändert werden, bitte wie auf Seite 22 beschrieben die Endlagen ändern. DISTANZROHR UND WINDSICHERUNG Bei Ausfall größer als 351 cm Distanzrohr...
  • Seite 18 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MONTAGEHINWEIS FÜR GEKOPPELTE ANLAGEN Grundfeld wie in Pos. 1-8 beschrie- ben montieren. Zur Kopplung der Anlagen darf die Abdeckung des Grundfeldes nicht montiert sein. Montage Zusatzfeld: Die einzelnen Felder haben einen vormontierten, zweiteiligen Kupplungsvierkant (35). Zusatzfeld wie folgt beschrieben montieren.
  • Seite 19 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG MONTAGEHINWEIS FÜR GEKOPPELTE ANLAGEN 40 mm 2x Bohrung ø5, 10 mm tief Bei der Kopplung des Distanzrohres (8) und der Windsicherung (31) wird mittig eine Gewindestange M8x100 (36) mit U-Scheiben ø8,4 ver- wendet. Zuerst die Gewindestange mit U-Scheibe zur Hälfte in ein Distanzrohr einschrauben. Dann durch den mittleren Distanzrohrhalter (30) schieben und zweite U-Scheibe aufstecken.
  • Seite 20 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Bei Montage der Aussen- beschattung von „unten nach oben“ ab 1° Schräge, müssen die Schwerter der Antriebseinheit links und rechts jeweils zusätzlich mit den Führungsschienen verschraubt werden. Bei Nichtbeachtung besteht die Gefahr, dass sich die Antriebseinheit lösen und...
  • Seite 21 MONTAGEHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG WICHTIGE MONTAGEHINWEISE Schritt 1: Vorspannung erzeugen ACHTUNG: Seil darf nicht in Seilscheibe eingehängt sein! Markierung mit Stift anbringen Vorspannung: Acryl + Soltis = 3,5 Umdrehungen Schritt 2: Seil durch Seilscheibe einfädeln (li.+re.) Seite 21 Rev. 0/2024_ Technische Änderungen vorbehalten.
  • Seite 22 MONTAGEHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG WICHTIGE MONTAGEHINWEISE Schritt 3: Seil verknoten und abschneiden auf je 30 cm Länge pro Seite (li.+re.) Schritt 4: Seil durch Seilscheibe wieder zurückziehen (li.+re.) bis der Knoten in die Aussparung der Seilscheibe gedrückt wird. Seite 22 Rev.
  • Seite 23 STANDARD-MOTOR 06.2024 EINSTELLANLEITUNG ENDABSCHALTUNG Seite 23 Rev. 0/2024_ Technische Änderungen vorbehalten.
  • Seite 24 STANDARD-MOTOR 06.2024 EINSTELLANLEITUNG PROBELAUF PROBELAUF Antrieb in beide Laufrichtungen bis zum Abschalten in den Endlagen laufen lassen. ACHTUNG: Bei Probeläufen und im Betrieb muss vermieden werden, dass der Antrieb überhitzt wird! Die Überhitzung entsteht in Folge von Nicht- beachtung der Bertriebsart des Antriebes und kann zum Ansprechen des eingebauten Thermoschutzes führen.
  • Seite 25 ANSCHLUSSPLÄNE I HIRSCHMANNKUPPLUNG FUNK-MOTOR 06.2024 ROMA AUSSENBESCHATTUNG KURZ-EINSTELLANLEITUNG MONTAGEEMPFEHLUNG I Montieren Sie den Funkempfängerstecker an einem vor Regen und Wetter geschützten Ort. I Niemals mehrere Antriebe an einem Funkempfängerstecker anschließen. I Niemals mehrere Funkempfängerstecker an einem Antrieb anschließen. I Vermeiden Sie die Montage des Funkempfängerstecker in der Nähe von Metalloberflächen;...
  • Seite 26 MONTAGEANLEITUNG 06.2024 ROMA AUSSENBESCHATTUNG ME9 - EINSTELLANLEITUNG ACHTUNG: Die untere Endlage der Markise ist werkseitig eingestellt. Die obere Endlage wird nicht eingestellt, da diese über Drehmoment angefahren wird. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll.
  • Seite 27 FUNK-MOTOR EINLERNEN DES HANDSENDERS 06.2024 ROMA AUSSENBESCHATTUNG KURZ-EINSTELLANLEITUNG MOTOR OREA 50 WT 50/12 MOTOR SUNTOP M-868 SH 40NM ELERO STEUERUNG STEUERUNG FUNK DRAHTGEBUNDEN ME9 Motor drahtgebunden über 6 m Anlagenbreite E-FME9 Elero Funkmotor über 6 m Anlagenbreite Motor mit Drehmomenterkennung; ohne Steuerung/...
