MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

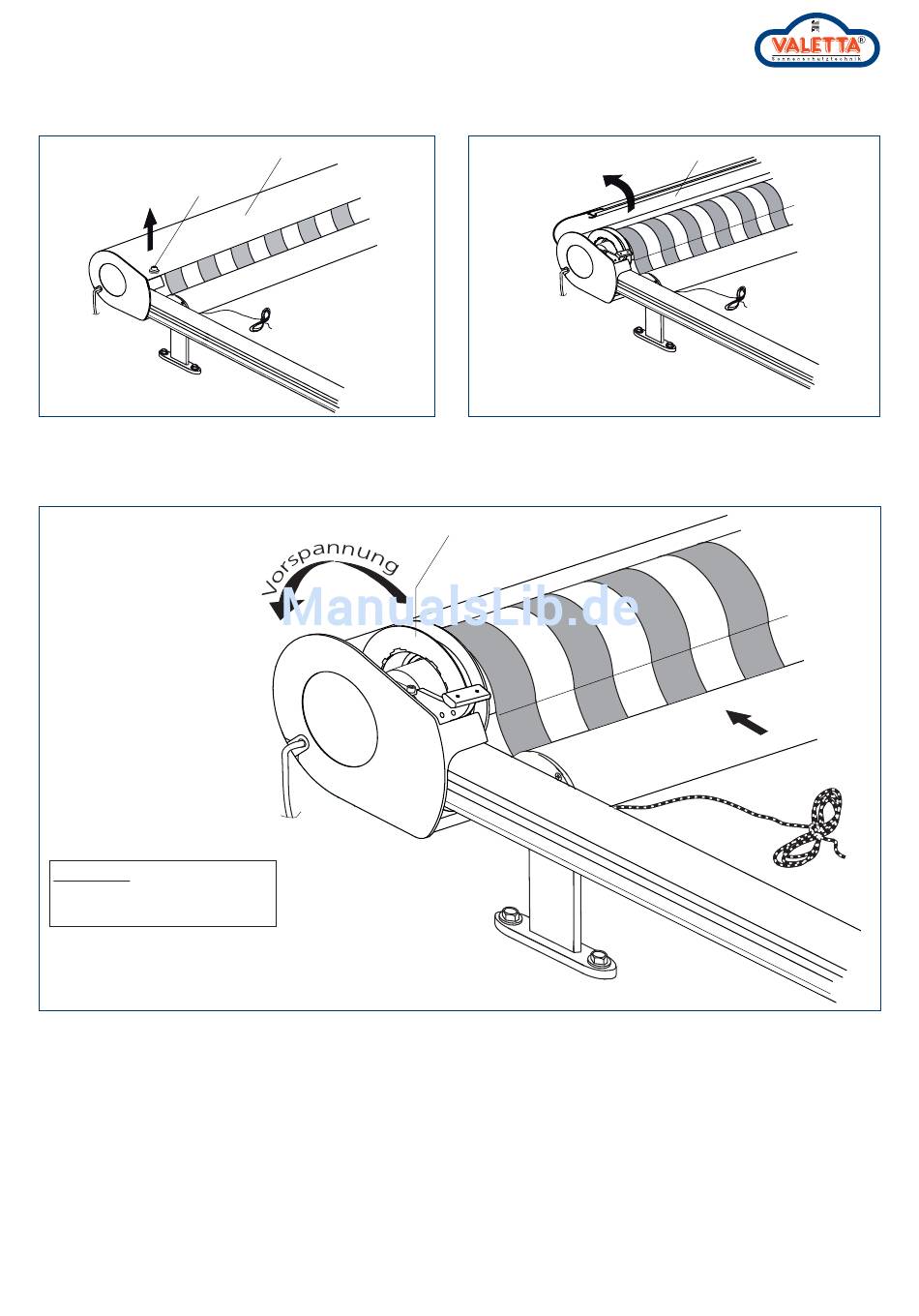

3. ABDECKUNG ÖFFNEN
3.1.
10
3.1. Folie von Antriebseinheit (4) komplett entfernen.
Schraube (10) von der Abdeckung lösen.

4. VORSPANNUNG ERZEUGEN

Vorspannung:
Acryl + Soltis = 3,5 Umdrehungen
4.1. Probekabel anschließen.
Ausfallprofil beidseitig von Hand einschieben bis dieses am
Schwert anliegt und diese Position halten.
Anlage mit Probekabel einfahren bis das Tuch ohne Spannung
aufgewickelt ist.
Markierung oben an Seilscheibe anbringen.
Technische Änderungen vorbehalten / Stand Juli 2013
4
Markierung
mit Stift
anbringen
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
3.2.
3.2. Abdeckung (11) nach oben aufklappen und auf das
Glasdach legen.
- Die Markierung dient als Zählhilfe der Umdrehungen zur Erzeu-
gung der Vorspannung.
Um die benötigte Vorspannung erzeugen zu können, muss die
Anlage mit 3,5 Umdrehungen der Seilscheibe in Auf-Richtung
weiterlaufen.
11
13 / 13
