MONTAGEANLEITUNG BAHAMA-ZIP
05.2019

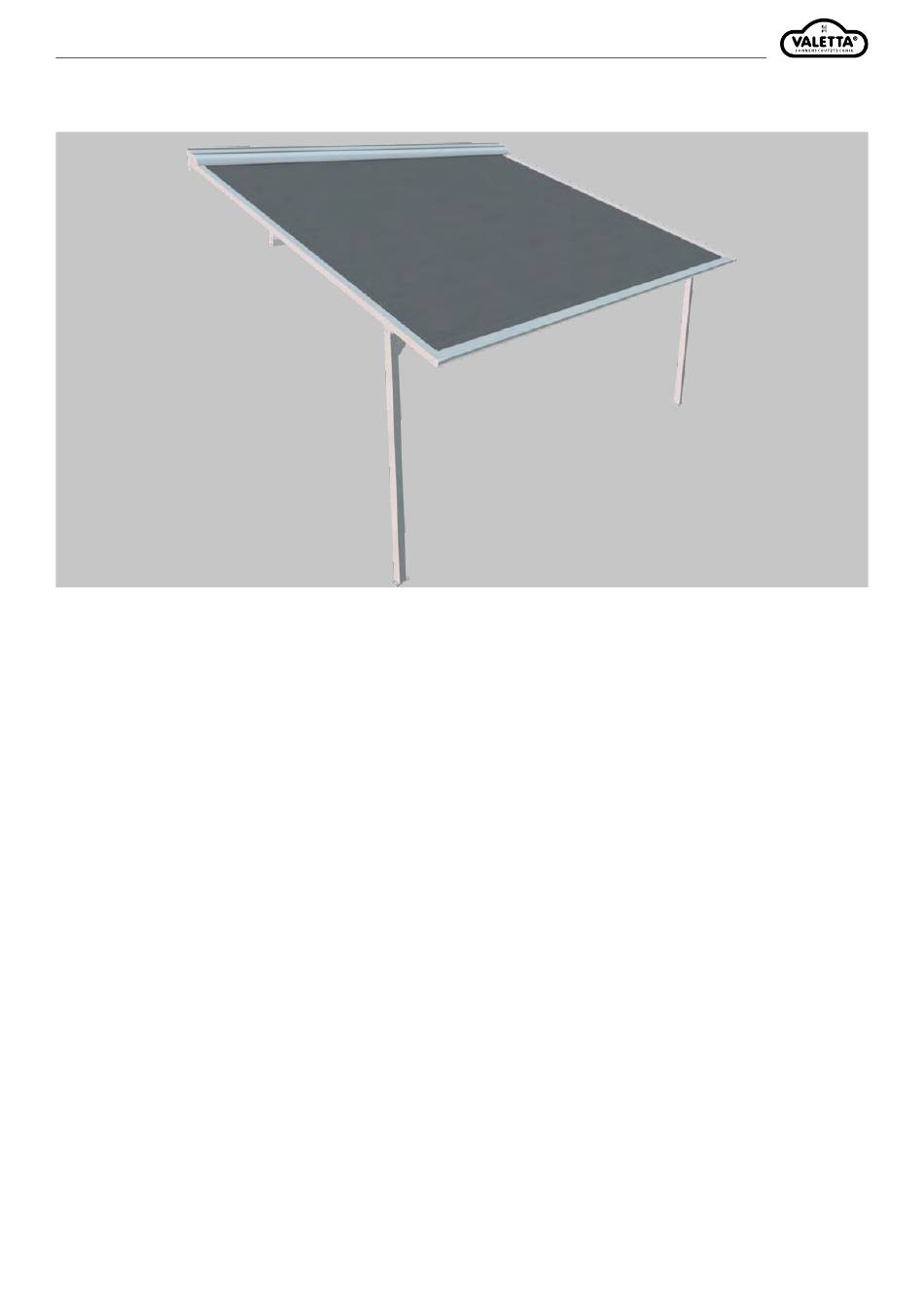

PERGOLAMARKISE
Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden.
Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren und müssen bei einem eventuellen Verkauf der Anlage
an den neuen Besitzer weitergereicht werden.
Diese Montageanleitung vervollständigt den Verwendungszweck der Anlage mit den Informationen zur Montage und der Verwendung.
Die Bedienungsanleitung muss vor der ersten Benutzung der Anlage gelesen werden. Für die Sicherheit von Personen ist es wichtig, diese
Anweisungen zu befolgen. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der
Gewährleistung. Die Haftung für Folgeschäden an Elementen aller Art und Personen ist ausgeschlossen. Diese Anlage wurde vom Fachhandel
geliefert und eingebaut. Reparaturen und Demontage dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. Nehmen Sie selbst keine
Veränderungen am Produkt vor. Eine sichere Handhabung ist sonst nicht mehr gewährleistet.
ALLGEMEINE HINWEISE
Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit. Die Anleitung, Zeichnungen
und die Dokumentation sind vollständiges Eigentum von der Firma VALETTA Sonnenschutztechnik GmbH und dürfen weder teilweise oder
ganz kopiert oder reproduziert werden. Technische Änderungen und Druckfehler sind vorbehalten. Es gelten ausnahmslos die Verkaufs- und
Lieferbedingungen von VALETTA Sonnenschutztechnik GmbH. (Aktuelle Fassung unter www.valetta.at )
FRAGEN
Sollten Sie noch Fragen zur Montage oder der Bedienung dieses Produktes haben, kontaktieren Sie bitte Ihren autorisierten VALETTA
Fachhändler.
PFLEGEHINWEIS:
Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen die Oberfläche der Anlage regelmäßig zur reinigen. Die Verwendung von
ätzenden oder aggressiven, scheuernden Reinigungsmitteln kann die Oberfläche der Anlage zerstören.
Entfernen sie Schmutz oder Gegenstände in den Führungsschienen. Die Oberfläche, beschichtete Elemente wie Kassette, Führungsschienen und
Profile können Sie mit sauberem Wasser abwaschen bzw. benutzen Sie handelsübliche Haushaltsreiniger für die Reinigung. Verwenden Sie einen
weichen Schwamm und viel sauberes Wasser.
Zur Pflege und Reinigung des Tuches folgen Sie den Angaben und Hinweisen des Tuchherstellers.
HINWEIS: Keinen Hochdruckreiniger verwenden, Teile können unter Druck beschädigt werden.
ACHTUNG: Anlagen können unbeabsichtigt in Gang gesetzt werden. Es ist sicherzustellen, dass die Anlage bei Reinigung- und
Wartungsarbeiten (z. B. Gebäudereiniger) stromlos geschaltet wird (z.B.: Sicherung ausschalten) um Unfälle zu vermeiden.
Seite 1
Rev. 0/2019_
Technische Änderungen vorbehalten.
