Einhängen Der Markise; Neigungseinstellung - Valetta Classic Montageanleitung

MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE
EINHÄNGEN DER MARKISE
3

NEIGUNGSEINSTELLUNG

20
3
5
19
21
22
Rev.0/2021_
Technische Änderungen vorbehalten.

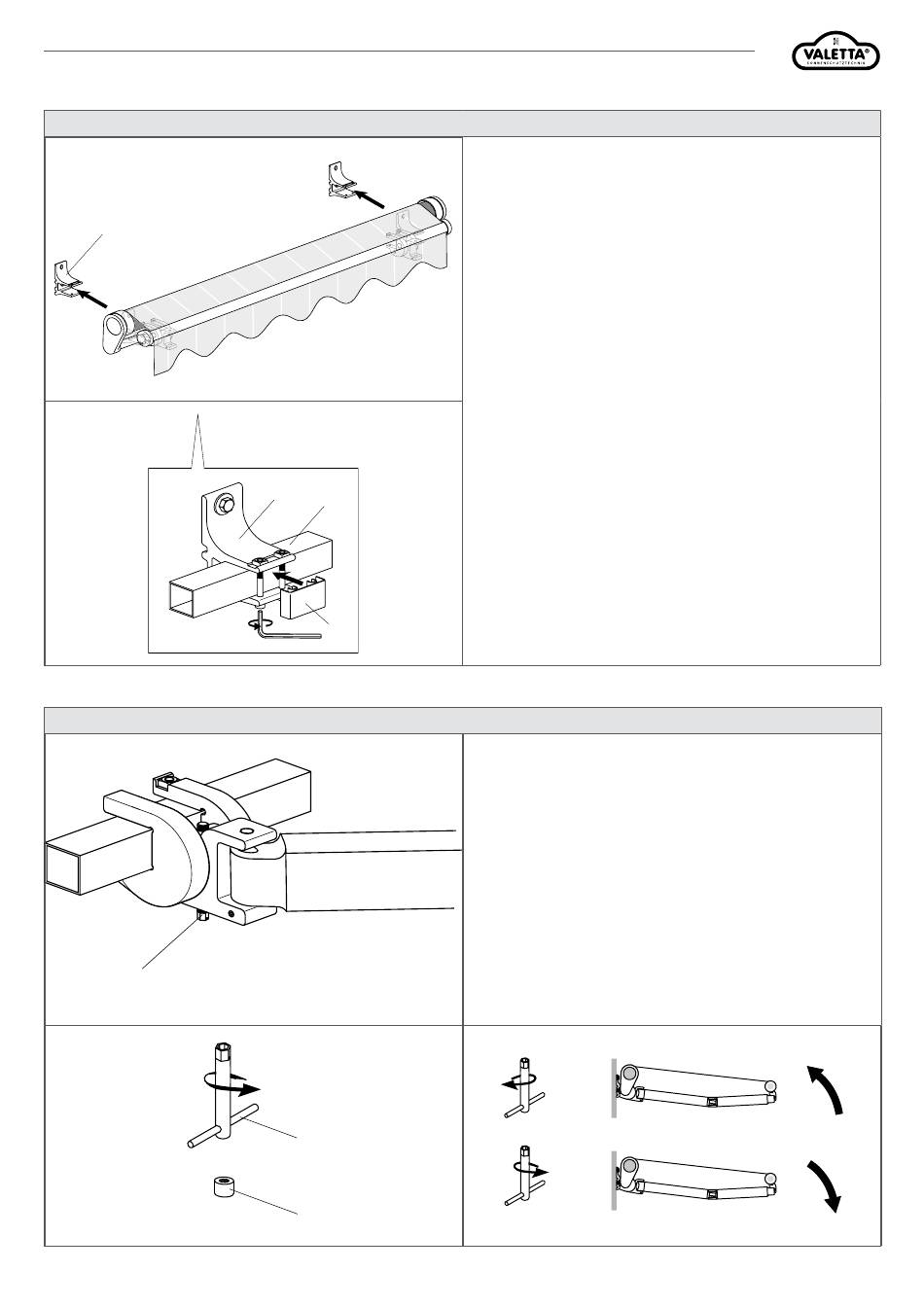

Markise mit Tragrohr (5) auf die Wandkonsole (3) bzw. Deckenkonsolen
aufschieben. Mit den beiliegenden Schrauben und Muttern sichern.
Abschliessend die Blenden (19) auf die Sicherungsschrauben aufclipsen.
Markise ganz ausfahren.
Die Spindel (20) der Neigungswinkeleinstellung mit Valetta Steckschlüssel
SW10 (21) so weit verdrehen, bis die gewünschte Neigung erreicht ist.
Fallschiene waagrecht ausrichten.
TIPP:
Zur einfacheren Neigungsverstellung Arme leicht anheben.
Rechtsdrehung = geringere Neigung
Linksdrehung = größere Neigung
Verstellbereich von 0° - 40°
Prüfen, ob beide Arme waagrecht stehen.
Sonst wie unter Punkt beschrieben, verfahren.
Abschliessend Spindelschraubkappe ( 22) aufdrehen.
=
=
