MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG
35
35
30

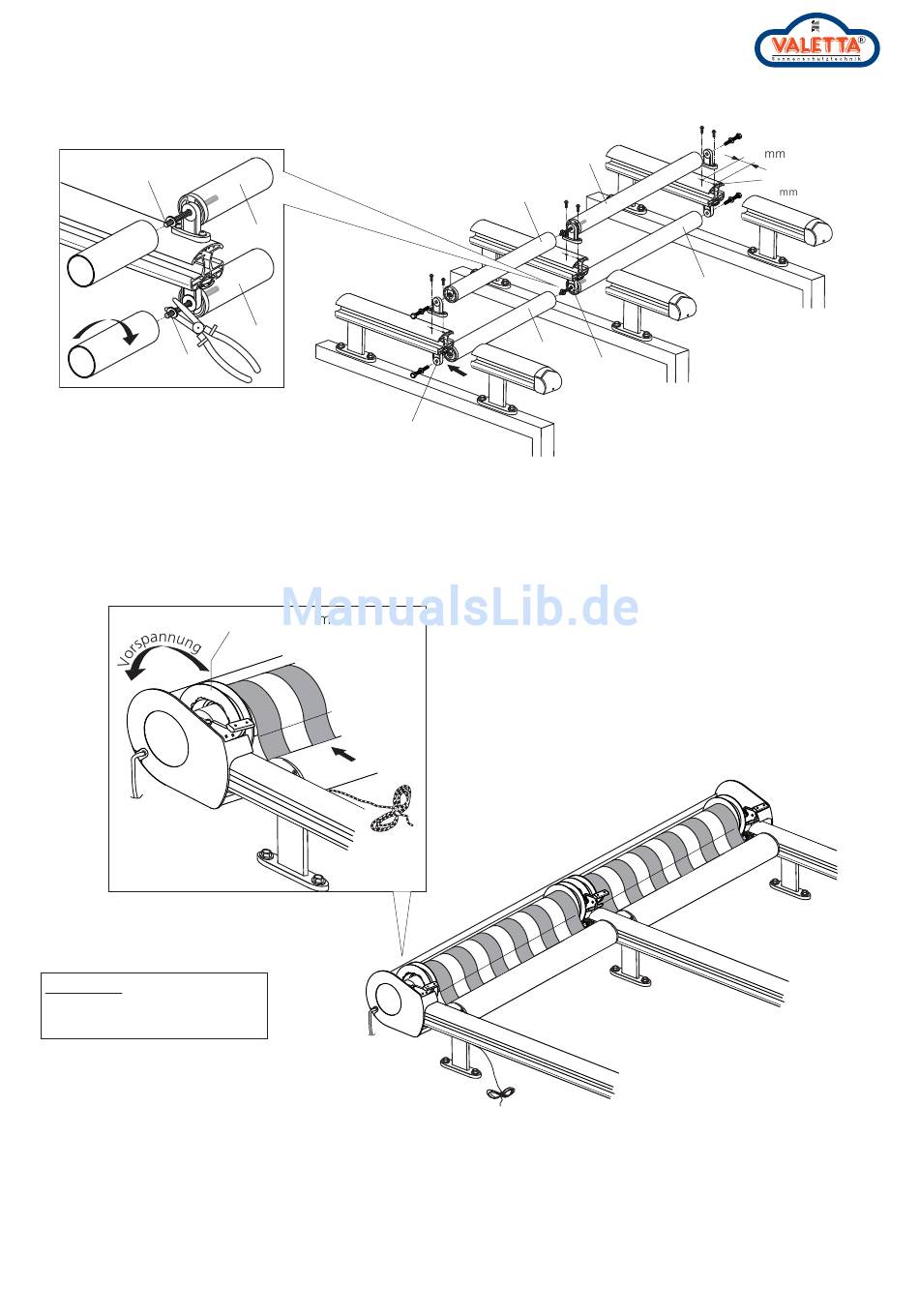

12.4. Bei der Kopplung des Distanzrohres (8) und der Windsiche-
rung (30) wird mittig eine Gewindstange M8x100 (35)
verwendet.
Zuerst die Gewindstange mit U-Scheibe zur Hälfte in ein Distanz-
rohr einschrauben. Dann durch den mittleren Distanzrohrhalter
(29) schieben.
Vorspannung:
Acryl + Soltis = 3,5 Umdrehungen
12.5. Anlage zuerst koppeln und dann wie bei einer Einzelanlage
(siehe auch S. 13) die Vorspannung erzeugen.
Probekabel anschließen.
Anlage einfahren, bis Ausfallsprofil am Schwert anläuft.
Markierung oben an Seilscheibe anbringen.
Technische Änderungen vorbehalten / Stand Juli 2013
30
8
8
29a
Markierung it
Stift anbringen
