MONTAGEANLEITUNG
06.2024

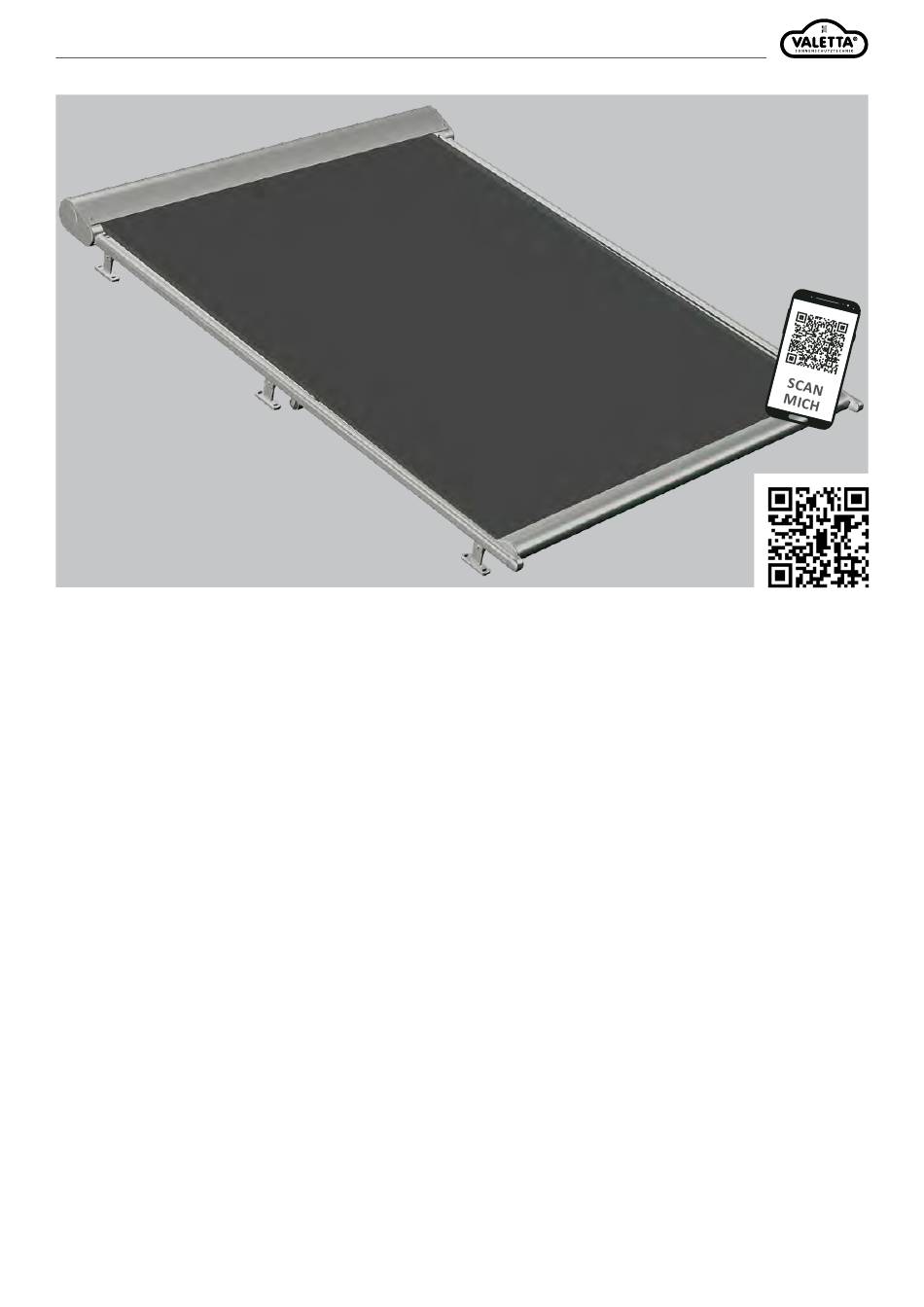

VALENCIA AUSSENBESCHATTUNG
Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden.
Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren. Diese Montageanleitung vervollständigt den
Verwendungszweck mit den Informationen zur Montage und der Verwendung. Die Bedienungsanleitung muss vor der ersten Benutzung gelesen
werden. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der Gewährleistung. Die
Haftung für Folgeschäden an Elementen aller Art und Personen ist ausgeschlossen. Diese Anlage wurde vom Fachhandel geliefert und eingebaut.
Reparaturen und Demontage dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. Nehmen Sie selbst keine Veränderungen am Produkt
vor. Eine sichere Handhabung ist sonst nicht mehr gewährleistet.
Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit. Die Anleitung, Zeichnungen
und die Dokumentation sind vollständiges Eigentum von der Firma VALETTA Sonnenschutztechnik GmbH und dürfen weder teilweise oder
ganz kopiert oder reproduziert werden. Technische Änderungen und Druckfehler sind vorbehalten. Es gelten ausnahmslos die Verkaufs- und
Lieferbedingungen von VALETTA Sonnenschutztechnik GmbH. (Aktuelle Fassung unter www.valetta.at)
WARTUNGSHINWEIS
Eine regelmäßige Wartung und Pflege erhöht die Lebensdauer der Anlage!
Überprüfen Sie die Anlage und die Bedienelemente regelmäßig jedoch zumindest einmal jährlich auf Verschleiß oder Beschädigung (Gestell,
Behang, etc.) Ebenso sind Befestigungsschrauben und die Montage des Produktes auf seine Standhaftigkeit und Festigkeit zu prüfen. Entfernen
Sie regelmäßig mögliche Verschmutzungen (Laub, etc.). Lassen Sie Inspektionen und Wartungsarbeiten regelmäßig und vorzugsweise nur von
Fachpersonal durchführen. Verschlissene oder beschädigte Teile sind rechtzeitig und nur vom Fachbetrieb zu ersetzen bzw. reparieren. Benutzen
Sie die Anlage nicht, wenn eine Reparatur erforderlich ist.
Es dürfen nur vom Hersteller freigegebene Original Ersatzteile verwendet werden.
Wir empfehlen einen Servicevertrag abzuschließen. Wenden Sie sich an ihren VALETTA-Fachpartner.
ACHTUNG
Verletzungsgefahr durch Sturz von einer Aufstiegshilfe! Aufstiegshilfe (z. B. Leiter etc.) kann durch unsachgemäßes Aufstellen umkippen.
Aufstiegshilfe auf ebenen und tragfähigen Untergrund aufstellen! Aufstiegshilfe nicht an das Produkt lehnen!
Zweckentfremdete Belastungen beeinträchtigen Funktion und Sicherheit des Produktes!
Bei Fehlbedienung und unsachgemäßen Gebrauch erlischt der Garantieanspruch!
FRAGEN
Sollten Sie noch Fragen zur Montage oder der Bedienung dieses Produktes haben, kontaktieren Sie bitte Ihren autorisierten VALETTA
Fachhändler.
PFLEGEHINWEIS
Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen die Oberfläche der Anlage regelmäßig zur reinigen.
Seite 1
Rev. 0/2024_
Technische Änderungen vorbehalten.

Werbung

loading

Inhaltszusammenfassung für Valetta VALENCIA

  • Seite 1 06.2024 VALENCIA AUSSENBESCHATTUNG Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden. Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren. Diese Montageanleitung vervollständigt den Verwendungszweck mit den Informationen zur Montage und der Verwendung. Die Bedienungsanleitung muss vor der ersten Benutzung gelesen werden.
  • Seite 2 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG GESTELL: Alle Aluminiumteile sind pulverbeschichtet und somit witterungsunempfindlich. Trotzdem empfehlen wir, in regelmäßigen Abständen die Aluminiumteile mit sauberem Wasser und einem milden haushaltsüblichen Reiniger zu säubern (keine aggressiven Mittel verwenden). TUCH: Tücher aus Acrylgewebe bzw. aus Soltis-Gewebe sind fäulnishemmend und schmutzabweisend ausgerüstet und können bei Bedarf mit lauwarmem Wasser abgewaschen werden.
  • Seite 3 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG Seite 3 Rev. 0/2024_ Technische Änderungen vorbehalten.
  • Seite 4 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG 1. LESEN DER MONTAGE- UND BEDIENUNGSANLEITUNGEN Die Montage- und Bedienungsanleitungen müssen vor der Montage gelesen und beachtet werden. Eine Nichtbeachtung entbindet den Herstel- ler von seiner Haftungspflicht. 1.1. Sicherheits- und Warnhinweise für die Montageanleitungen sind an verschiedenen Stellen im Text zu finden und unbedingt zu beachten! WICHTIGER SICHERHEITSHINWEIS: Spezielle Hinweise sind für die Funktion des Produktes wichtig und die Nichtbeachtung kann zu schweren Verletzungen oder zum Tod führen.
  • Seite 5 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG 1.9 ABSTURZSICHERUNG Bei Arbeiten in größeren Höhen besteht Absturzgefahr. Es sind geeignete Absturzsicherungen zu nutzen. 1.10. PERSÖNLICHE SCHUTZAUSRÜSTUNG Beim Bohren der Dübellöcher tragen Sie eine Schutzbrille zum Schutz Ihrer Augen vor Splitter und Staub. 1.11 ENERGIELEITUNGEN Vergewissern Sie sich vor Beginn der Montagearbeiten, dass im Bereich der Bohrungen keine Strom-, Gas- oder Wasserleitungen verlaufen.
  • Seite 6 SICHERHEITSHINWEISE 06.2024 FÜR VALETTA AUSSENBESCHATTUNG Seite 6 Rev. 0/2024_ Technische Änderungen vorbehalten.
  • Seite 7 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG 1. Bespannung 2. Führungsschiene 3. Seitenlager 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351 cm 9. Windsicherung ab Ausfall 351 cm ACHTUNG: Lieferung sofort auf Transportschäden überprüfen. Den Inhalt der Sendung mit dem Lieferschein vergleichen.
  • Seite 8 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG EMPFOHLENES MONTAGEWERKZEUG Bohrmaschine / Bohrhammer; Ausbläser (zur Bohrlochreinigung); Akku - Schrauber; Wasserwaage; Rollmaßband / Zollstock; Bleistift; Montage- und Einstellkabel für Motore; Schere; Sechskant-Stiftschlüsselsatz; Winkelratsche TECHNIK IM DETAIL Breite: Rasterbreite von 90 cm bis 450 cm bei Einzelanlagen oder 2 Anlagen nebeneinander Bestellmaß...
  • Seite 9 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG AUSLADUNG UND ACHSMASSE Gesamtbreite (Rasterbreite +72) Rasterbreite Rasterbreite Tuchbreite (Rasterbreite -90) Einzelanlage Gesamtbreite (Gesamtrasterbreite +72) Rasterbreite 1 Rasterbreite 2 Tuchbreite Tuchbreite Alle Maßangaben in mm (Rasterbreite -130) (Rasterbreite -130) Rasterbreite 1 Rasterbreite 2 Gesamtrasterbreite 2 Anlagen nebeneinander montiert...
  • Seite 10 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG MONTAGEARTEN 1. Montageart (Standard) über die Führungsschienen 2. Montageart über die Antriebseinheit (Sondermontage, muss bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig) MONTAGEART (STANDARD) ÜBER DIE FÜHRUNGSSCHIENEN Befestigungspunkte für die Abstandshalter (7) nach Rastermaß festlegen, beim Anschluss an eine Wand sind die obersten Abstandshalter ca.
  • Seite 11 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG Klebebänder an der Verpackung der Antriebsein- heit (4) seitlich lösen (die Folie bleibt zum Schutz und zur Sicherung über der Antriebseinheit (4) und Ausfallprofil (6), nur beide Enden öffnen! Nutensteine in Einbaulage ausrichten. Achtung: Vor dem Aufschieben der Antriebseinheit müssen die Laufrollen (10) des Ausfallprofils links und rechts mit in die Führungsschienen (2) einge-...
  • Seite 12 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG MONTAGEART ÜBER DIE ANTRIEBSEINHEIT ACHTUNG: kurzer Abstands- halter (-25 mm) Befestigungspunkte für die Abstandshalter (7) nach Rastermaß fest- legen, beim Anschluss an eine Wand sind die Abstandshalter (7) mit ACHTUNG: dem Abstandsmaß X (mm) von der Wand anzubringen. Abstandsmaß...
  • Seite 13 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG MONTAGEART ÜBER DIE ANTRIEBSEINHEIT 2.6. Maß X = Maß Y Antriebseinheit mit den Oberteilen der Abstandshalter auf die Abstandshalter aufstecken und verschrauben (Sechskantschraube M8x16, U- Scheibe ø8,4, Sechskantmutter M8). Führungsschienen in Nut der Laufrollen (10) des Ausfallprofils (6) links und rechts einschieben.
  • Seite 14 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG ABDECKUNG ÖFFNEN Folie von Antriebseinheit (4) komplett entfernen. Schraube (11) von der Abdeckung lösen. Abdeckung (12) nach oben aufklappen und bei Seite legen. VORSPANNUNG ERZEUGEN Markierung Vorspannung: mit S Acryl + Soltis = 3,5 Umdrehungen anbringen ACHTUNG! Seil darf nicht in Seilscheibe eingehängt sein!
  • Seite 15 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG SEIL IN FÜHRUNGSSCHIENE EINHÄNGEN Seil (13) entknoten und neben den Führungs- schienen (2) auflegen. In Halter Umlenkrolle (14) von oben nach unten einfädeln und anschließend den Halter Umlen- krolle auf das untere Ende der Führungsschiene (2) aufstecken.
  • Seite 16 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG SEIL EINHÄNGEN ACHTUNG: Seil spannen und beidseitig ablängen! Seil (13) von oben durch die Aussparung der Seilscheibe (17) nach unten und durch die Aussparung wieder zurück in Richtung Tuchwelle ziehen. Seite 16 Rev. 0/2024_ Technische Änderungen vorbehalten.
  • Seite 17 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG SEIL EINHÄNGEN Seil (13) wie in Abbildung gezeigt beidseitig verknoten. Die Knoten werden durch nach oben ziehen des Seiles in die Aussparungen der Seilscheiben gedrückt. Knoten darf seitlich nicht überstehen. Seite 17 Rev. 0/2024_ Technische Änderungen vorbehalten.
  • Seite 18 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG SEILSPANNUNG SCHRITT 1 Vorspannung erzeugen ACHTUNG: Seil darf nicht in Seilscheibe eingehängt sein! Markierung mit S anbringen Vorspannung: Acryl + Sol s = 3,5 Umdrehungen SCHRITT 2 Seil durch Seilscheibe einfädeln (li + re) Seite 18 Rev.
  • Seite 19 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG SEILSPANNUNG SCHRITT 3 Seil verknoten und abschneiden auf je 30 cm Länge pro Seite (li + re) SCHRITT 4 Seil durch Seilscheibe wieder zurück ziehen (li + re) bis der Knoten in die Aussparung der Seilscheibe gedrückt wird.
  • Seite 20 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG WICHTIGER HINWEIS Bei Montage der Beschattung von „unten nach oben“ ab 1° Schräge, müssen die Seitenlager (3) links und rechts jeweils zusätzlich mit den Führungsschienen verschraubt werden. Bei Nichtbeachtung besteht die Gefahr, dass sich die Antriebseinheit lösen und abstürzen kann.
  • Seite 21 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG ENDLAGEN EINSTELLEN Beim Ausfahren der Anlage wird die Seilschlaufe nach unten gezogen und das Seil wickelt sich dann auf die Seilscheibe auf. Achtung! Seil dabei unbedingt prüfen, es darf nicht von den Rollen (15) springen. Beim Aufwickeln muss die erste Lage des Seiles nebeneinander liegen.
  • Seite 22 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG DISTANZROHR UND WINDSICHERUNG Bei Ausfall größer als 351 cm Distanzrohr (8) mittig in die Führungschienen einsetzen und mit Schrauben und U-Scheiben (25) im Distanzrohrhalter (26) verschrauben. Zur Montage der Windsicherung 40 mm (9) Bohrungen auf Führungsschiene anbringen 2x Bohrung ø5,...
  • Seite 23 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG ME9 - EINSTELLANLEITUNG ACHTUNG: Die untere Endlage der Markise ist werkseitig eingestellt. Die obere Endlage wird nicht eingestellt, da diese über Drehmoment angefahren wird. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll.
  • Seite 24 MONTAGEANLEITUNG 06.2024 VALENCIA AUSSENBESCHATTUNG MOTOR OREA 50 WT 50/12 MOTOR SUNTOP M-868 SH 40NM ELERO STEUERUNG STEUERUNG FUNK DRAHTGEBUNDEN ME9 Motor drahtgebunden über 6 m Anlagenbreite E-FME9 Elero Funkmotor über 6 m Anlagenbreite Motor mit Drehmomenterkennung; ohne Steuerung/ 40 Nm, ohne Funkhandsender...
