Abdeckung Öffnen; Vorspannung Erzeugen - Valetta Valencia Montageanleitung

MONTAGEANLEITUNG
VALENCIA AUSSENBESCHATTUNG

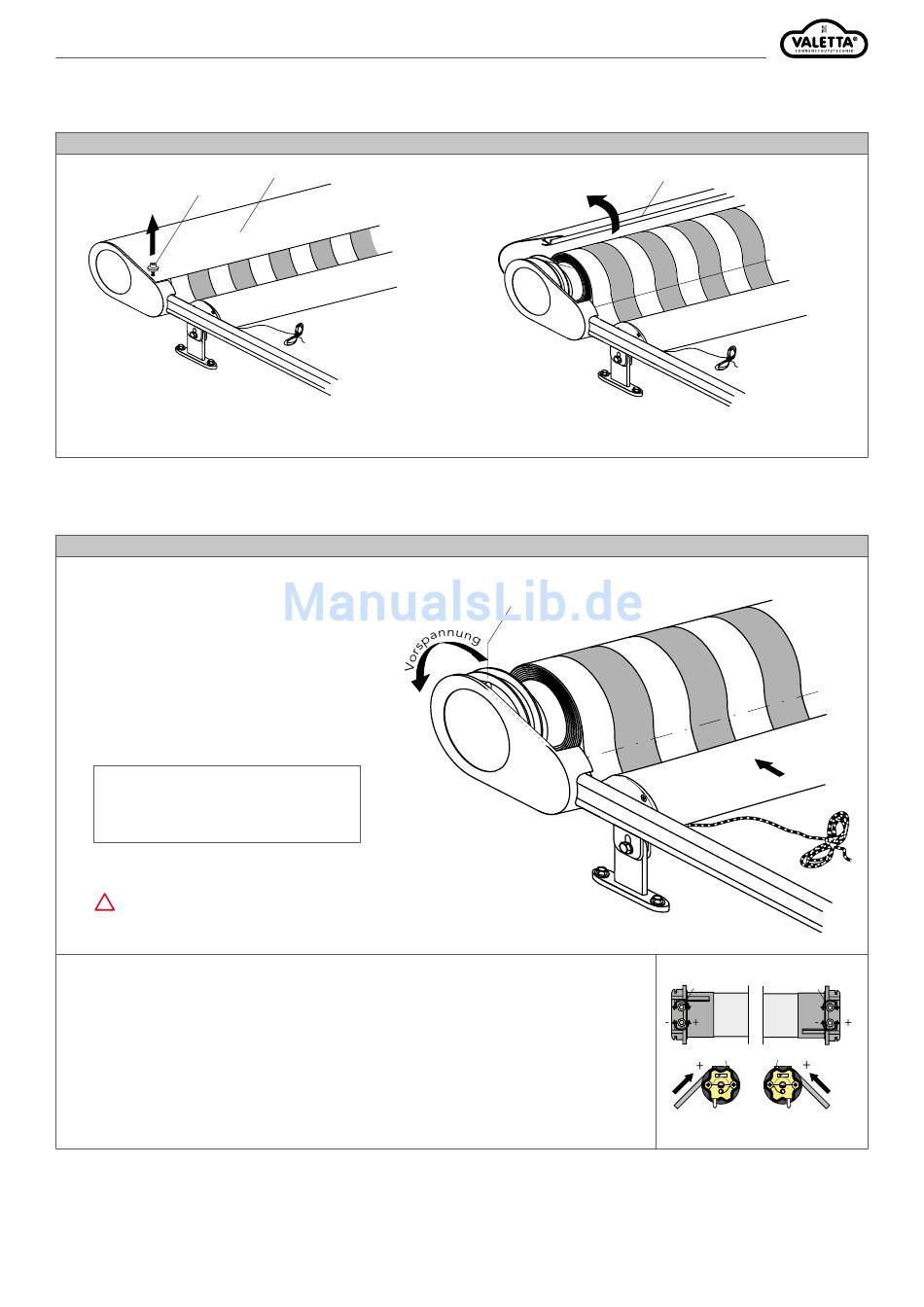

3. ABDECKUNG ÖFFNEN
3.1.
11
3.1. Folie von Antriebseinheit (4) komplett entfernen.
Schraube (11) von der Abdeckung lösen.
4.

VORSPANNUNG ERZEUGEN

Vorspannung:
Acryl + Soltis = 3,5 Umdrehungen
Seil darf nicht in Seilscheibe
!
eingehängt sein!
4.1. PROBEKABEL ANSCHLIESSEN.
Ausfallprofil beidseitig von Hand einschieben bis dieses amSchwert anliegt und diese Position halten.
Anlage mit Probekabel einfahren bis das Tuch ohne Spannung aufgewickelt ist. Markierung oben an
Seilscheibe anbringen. Die Markierung dient als Zählhilfe der Umdrehungen zur
Erzeugung der Vorspannung.
Um die benötigte Vorspannung erzeugen zu können, muss die Anlage mit 3,5 Umdrehungen der
Seilscheibe in Auf-Richtung weiterlaufen. Hierzu muss ggf. die obere Endlage durch drehen der Ein-
stellschraube (1) in Richtung PLUS soweit verstellt werden, damit die Vorspannung aufgebracht werden
kann (siehe auch Seite 17 - Einstellanleitung für Motor). Anschliessend müssen die 3,5 Umdrehungen
der Seilscheibe wieder zurückgestellt werden.
4
Rev. 0/2018_
Technische Änderungen vorbehalten.
3.2.
3.2. Abdeckung (12) nach oben aufklappen und auf das
Glasdach legen.
Markierung
mit Stift
anbringen
Seite 12
06.2018
12
1 1
- +
+
+
+
+
1 1
S MFY S MFY
-
Behang Behang
-
-
