MONTAGEANLEITUNG
VALENCIA AUSSENBESCHATTUNG

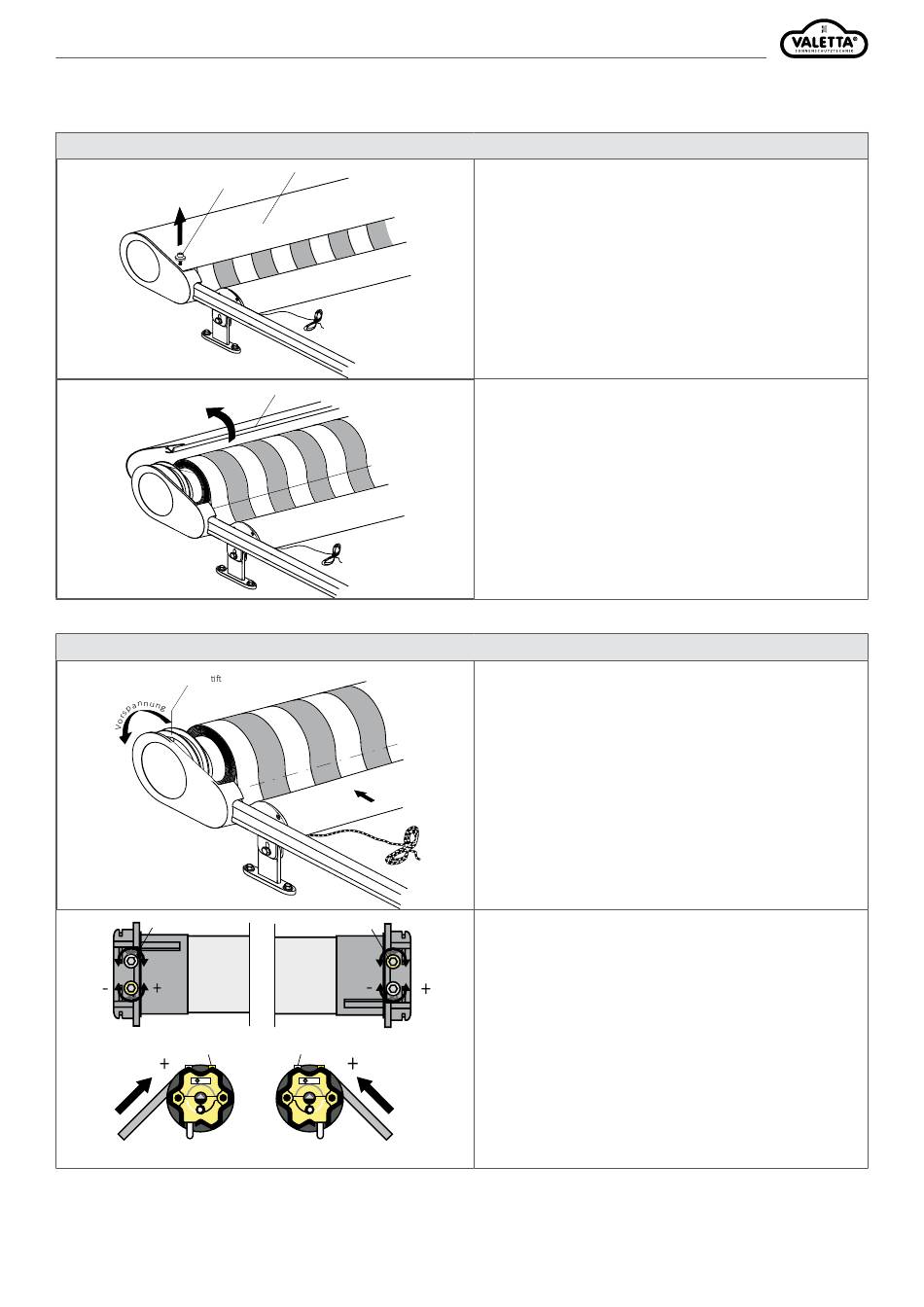

ABDECKUNG ÖFFNEN
11
VORSPANNUNG ERZEUGEN
Markierung
mit S
anbringen
1
-
+
+
+
1
S MFY
-
Behang
4
12
1
-
+
+
1
S MFY
-
Behang
Rev. 0/2024_
Technische Änderungen vorbehalten.
Folie von Antriebseinheit (4) komplett entfernen. Schraube (11) von
der Abdeckung lösen.
Abdeckung (12) nach oben aufklappen und bei Seite legen.
Vorspannung:
Acryl + Soltis = 3,5 Umdrehungen
ACHTUNG!
Seil darf nicht in Seilscheibe eingehängt sein!
PROBEKABEL ANSCHLIESSEN
Ausfallprofil beidseitig von Hand einschieben bis dieses am Schwert
anliegt und diese Position halten. Anlage mit Probekabel einfahren
bis das Tuch ohne Spannung aufgewickelt ist. Markierung oben
an Seilscheibe anbringen. Die Markierung dient als Zählhilfe der
Umdrehungen zur Erzeugung der Vorspannung.
Um die benötigte Vorspannung erzeugen zu können, muss die
Anlage mit 3,5 Umdrehungen der Seilscheibe in Auf-Richtung
weiterlaufen. Hierzu muss ggf. die obere Endlage durch drehen
der Einstellschraube (1) in Richtung PLUS soweit verstellt werden,
damit die Vorspannung aufgebracht werden kann (siehe auch Seite
17 - Einstellanleitung für Motor). Anschliessend müssen die 3,5
Umdrehungen der Seilscheibe wieder zurückgestellt werden.
Seite 14
06.2024
