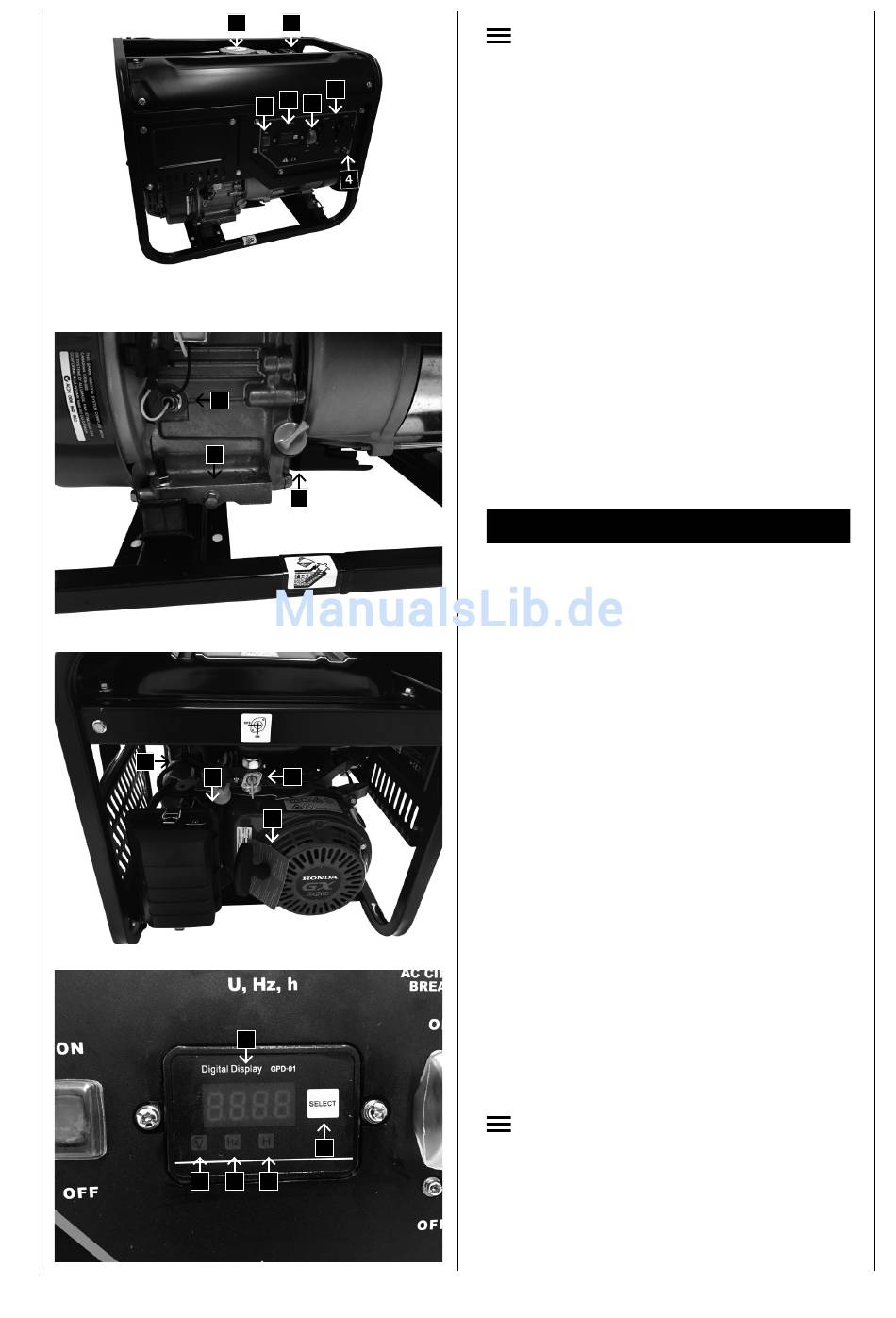

AUSSTATTUNG ABB. 1-3

1 Tankanzeige
2 Tankdeckel
3 2 x 230 V~ Steckdosen
4
Erdungsanschluss
5 Überlastungsschutz
6 Digitalanzeige
7 Öleinfüllschraube
8
Ölablassschraube
9 Ölmangelsicherung
10 Ein-/Ausschalter
11 Choke Hebel
12 Reversierstarteinrichtung
13 Benzinhahn
14 Zündkerzenschlüssel
Digitalanzeige Abb. 4
A. Anzeige
B. Spannungsanzeiger
C. Frequenzanzeiger
D. Betriebsstundenanzeige
E. Wahlschalter
Inbetriebnahme
Achtung! Vor dem ersten Benutzen Öl einfüllen.
Kontrollieren Sie vor jedem Gebrauch bei abgeschal-
tetem Motor und auf einer ebenen Fläche den Ölstand.
Verwenden Sie Viertakt- oder ein gleich hochwertiges
HD-Öl bester Qualität.
SAE 10W-30 wird für den allgemeinen Gebrauch bei
allen Temperaturen empfohlen.
Prüfen des Ölstands, Abb. 2
Nehmen Sie den Öleinfüllverschluss (7) ab und wischen
Sie den Messstab sauber.
Prüfen Sie den Ölstand, indem Sie den Tauchstab
in den Füllstutzen einschieben, ohne dabei den Ver-
schluss einzuschrauben.
Sollte der Ölstand zu niedrig sein, füllen Sie das emp-
fohlene Öl bis zum unteren Rand des Ölfüllstutzens
nach.
Öl-Warnsystem
Das Öl-Warnsystem ist so ausgelegt, dass Motorscha-
den durch Ölmangel im Kurbelgehäuse vermieden
werden. Bevor der Ölstand im Kurbelgehäuse unter die
Sicherheitsmarke sinken kann, stellt das Öl-Warnsys-
tem den Motor automatisch ab (der Zündschalter bleibt
in Stellung ON). Wenn das Öl-Warnsystem den Motor
abstellt, füllen Sie Motoröl nach.
TANKEN
Warnung! Benzin ist äußerst feuergefährlich und
explosiv. Sie können beim Umgang mit Treibstoff
Verbrennungen oder andere schwere Verletzungen
erleiden.
Verwenden Sie Benzin mit einer Oktanzahl von min-
destens 90 Oktan.
Verwenden Sie nur frischen, sauberen Kraftstoff.
