147
Legende zu Schaltplan:
KS Klimasteuergerät
SP Spannungsteiler
GR Gebläseregler
SG 1570 Webasto Steuergerät
K3 Webasto Gebläserelais
K3.1 Webasto Zusatzrelais
X trennen
rt rot
br braun
sw schwarz
gn/ws grün/weiss
hb/ge hellblau/gelb
hb/sw hellblau/schwarz
Nur bei Innenraumüberwachung
Die Abschaltung der Innenraumüberwachung erfolgt
am Bewegungsmelder in der Leuchteneinheit im In-
nenraum.
HINWEIS:
Die Innenraumüberwachung wird für die Dauer des
Heizbetriebes deaktiviert!
Bitte weisen Sie den Endkunden darauf hin!

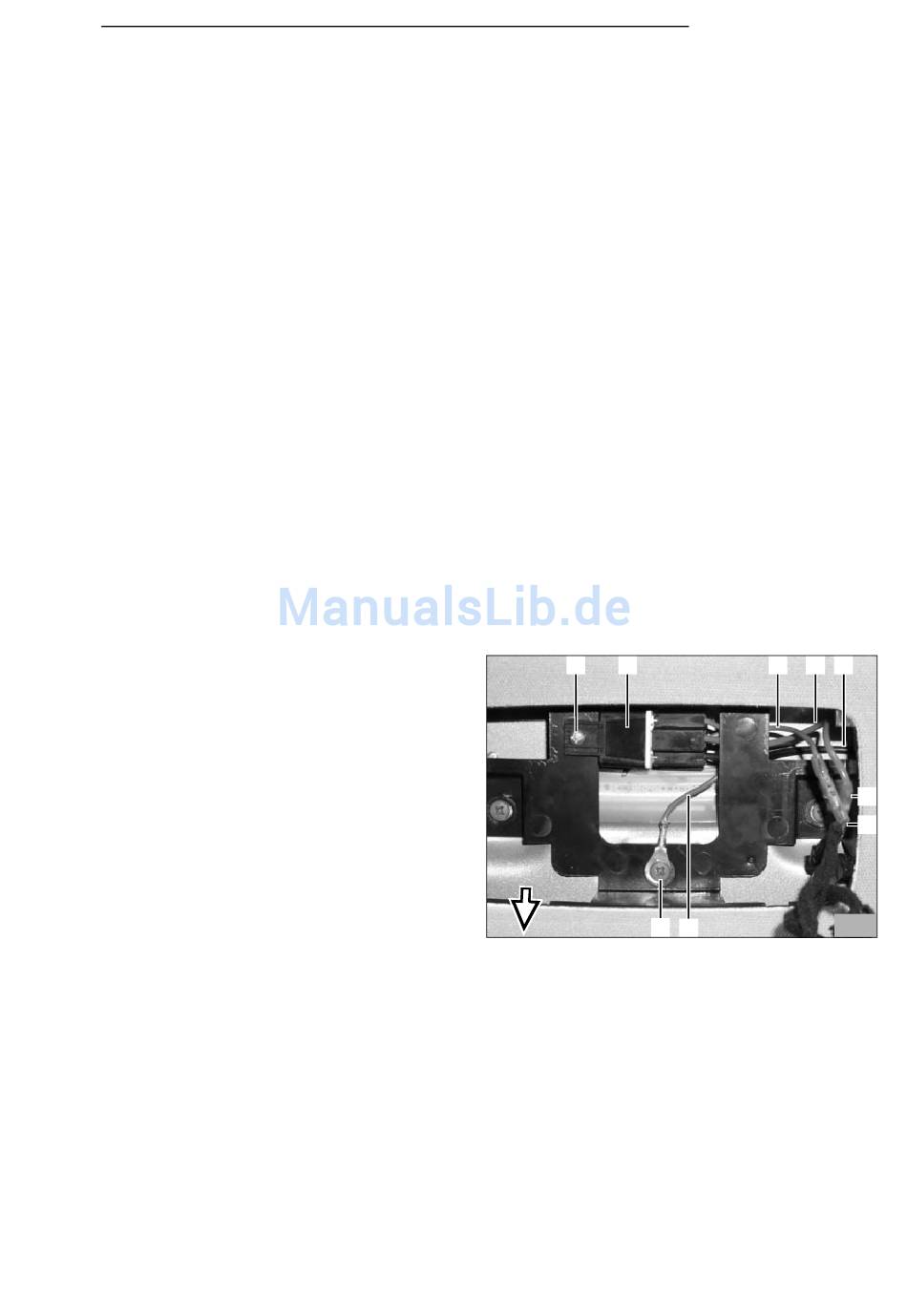

Verbindungen für die Abschaltung der Innenraum-
überwachung mit beiliegenden Stoßverbindern (quet-
schen und schrumpfen) gemäß Schaltplan Bild 12
herstellen
- Von Restleitung rot zwei Stücke je 100mm lang ab-
längen
- Zusatzrelais K3.2 (2) mit Blechschraube (1) an fahr-
zeugeigener Leuchteneinheit befestigen
- Leitung schwarz/violett (NZ) (6,7) von fahrzeugeige-
ner Masse zu Pin 1 am Bewegungsmelder trennen
- Abgelängte Leitung rot 100mm lang (4) an Zusatz-
relais K3.1 Klemme 87a anschließen
- Fahrzeugeigene Masseleitung schwarz/violett (NZ)
(6) von Pin 1 am Bewegungsmelder mit Leitung rot
100mm lang (4) von Zusatzrelais K3.2 Klemme 87a
verbinden
- Zweite abgelängte Leitung rot 100mm lang (3) an
Zusatzrelais K3.2 Klemme 30 anschließen
- Masseleitung schwarz/violett (NZ) (7) von fahrzeug-
eigener Masse mit Leitung rot 100mm lang (3) von
Zusatzrelais K3.2 Klemme 30 verbinden
- Leitung grün/weiß von Gebläserelais K3 Klemme 86
am Zusatzrelais K3.2 Klemme 86 anschließen
- Masseleitung braun (8) an Zusatzrelais K3.2 Klem-
me 85 an anschließen
- Masseleitung braun
Schraube (9) in der Leuchteneinheit befestigen
(8) mit fahrzeugeigener
Thermo Top C, E
1 2
9 8
3 4 5
6
7
11
