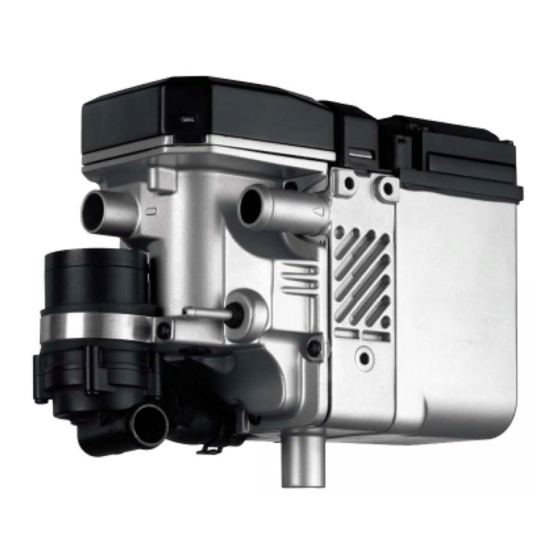

Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbaudokumentation
Peugeot 3008 / 5008
Benzin
ab Modell 2009
Linkslenker
Schaltgetriebe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1314514B
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Peugeot 3008 / 5008 Inhaltsverzeichnis Gültigkeit Halter vorbereiten Heizgerät / Einbaukit Halter montieren Vorwort Heizgerät montieren Allgemeine Hinweise Brennluft Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Kühlmittelkreislauf Vorarbeiten Abgas Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Codierung Zentralschalteinheit BSI Elektrik Schablone Tankentnehmer 3008 Gebläseansteuerung manuelle Klimaanlage Schablone Tankentnehmer 5008 Gebläseansteuerung Klimaautomatik... -
Seite 3: Heizgerät / Einbaukit
Peugeot 3008 / 5008 Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr.: Handelslieferumfang Thermo Top E / C / P siehe Preisliste Einbaukit Peugeot 3008 / 5008 Benzin 1314513B Bedienelement siehe Preisliste zusätzlich erforderlich bei manueller Klimaanlage: Menge Bezeichnung Bestell-Nr.: Zusatzkit für Gebläseansteuerung ohne BSI 1315783A Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät:... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Peugeot 3008 / 5008 Vorarbeiten ACHTUNG! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Motorabdeckung abnehmen (je nach Fahrzeugausstattung, wenn vorhanden) -
Seite 6: Elektrik Vorbereiten
Peugeot 3008 / 5008 Elektrik vorbereiten Manuelle Klimaanlage Verbindungen gemäß Schaltplan herstellen. gn/ws Leitungsabschnitt 1 in Isolierschlauch einzie- K3-Relais hen und mit in den Innenraum verlegen. vorberei- Leitung ge an Sockel IPCU/15 anschlie- ßen. IPCU-Ansicht kontaktseitig! Kabelbaum IPCU vorkonfektioniert. 0,75² Die vorprogrammierten Einstellwerte sind bei sw/ws der Funktionskontrolle am Fahrzeug zu kon-... - Seite 7 Peugeot 3008 / 5008 Klimaautomatik Ltg. sw 5 (0,75mm²) von Kabelbaum Heizge- rät trennen. Ltg. rt/ws 6 (4mm²) Sicherung F3 trennen. Isolierung von Masseleitungen bis Knotenpunkt entfernen und Ltg. br 4 Sicherung (0,75mm²) von Kabelbaum Vorwahluhr tren- F3 und K3- nen.
-
Seite 8: Elektrik
Peugeot 3008 / 5008 Elektrik Anschluss Plusleitung Kabelbaumdurchführung 1 Leitung rt, Kabelschuh Ø 8 Kabelbaum Vorwahluhr am fahrzeugeigenen 2 Fzg.eigener Plusstützpunkt Kabelbaum 1 zur Gummitülle 2 verlegen und in den Innenraum verlegen. Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen... -
Seite 9: Gebläseansteuerung Manuelle Klimaanlage
4² 5V NR 0,75² (ws) 0,5² IPCU sw/ws 0,75² (ws) 0,5² 0,75² 6V NR gn/ws 0,5² 8025 Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E/P 8025 Klimasteuergerät 6-poliger Stecker HG 8045 Gebläseregler weiß Sicherung 25A Sicherung schwarz Gebläserelais PSF1... - Seite 10 Peugeot 3008 / 5008 Anschluss am 2-poligen Stecker 2 von Be- dienplatine Sicherungskasten Motorraum (PSF1) 3 . Verbindungen gemäß Schaltplan herstellen. 1 Ltg. gr Gebläsemodul Anschluss 4 Ltg. gr 2-poliger Stecker PSF1 Pin2 am PSF1 5 Ltg. rt K3/87a 6 Ltg. sw K3/30 Sockel IPCU mit Kabelbinder an fzg.eigenen Kabelbaum befestigen.
- Seite 11 Peugeot 3008 / 5008 Anschluss am 5-poligen Stecker 3 vom Ge- bläseregler. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. ge Klimabedienteil 2 Ltg. ge 5-poliger Stecker Pin1 Anschluss 4 Ltg. sw/ws IPCU/A Gebläse- 5 Ltg. rt IPCU/E regler Anschluss an OBD-Steckdose 3 . Verbindungen gemäß...
-
Seite 12: Gebläseansteuerung Klimaautomatik
Peugeot 3008 / 5008 Gebläseansteuerung Klimaautomatik Webasto Peugeot Schaltplan gn/ws 0,5² St A 0,75² 0,75² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E/P Zentralelektrik grün Gebläserelais weiß Innenraum Kabelbaum Vorwahluhr St A 20-poliger Stecker Stecker Bedienelement braun Legende schwarz... - Seite 13 Peugeot 3008 / 5008 Rastnase 1 eindrücken und Bügel 3 herunter- klappen. 2 20-poligen Stecker blau Stecker vom BSI abziehen und de- montieren Anschluss am 20-poligen Stecker blau 2 vom BSI. Microtimer von Leitung br 1 in PIN 6 ein- setzen.
-
Seite 14: Vorwahluhr
Peugeot 3008 / 5008 Vorwahluhr Der Einbauort gemäß Abbildung ist ein Emp- fehlung. Vor Montage mit dem Endkunden abstimmen! Vorwahl- 1 Vorwahluhr uhr mon- tieren Option Telestart Empfänger 2 mit Klebeband auf Traverse 1 befestigen! Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor nur bei HTM100... -
Seite 15: Halter Vorbereiten
Peugeot 3008 / 5008 Halter vorbereiten Folgende Arbeiten, Bild 22-24 müssen durch- geführt werden, wenn der gelieferte Halter nicht dem aktuellen Stand entspricht! Halter boh- Bohrung Ø 7 1 und 3 in Halter 2 bohren! Bohrung Ø 7 2 in Halter 1 bohren! Halter boh- Bohrung Ø... -
Seite 16: Halter Montieren
Peugeot 3008 / 5008 Halter montieren Halter 1 ausrichten, zur Halterung ABS 3 ca.2-3mm Abstand halten und Lochbild 2 [2x] für Bohrung Ø 9,1 übertragen! Lochbild übertragen Lochbild 1 [2x] für Bohrung Ø 9,1 übertragen! Lochbild übertragen 1 Einnietmutter [4x] Einniet- muttern einziehen... -
Seite 17: Heizgerät Montieren
Peugeot 3008 / 5008 1 Schraube M6x20, Federring, Karosserie- scheibe [je 2x] Halter montieren Heizgerät montieren 1 Ejotschrauben [2x] 2 Heizgerät Heizgerät montieren 1 Ejotschraube Heizgerät montieren 1314514B... -
Seite 18: Brennluft
Peugeot 3008 / 5008 Brennluft 1 Brennluftleitung a = 360 Abschnitt X entsorgen Brennluft- leitung ab- längen 1 Kabelbinder 2 Brennluftleitung 3 Schelle Ø 27 4 Schalldämpfer Brennluft- leitung und Schall- dämpfer montieren 1314514B... -
Seite 19: Brennstoff
Peugeot 3008 / 5008 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 20 Peugeot 3008 / 5008 Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Brennstoffleitung vom Heizgerät Anschluss 3 Schlauchstück, Schelle Ø 10 [2x] an Dosier- pumpe Tankarmatur 1 gemäß Herstellerangaben ausbauen! 2 Karosseriescheibe Ø 5 3 Lochbild übertragen, Bohrung Ø...
- Seite 21 Peugeot 3008 / 5008 Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Schlauchstück, Schelle Ø 10 [2x] 2 Brennstoffleitung Anschluss Dosier- pumpe 5008 1 Gummierte Rohrschelle 2 Schwingmetallpuffer, Bundmutter [2x] 3 Winkel 4 Fahrzeugeigene Mutter, Karosserieschei- Dosier- pumpe montieren Tank absenken und Tankarmatur 1 gemäß...
- Seite 22 Peugeot 3008 / 5008 Tank zur besseren Darstellung ausgebaut! Tankarmatur gemäß Herstellerangaben ein- bauen! Tank gemäß Herstellerangaben montieren! 1 Schlauchstück, Caillauschelle Ø 10 [2x] Brennstoff- 2 Brennstoffleitung leitung an- schließen Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Brennstoffleitung vom Heizgerät 2 Kabelbaum Dosierpumpe, Stecker mon- tiert...
-
Seite 23: Kühlmittelkreislauf
Peugeot 3008 / 5008 Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 24 Peugeot 3008 / 5008 Schlauch A = Formschlauch 180° Schlauch B kürzen. Abschnitt X entsorgen B = 650 C = 630 Schläuche ablängen Flechtschutzschläuche auf Schlauch B und C aufschieben und ablängen. Schrumpfschlauch zuschneiden und ein- schrumpfen! 1 Schrumpfschlauch, Länge 50 [4x] Schläuche vorberei- Fzg.eigenen Schlauch Motorausgang / Wär-...
- Seite 25 Peugeot 3008 / 5008 1 Kabelbinder [2x] 2 Profilgummi sw mit Kabelbinder befestigt 3 Kantenschutz 50 Verlegung 1 Schlauchstück Motorausgang 2 Kabelbinder Anschluss Motoraus- gang Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggf. korrigieren! 1 Schlauchstück Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1314514B...
-
Seite 26: Abgas
Peugeot 3008 / 5008 Abgas 1 Abgasleitung a = 240 2 Abgasendstück b = 240 Abgaslei- tung vor- bereiten Lochband 1 um ca. 90° biegen! Lochband vorberei- 1 Abgasschalldämpfer 2 Ejotschraube 3 Lochband, Schraube M6x20, Bundmutter Abgas- schall- dämpfer montieren Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggf. - Seite 27 Peugeot 3008 / 5008 1 Unterfahrschutz 2 Bohrung Ø 42 Unterfahr- schutz ausschnei- Abgasendstück 1 bündig am Profilgummi rot 2 ausrichten! Profilgum- mi einset- Fzg. ohne Unterfahrschutz Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggf. korrigieren! 1 Schraube M6x50, Rohrschelle, Distanz- Endstück scheibe 30, Bundmutter an Lochband montieren...
-
Seite 28: Abschließende Arbeiten
