Webasto Thermo Top C Einbauanleitung
Dodge nitro, diesel, ab modell 2007, linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät

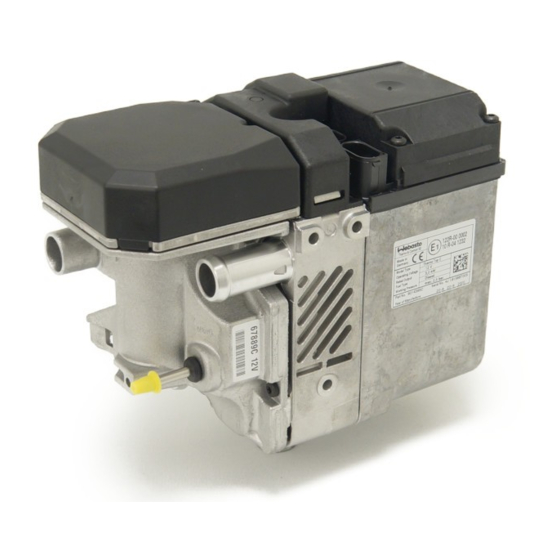

Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
Dodge Nitro
Diesel
ab Modell 2007
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Re-
paratur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Ver-
fügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1313010A
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Dodge Nitro Inhaltsverzeichnis Gültigkeit Halter vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät vorbereiten Allgemeine Hinweise Heizgerät einbauen Spezialwerkzeug Wassereinbindung Erläuterungen zum Dokument Abgas Vorarbeiten Brennstoff Einbauort Heizgerät Brennluft Elektrik Abschließende Arbeiten Gebläseansteuerung manuelle Klimaanlage Bedienungshinweise für den Endkunden Option Telestart Schablone Tankentnehmer Gültigkeit Hersteller... -
Seite 3: Heizgerät / Einbaukit
Einbau Änderungen gegenüber dieser „Einbauanleitung“ notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung“ und „Bedienungs- und Wartungsan- weisung“ der Thermo Top C/P/E zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Dodge Nitro Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Luftfilter komplett mit Ansaugschlauch ausbauen - Ausdehnungsgefäß... -
Seite 6: Elektrik
Dodge Nitro Elektrik Vorwahluhr 1 Vorwahluhr Schema Kabelbaum Dosierpumpe erst Kabel- später zusammen mit Brenn- baumverle- stoffleitung entlang der fahr- gung zeugeigenen Kraftstoffleitungen am Unterboden verlegen Sicherungshalter, K3-Relais Kabelbaumdurchführung 1 Sicherungshalter 1 Gummitülle 2 Halteplatte Sicherungshalter, Schraube M5x16, Scheiben, Winkel, K3-Relais 4, Bund- mutter M5 3 Fzg-eigene Mutter 1313010A... -
Seite 7: Gebläseansteuerung Manuelle Klimaanlage
Dodge Nitro Gebläseansteuerung manuelle Klimaanlage Webasto Dodge Schaltplan 4² 4² 4² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG Gebläseschalter blau Sicherung 25A Widerstandsgruppe schwarz Gebläserelais Fzg.eigene Sicherung Leitungsenden isolieren Legende und wegbinden Trennstelle Kabelfarben können variieren! -
Seite 8: Option Telestart
Dodge Nitro Option Telestart 1 Empfänger mit Klebeband an Karosserie Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor nur bei HTM100 1 Temperatursensor mit Klebeband befesti- Tempera- tursensor montieren 1313010A... -
Seite 9: Halter Vorbereiten
Dodge Nitro Halter vorbereiten 1 Halter Halter kür- 1 Bohrung Ø 7 [2x] Halter boh- Einbauort vorbereiten Halter anlegen und Lochbild 1 [4x] übertra- gen. Lochbild übertragen Dämmatte 1 großzügig ausschneiden! Dämmatte entfernen 1313010A... -
Seite 10: Heizgerät Vorbereiten
Dodge Nitro 1 Bohrung Ø 9,1; Einnietmutter einziehen [je Einniet- mutter ein- ziehen Heizgerät vorbereiten A = 400 B = 130 C = 400 Wasser- Abschnitt X entsorgen schläuche ablängen 1 Heizgerät 2 Schraube M6x30, Federring, Distanzstück 10, Bolzensicherung [je 3x] 3 Ejotschraube [3x] 4 Schraube M6x30, Federring, Distanzstück 8, Bolzensicherung... -
Seite 11: Heizgerät Einbauen
Dodge Nitro Heizgerät einbauen Vormontiertes Heizgerät zuerst mit den bei- den unteren Schrauben 2 ansetzen! 1 Obere Befestigungspunkte Heizgerät montieren 1313010A... -
Seite 12: Wassereinbindung
Dodge Nitro Wassereinbindung ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 13 Dodge Nitro Wärmeschutz entfernen und Fzg. eigenen Schlauch 1 demontieren. Dieser wird wieder benötigt. Schelle am Motorausgang entsor- gen. Trennstelle 1 Fzg. eigener Schlauch 2 Fzg. eigene Schelle Fzg.eige- Schlauch montieren Anschluss Motoraus- gang 1 Fzg. eigener Wärmeschutz aufstecken Wärme- schutz Schlauch A 1313010A...
- Seite 14 Dodge Nitro Schlauch D kürzen 1 Wärmeschutz Schlauch C und D vor- montieren Anschluss am Wärme- tauscher- eingang Anschluss am Heizge- rät 1313010A...
-
Seite 15: Abgas
Dodge Nitro Abgas 1 Abgasleitung a = 450 2 Abgasendstück b = 450 Abgaslei- tung vor- Abschnitt X entsorgen bereiten 1 Ejotschraube 2 Gummierte Rohrschelle Ø 18 3 Fzg. eigener Kabelbaum Kabel- baum befe- stigen 1 Lochband vorbereitet 2 Lochband abgewinkelt Lochband abwinkeln 1 Schalldämpfer... - Seite 16 Dodge Nitro 1 Schraube M6x20, Federring, Karosserie- scheibe, vorhandenes Gewinde 2 Schraube M6x20, Federring, vorhandenes Gewinde 3 Schraube M6x30, Distanzstück 20, Bund- mutter M6 Schall- 4 Lochband dämpfer montieren 1 Distanzschraube M6x40, vorhandener Stehbolzen Distanz- mutter- montieren 1 Schlauchklemme 2 Abgasleitung Abgaslei- tung mon- tieren...
- Seite 17 Dodge Nitro 1 Schraube M6x20, Federring 2 Rohrschelle Abgaslei- tung befe- stigen 1 Gummiprofil rt aufschieben und positionie- Abgasend- stück ver- legen 1313010A...
-
Seite 18: Brennstoff
Dodge Nitro Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 19 Dodge Nitro 1 Dosierpumpe 2 Gummierte Rohrschelle, Schwingmetall- puffer, Bundmutter [2x] Dosier- pumpe montieren Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Schlauchstück, Schelle Ø 10 [2x] Anschluss an Dosier- pumpe Tank und Tankarmatur 1 gemäß...
- Seite 20 Dodge Nitro Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur gemäß Herstellerangaben ein- bauen! 1 90° Bogen 2 Schelle Ø 10 3 Schelle Ø 8 Brennstoff- leitung an- schließen 1 Brennstoffleitung 2 Schlauchstück, Schelle Ø 10 [2x] Anschluss an Dosier- pumpe...
-
Seite 21: Brennluft
Dodge Nitro Brennluft 1 Brennluftleitung a = 170 Abschnitt X entsorgen Brennluft- leitung ab- längen 1 Schelle Ø 27 2 Brennluftansaugleitung Ansauglei- tung mon- tieren 1 Ejotschraube 2 Schelle Ø 52 3 Ansaugschalldämpfer Schall- dämpfer montieren 1313010A... -
Seite 22: Abschließende Arbeiten
Dodge Nitro Abschließende Arbeiten ACHTUNG! Demontierte Teile in umgekehrter Reihenfolge montieren. Alle Schlauchleitungen, Schellen, sowie alle elektrischen Anschlüsse auf festen Sitz prüfen. Alle losen Leitungen mit Kabelbinder sichern. Nur vom Fahrzeughersteller freigegebenes Kühlmittel verwenden! Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell- Nr. 111329) einsprühen. - Batterie anschließen - Kühlmittelkreislauf nach Angaben des Fahrzeug-Herstellers befüllen und entlüften - Vorwahluhr einstellen... - Seite 23 Dodge Nitro 1 Perforation durchstoßen, Kabelbinder mit Clip einsetzen 2 Wasserschlauch Wasser- schlauch befestigen Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf Hotline 01805 / 932278 - Hotfax 0395 / 5592-353 http://www.webasto.de Printed in Germany 10/2007 Druck: Steffen 1313010A...
-
Seite 24: Bedienungshinweise Für Den Endkunden
Dodge Nitro Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten. -
Seite 25: Schablone Tankentnehmer
Dodge Nitro Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1313010A...
