Wasser-Heizgerät
Zusatzheizung Thermo Top C
5
4
2
1
3

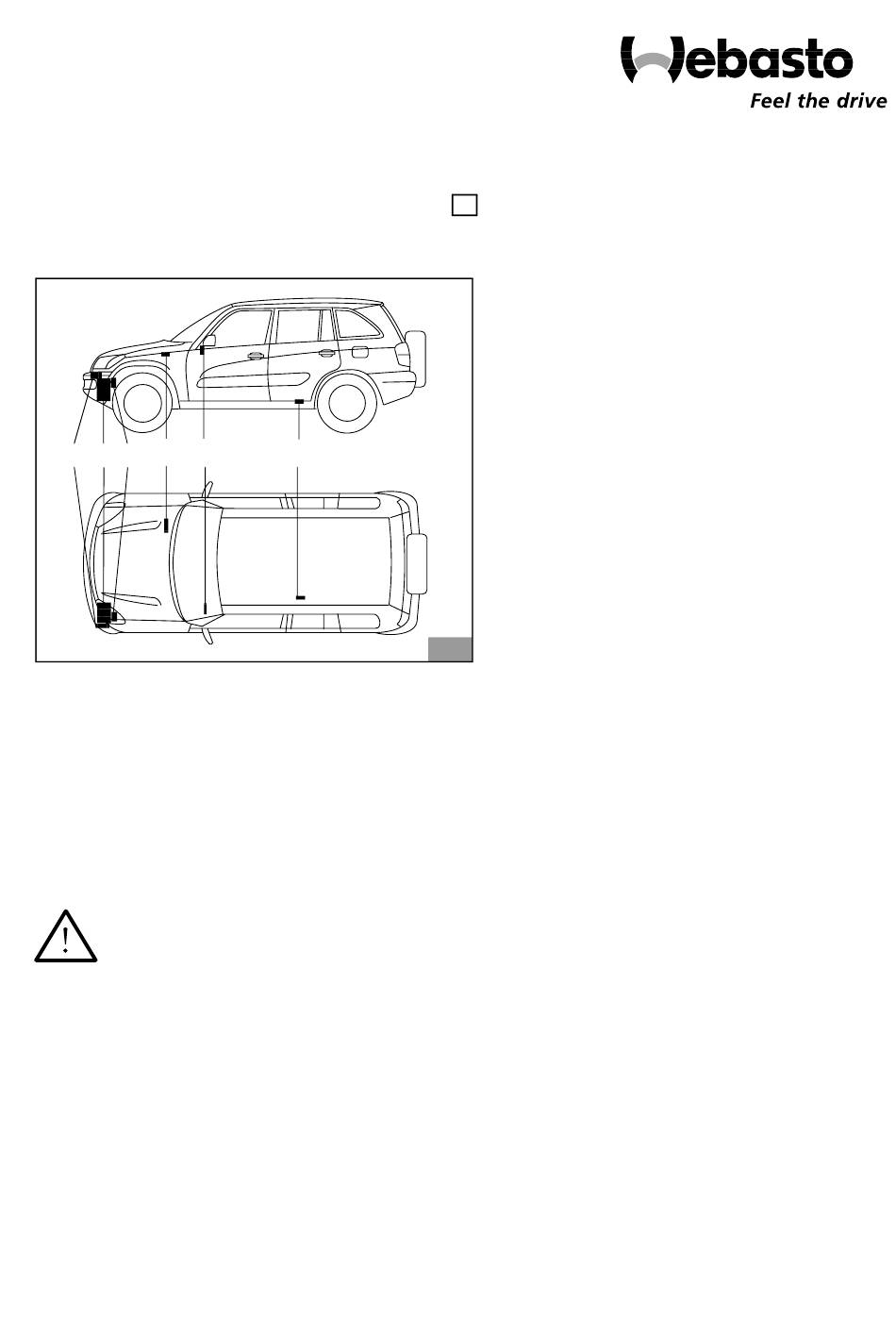

Legende zu Bild 1

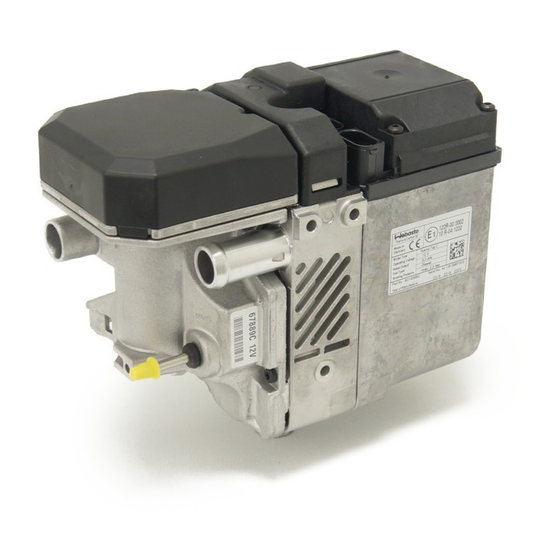

1 Heizgerät Thermo Top C
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Brennluftansaugleitung
6 Dosierpumpe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 007 31D
00 0002
6
1
Schutzgebühr 10.- EUR
e1
Einbauanleitung
TOYOTA RAV 4
2.0 l Diesel
ab Modelljahr 2001
gültig nur bei Linkslenker
Gültigkeit siehe Seite 2
© Webasto Thermosysteme International GmbH Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Thermo Top C RAV 4 Inhaltsverzeichnis Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais bei manueller Klimaanlage Gebläseansteuerung bei manueller Klimaanlage Flachsicherungshalter und Gebläserelais bei Klimaautomatik Gebläseansteuerung bei Klimaautomatik Vorwahluhr und Option Sommer-/Winterschalter Einbau Heizgerät... -
Seite 3: Heizgerät / Einbaukit
RAV 4 Thermo Top C Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasser-Heizgerät Thermo Top C - D mit Lieferumfang 892 44D Zusätzlich erforderliche Teile: Einbaukit TOYOTA RAV 4 Diesel 13 007 30B Vorwort Diese Einbauanleitung gilt für den PKW TOYOTA RAV 4 2.0 l Diesel - Gültigkeit siehe Seite 2 - Modelljahr 2001 und später, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen und unter Ausschluss... -
Seite 4: Vorarbeiten
Thermo Top C RAV 4 Vorarbeiten - Die nicht zutreffende Jahreszahl Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle anbringen Motorraum - Batterieabdeckung ausbauen ACHTUNG Batterie abklemmen! - Batterie ausbauen - Kühlverschlussdeckel öffnen - Druck vom Kühlsystem ablassen - Kühlverschlussdeckel wieder schließen - Luftfiltergehäuse ausbauen... -
Seite 5: Flachsicherungshalter Und Gebläserelais Montieren
RAV 4 Thermo Top C Flachsicherungshalter und Gebläserelais bei manueller Klimaanlage Flachsicherungshalter und Gebläserelais montieren - Bohrung für Winkel (2) an Position 1 auf Domstrebe übertragen und Bohrung Ø 4,8 mm bohren - Winkel (2) mit Blechschraube 5,5 x 9,5 (1) an Domstrebe gemäß... -
Seite 6: Flachsicherungshalter Und Gebläserelais Bei Klimaautomatik
Thermo Top C RAV 4 Flachsicherungshalter und Gebläserelais bei Klimaautomatik Kabelbäume vormontieren - Leitung sw (1) aus Gebläserelais K3/30 (2) auscrimpen - Von beiliegender Leitung sw, 0,75 mm², ein Ende von 100 mm (3) ablängen und zusammen mit Leitung sw (1) in Gebläserelais K3/30 (2) eincrimpen... -
Seite 7: Gebläseansteuerung Bei Klimaautomatik
RAV 4 Thermo Top C Gebläseansteuerung bei Klimaautomatik Verbindungen gemäß Schaltplan Abbildung 10 mit beiliegenden Rundsteckverbindern herstellen. HINWEIS Der Stecker vom Gebläsemotor (5) wurde zur besseren Darstellung abgezogen! - Stecker vom Gebläseregler (6) abziehen - Leitung sw (1, 4) von der fahrzeugeigenen Sicherung zum Gebläseregler ca. - Seite 8 Thermo Top C RAV 4 Webasto Toyota 0,5mm² Pin 4 0,5mm² 2,5mm² rt/ws 0,5mm² Pin 1 St 02 2,5mm² 0,75mm² St 01 0,75mm² Legende zu Schaltplan Bild 10 Diode Webasto 1A Diode Webasto 1A Flachsicherung Fahrzeug Flachsicherung Fahrzeug ECU IG 10A...
-
Seite 9: Vorwahluhr Und Option Sommer-/Winterschalter
RAV 4 Thermo Top C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS Der dargestellte Einbauort der Vorwahluhr (1) und des Sommer-/Winterschalters (2) ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr (1, 12/1) an der... -
Seite 10: Einbau Heizgerät
Thermo Top C RAV 4 Einbau Heizgerät Nur bei Fahrzeugen mit Tempomat Tempomat ausbauen - Tempomat (1) und Halterung ausbauen - Tempomat (1) mit Halterung gemäß Abbildung am Längsträger anlegen und Lochbilder (2, 3) der Halterung auf Längsträger übertragen - Zwei Bohrungen (1, 2), Ø 9 mm, gemäß Abbildung in den Längsträger bohren... -
Seite 11: Halter Vormontieren
RAV 4 Thermo Top C Halter vormontieren - Strebe (1) mit Schraube M6 x 20 mm, Karosserie- scheibe A 7,4 mm und Bundmutter M6 an fahrzeug- eigener Bohrung (17/3) lose montieren und gemäß Abbildung ausrichten - Halter (4) gemäß Abbildung mit zwei Schrauben M6 x 50 mm (1, 7), Federringen A 6 mm und Distanzhülsen 30 mm an Einnietmuttern (17/1, 2) -
Seite 12: Heizgerät Vormontieren
Thermo Top C RAV 4 Heizgerät vormontieren HINWEIS Zur Befestigung des Halters am Heizgerät sind nur die im Lieferumfang beiliegenden Spezialschrauben Typ EJOT PT zu verwenden (Anzugsdrehmoment 10 Nm)! - Ejotstehbolzen (1) gemäß Abbildung in Heizgerät einschrauben (Anzugsdrehmoment 10 Nm) - Distanzmutter M6 x 30 mm (2) gemäß... -
Seite 13: Heizgerät Einbauen
RAV 4 Thermo Top C Heizgerät einbauen - Heizgerät (1) gemäß Abbildung zum Einbauort führen HINWEIS Auf Scheiben an Position 25/3 zwischen Heizgerät und Halter achten! - Heizgerät mit Ejotstehbolzen (3, 4, 5) in vorhandene Bohrungen am Halter (2) einsetzen und mit Bund- muttern befestigen - Kabelbaum des Heizgeräts (1) auf Heizgerät... -
Seite 14: Wassereinbindung
Thermo Top C RAV 4 Wassereinbindung HINWEIS Alle Schlauchschellen mit 2 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben. -
Seite 15: Wasserschläuche Verlegen
RAV 4 Thermo Top C Wasserschläuche verlegen ACHTUNG Alle Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Beim Einbau der Wasserschläuche auf Freigängigkeit zum Luftfiltergehäuse achten! - Verbindungsrohr 18 x 20 mm (3) in fahrzeug- eigenes Schlauchstück (4) vom Motor-Austritt... - Seite 16 Thermo Top C RAV 4 - Schlauch A und Schlauch C gemäß Abbildung mit Verbindungsrohr 20 x 20 mm und Schlauchschellen verbinden - Schlauch B auf Heizgerät-Wasseraustritt auf- stecken und mit Schlauchschelle befestigen - Schlauch B gemäß Abbildungen 37 und 38 im Motorraum zum fahrzeugeigenen Schlauchstück...
-
Seite 17: Brennlufteinbindung
RAV 4 Thermo Top C Brennlufteinbindung HINWEIS Einbaulage Brennluftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Halteclip (1) in vorhandene Bohrung (2) einsetzen - Brennluftansaugleitung (4) mit geschlitzter Seite am Heizgerät aufstecken und mit Schlauchschelle befestigen - Brennluftansaugschalldämpfer Anschlag Brennluftansaugleitung eindrehen - Brennluftansaugschalldämpfer (3) in Halteclip (1) -
Seite 18: Brennstoffeinbindung
Thermo Top C RAV 4 Brennstoffeinbindung ACHTUNG Mecanyl-Brennstoffleitungen so verlegen, dass sie gegen Steinschlag geschützt sind! An scharfen Kanten sind Mecanyl-Brennstoffleitungen und Kabelbäume mit Scheuerschutz zu versehen! Dosierpumpe Die Dosierpumpe (1) wird gemäß Abbildung vor dem Tank eingebaut. HINWEIS Einbaulage der Dosierpumpe beachten, siehe „Einbauanweisung“! - Seite 19 RAV 4 Thermo Top C - Mecanyl-Brennstoffleitung (2) und Kabelbaum der Dosierpumpe (1) entlang fahrzeugeigener Brems- leitungen gemäß Abbildung zur Dosierpumpe (3) verlegen - Mecanyl-Brennstoffleitung (2) an der Dosierpumpe (3) ablängen und mit Schlauchstück und Schlauch- schellen Ø 10 mm an der Druckseite der Dosier- pumpe (3) (Seite mit Stecker) anschließen...
-
Seite 20: Brennstoffentnahme
Thermo Top C RAV 4 Brennstoffentnahme Die Brennstoffentnahme erfolgt durch einen Brenn- stoffentnehmer aus der fahrzeugeigenen Kraftstoff- vorlaufleitung. ACHTUNG Tankverschlussdeckel des Fahrzeugs öffnen, Tank belüften und Tankverschlussdeckel wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! HINWEIS Kraftstoffvorlaufleitung am Motor bzw. an Tankarmatur identifizieren und bis zur Trennstelle verfolgen! - Fahrzeugeigene Kraftstoffrücklaufleitung (2) gemäß... - Seite 21 RAV 4 Thermo Top C - Reststück der Mecanyl-Brennstoffleitung (7) mit beiliegendem 90°-Formschlauch (6) und Schlauch- schellen Ø 10 mm gemäß Abbildung mit Brenn- stoffentnehmer 8 x 5 x 8 (3) verbinden - Kraftstoffvorlaufleitung Brennstoff- entnehmer gemäß Abbildung wieder Halterungen (2, 4) einsetzen - Fahrzeugeigene Kraftstoffrücklaufleitung (2) gemäß...
-
Seite 22: Abschließende Arbeiten
Thermo Top C RAV 4 Abschließende Arbeiten - Bohrung (1), Ø 50 mm, gemäß Abbildung an Position 2 des Abgasaustrittes in den Unterfahr- schutz bohren ACHTUNG Die Distanzscheiben an Position 1 und 2 verbleiben zwischen Halter (55/2) und Quertraverse (55/4)! - Schrauben vom Halter (1, 2) lösen... -
Seite 23: Bedienungshinweise Für Den Endkunden
RAV 4 Thermo Top C Bedienungshinweise für den Endkunden (Ausschneiden und der Fahrzeugbedienungs- anleitung beifügen). Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: Nur bei Fahrzeugen mit Klimaautomatik 1. Schalter (1) auf „UMLUFT“ 2. Temperaturregler (2) auf „HI“ 3. Gebläseregler (3) auf Stufe „1“... - Seite 24 Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 11/04 Druck: Steffen...
- Seite 25 34859B KRAFTSTOFFSCHLAUCH 4.5X10.5 90grd 387045 GUMMIRING 492310 DISTANZMUTTER 30LG 66934A VERBINDUNGSROHR 20 X 20 67584A Stuetzhuelse Kraftstoff 6x36 67629A DISTANZSCHEIBE 30MM 67689A Distanzscheibe 5mm 91885A EJOT DG60X14,5/M6X15,5/ E5DACRO500 1300734A Halter 2-teilig Toyota RAV4 D4D 04/02 © Webasto Thermosysteme GmbH Germany...
