Vorarbeiten; Fahrzeugaußenseite - Webasto Thermo Top C Einbauanleitung

Thermo Top C, E

Vorarbeiten

Allgemeine Vorarbeiten
- Die nicht zutreffende Jahreszahl auf dem Duplikat-
schild entfernen
- Duplikatschild (Typschild) an gut sichtbarer Stelle
anbringen
Motorraum
- Design-Motorabdeckung ausbauen
- Ladeluftschlauch lösen und zur Seite klappen
ACHTUNG:
Batterie abklemmen!
- Batterie ausbauen
- Kühlerverschlußdeckel öffnen, Druck ablassen!
- Kühlerverschlußdeckel wieder schließen
- Motorabdeckung links ausbauen
- Abdeckung Wasserkasten rechts ausbauen
- Kühlflüssigkeit ablassen
- Fahrzeugeigenen Wasserschlauch vom Ausdeh-
nungsgefäß zum Motor trennen

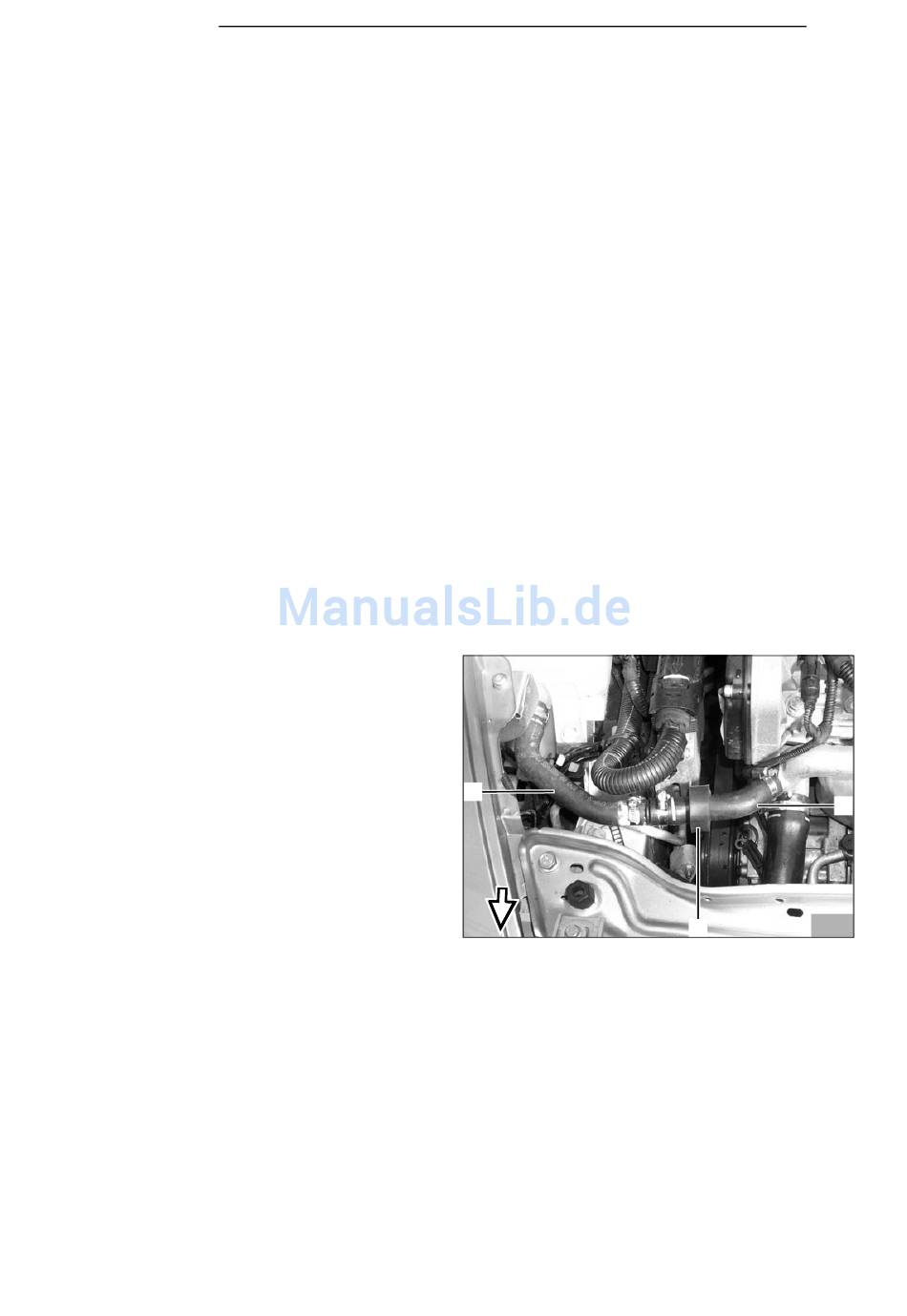

- Wasserschlauch (3) um 15mm kürzen
- Schlauchstück (1) ausbauen und gemäß Bild dre-
hen
- Distanzgummi schwarz (2) auf Schlauchstück (1)
aufstecken
- Schlauchstück (1) und Schlauchstück (3) mit Ver-
bindungsrohr 18/20 und Schlauchschellen verbin-
den
- Schlauchstück (1) wieder am Motor befestigen
- Kabelbaum im Bereich Einbauort Heizgerät lösen
- Dichtleiste am Querträger abbauen
Innenraum
- Untere Abdeckung und Handschuhfach ausbauen
- Fondsitzbank ausbauen
- Serviceklappe Tankarmatur ausbauen
Nur für Fahrzeuge mit Innenraumüberwachung
- Leuchteneinheit Innenraum ausbauen
Fahrzeugaußenseite
- Tankdeckel öffnen, Tank belüften, Tankdeckel wie-
der schließen
- Unterfahrschutz abbauen
- Verkleidung Kraftstoffleitungen am Unterboden ab-
bauen
