Einbindung in den Wasserkreislauf

HINWEIS:
Auslaufendes Kühlwasser mit geeignetem Behälter
auffangen!
Wasserschläuche knickfrei verlegen!
Schlauchschellen so positionieren, dass kein anderer
Schlauch beschädigt werden kann!

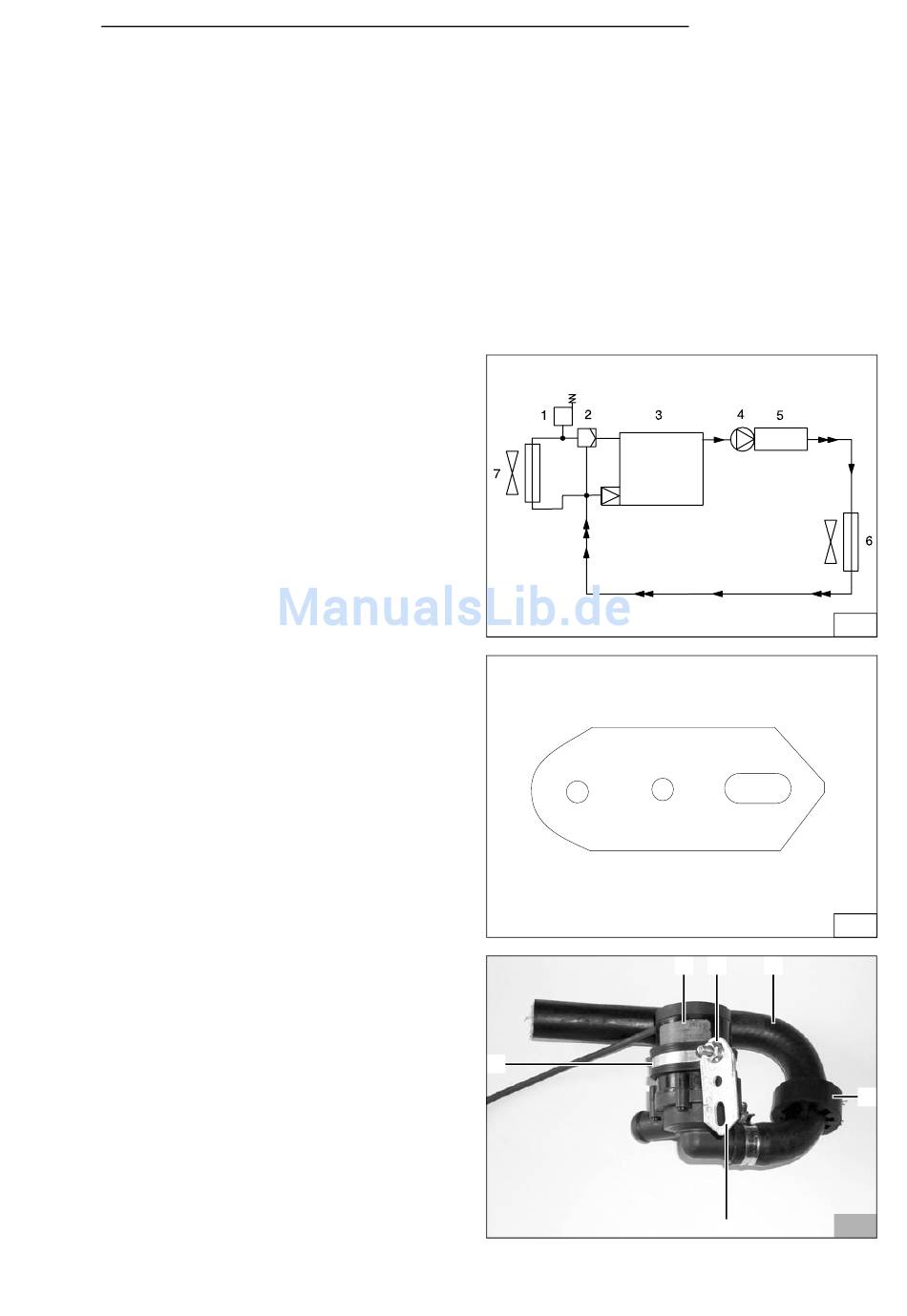

Im Folgenden wird eine Einbindung des Heizgerätes
"In Reihe" (Inline) in den Kühlwasserkreislauf des
Fahrzeuges beschrieben
Legende:
1 Ausgleichsbehälter
2 Kühlerthermostat
3 Fahrzeugmotor
4 Umwälzpumpe (Heizgerät)
5 Heizgerät
6 Heizungswärmetauscher (Fahrzeug)
7 Kühler
Umwälzpumpe vormontieren
- Lochband gemäß Bild ablängen
- Lochband (5) mit gummierter Rohrschelle (6),
Schraube M6x20 (2) und Bundmutter an der Um-
wälzpumpe (1) befestigen
- Wasserschlauch 200 mm lang (3) mit 180°-Bogen
am Umwälzpumpen-Wassereintritt aufstecken, ge-
mäß Bild ausrichten und mit Schlauchschelle befe-
stigen
- Distanzgummi schwarz (4) auf Wasserschlauch
aufstecken
