Nur Bei Klimaautomatik - Webasto Thermo Top C Einbaudokumentation

2
1
500
3 4
500
5
500
7
2000
br
5 7
85
30
86 87
rt
6
3
2
1
br 2,5mm²
2000
rt 2,5mm²
500
6
br 2,5mm²
500
sw 2,5mm²
sw
K3.1
87a
br
br
2

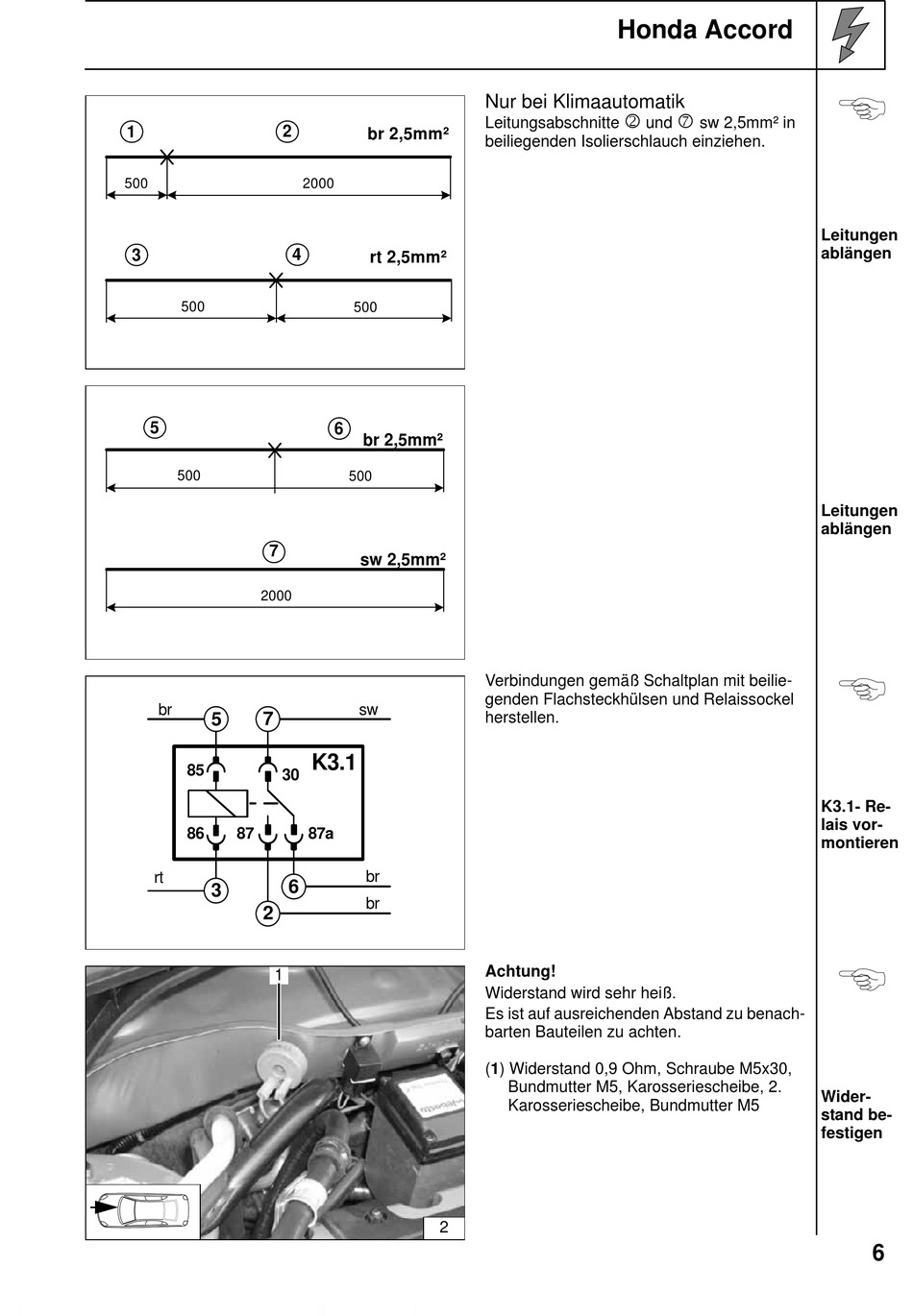

Honda Accord

Nur bei Klimaautomatik

2
Leitungsabschnitte und
beiliegenden Isolierschlauch einziehen.
Verbindungen gemäß Schaltplan mit beilie-
genden Flachsteckhülsen und Relaissockel
herstellen.
Achtung!
Widerstand wird sehr heiß.
Es ist auf ausreichenden Abstand zu benach-
barten Bauteilen zu achten.
(1) Widerstand 0,9 Ohm, Schraube M5x30,
Bundmutter M5, Karosseriescheibe, 2.
Karosseriescheibe, Bundmutter M5
7
sw 2,5mm² in
Leitungen
ablängen
Leitungen
ablängen
K3.1- Re-
lais vor-
montieren
Wider-
stand be-
festigen
6
