Wasser-Heizgerät
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top E
4
1
6
2
3

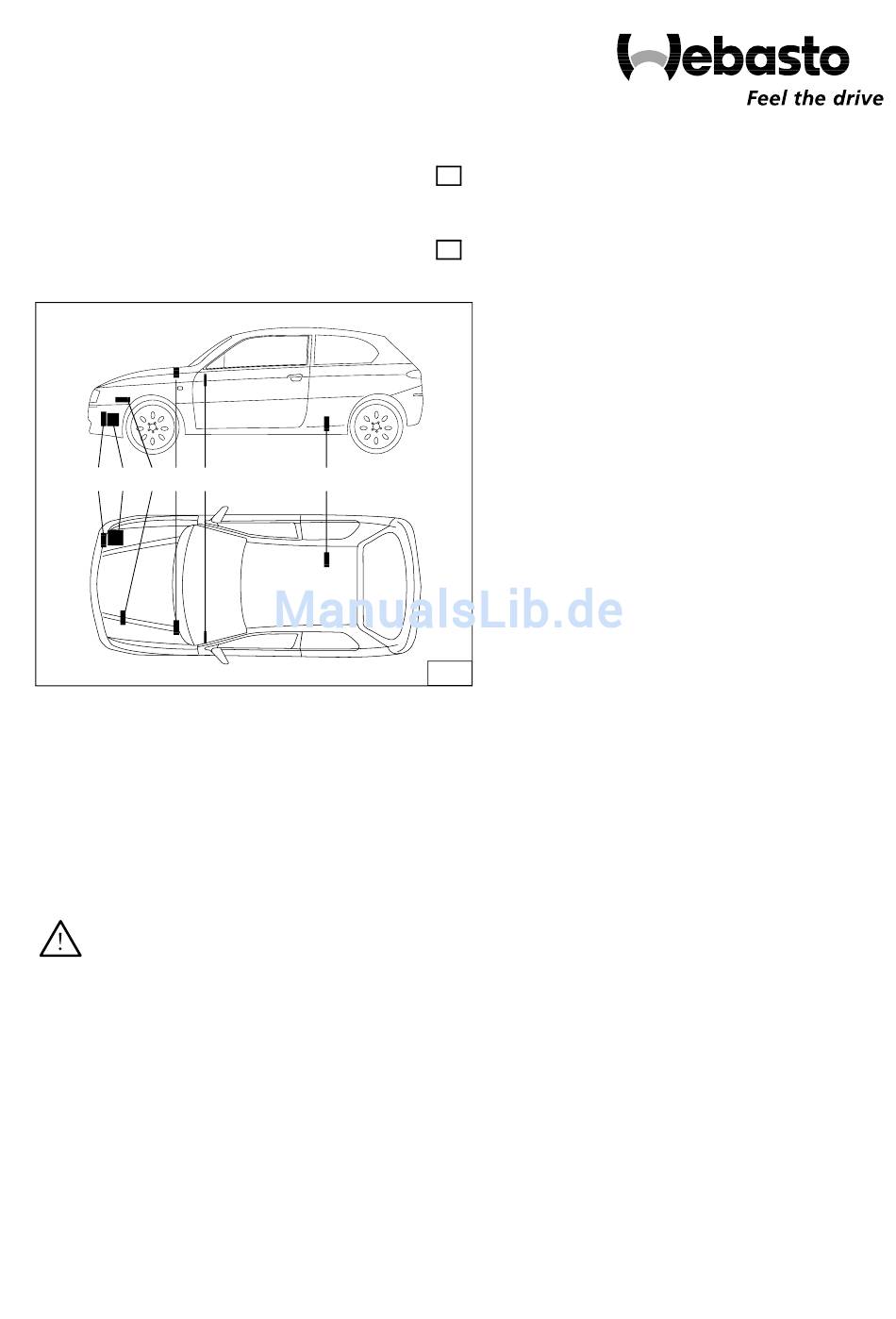

Legende zu Bild 1
1 Heizgerät Thermo Top C, E -D
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugschalldämpfer
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 90 080 26A
e1
00 0002
e1
00 0003
5
1
Schutzgebühr 10.- Euro
Einbauanleitung
Alfa Romeo 147 1,9 JTD 16V
Diesel
Alle Ausstattungen
nur für Linkslenker
Gültigkeit siehe Seite 2
© Webasto Thermosysteme International GmbH Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
-
Seite 1: Einbauanleitung
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 2: Inhaltsverzeichnis
Thermo Top C, E Inhaltsverzeichnis Einbauanleitung Alfa Romeo 147 1,9 JTD 16V Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Option Vorwahluhr Gebläseansteuerung Einbau Heizgerät Einbindung in den Wasserkreislauf Brennluftansaugleitung Abgasanlage Brennstoffeinbindung Abschließende Arbeiten Bedienungshinweise für den Endkunden... -
Seite 3: Heizgerät / Einbaukit
Zusätzlich erforderlich: Menge Bezeichnung Bestell-Nr. Einbaukit Alfa Romeo 147 JTD 16V Thermo Top C -B/-D 90 080 23A Vorwort Diese Einbauanleitung gilt für die Pkw Alfa Romeo 147 JTD 16V - Gültigkeit siehe Titelseite - Modelljahr 2003 und später, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen unter Ausschluss ir- gendwelcher Haftungsansprüche. -
Seite 4: Vorarbeiten
Thermo Top C, E Vorarbeiten Allgemeine Vorarbeiten - Die nicht zutreffende Jahreszahl auf dem Duplikat- schild entfernen - Duplikatschild (Typschild) an gut sichtbarer Stelle anbringen Motorraum - Design-Motorabdeckung ausbauen - Ladeluftschlauch lösen und zur Seite klappen ACHTUNG: Batterie abklemmen! - Batterie ausbauen - Kühlerverschlußdeckel öffnen, Druck ablassen! -
Seite 5: Einbauort Heizgerät
Thermo Top C, E Einbauort Heizgerät Das Heizgerät (1) wird vorne rechts am Querträger eingebaut. Die Einbaulage ist waagrecht und quer zur Fahrtrich- tung. Flachsicherungshalter und Gebläserelais - Von beiliegender Leitung br ein Stück 100mm lang und drei Stücke je 50mm lang ablängen - Von beiliegender Leitung rt ein Stück 100mm lang... -
Seite 6: Sicherungsträger Vorbereiten
Thermo Top C, E - Abgelängte Leitung rt 2300mm lang am Span- nungsteiler, Klemme 30(E) anschließen - Abgelängte Leitung sw 2300mm lang am Span- nungsteiler, Klemme 87(A) anschließen - Beide Leitungen 2300mm lang in beiliegenden Iso- lierschlauch einziehen Sicherungsträger vorbereiten - Halterplatte für Flachsicherungshalter (1) und Span-... -
Seite 7: Option Vorwahluhr
Thermo Top C, E alle Fahrzeuge - Kabelbaum Heizgerät (1) zum Einbauort Heizgerät verlegen Option Vorwahluhr ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (1) ist eine Empfehlung! Vor der Montage bitte den Einbauort der Vorwahluhr mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der im Bild vorge-... -
Seite 8: Gebläseansteuerung
Thermo Top C, E Gebläseansteuerung Die Gebläseansteuerung erfolgt am Gebläseregler im Fußraum der Beifahrerseite. Alle Verbindungen mit beigelegten Flachsteckverbindern gemäß Schaltplan Bild 10 herstellen. ACHTUNG: Kabelfarben variieren! - Leitung hellblau/gelb (AG) (3,8) von Klimasteuerge- rät Pin 25 zum Gebläseregler Stecker A Pin 1 ca. -
Seite 9: Nur Bei Innenraumüberwachung
Thermo Top C, E Legende zu Schaltplan: Klimasteuergerät Spannungsteiler Gebläseregler SG 1570 Webasto Steuergerät Webasto Gebläserelais K3.1 Webasto Zusatzrelais trennen braun schwarz gn/ws grün/weiss hb/ge hellblau/gelb hb/sw hellblau/schwarz Nur bei Innenraumüberwachung Die Abschaltung der Innenraumüberwachung erfolgt am Bewegungsmelder in der Leuchteneinheit im In- nenraum. -
Seite 10: Schaltplan Innenraumüberwachung
Thermo Top C, E Schaltplan Innenraumüberwachung... -
Seite 11: Einbau Heizgerät
Thermo Top C, E Einbau Heizgerät Einbauort vorbereiten - Fahrzeugeigene Bohrungen (5,6) auf Ø 7mm auf- bohren - Halter (2) mit zwei Schrauben M6 (5,6) lose am Querträger befestigen und Lochbild (4,7) übertra- - Halter abbauen und zwei Bohrungen Ø 7mm boh-... -
Seite 12: Heizgerät Montieren
Thermo Top C, E - Wasserschlauch 900mm lang (2) mit 90°-Bogen am Heizgerät-Wassereintritt aufstecken, gemäß Bild ausrichten und mit Schlauchschelle befestigen - Distanzgummi schwarz (1) auf Wasserschlauch aufstecken Heizgerät montieren HINWEIS: Zur Befestigung des Halters nur die im Lieferumfang beiliegenden Spezialschrauben Typ EJOT PT ver- wenden! (Anzugsdrehmoment 10 Nm) - Heizgerät mit zwei Ejot-Schrauben am Halter befe-... -
Seite 13: Einbindung In Den Wasserkreislauf
Thermo Top C, E Einbindung in den Wasserkreislauf HINWEIS: Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des... -
Seite 14: Umwälzpumpe Einbauen
Thermo Top C, E Umwälzpumpe einbauen - Fahrzeugeigenen Wasserschlauch (4) vom Mo- toraustritt zum Wärmetauscher-Wassereintritt mit Abklemmzangen abklemmen - Wasserschlauch (4) am Motoraustritt abziehen - Verbindungsrohr 20/20 (5) in fahrzeugeigenen Wasserschlauch einstecken und mit Schlauch- schelle befestigen - Fahrzeugeigenen Clip am Batteriekasten anclipsen - Vormontierte Umwälzpumpe mit Schraube M6x20... -
Seite 15: Brennluftansaugleitung
Thermo Top C, E Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Brennluftansaugleitung (2,3) gemäß Bild ablängen - Brennluftansaugleitung (3) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle 27mm befestigen - Brennluftansaugleitung gemäß Bild verlegen - Brennluftansaugschalldämpfer (1) bis zum An- schlag in Brennluftansaugleitung (2) eindrehen - Brennluftansaugschalldämpfer... -
Seite 16: Brennstoffeinbindung
Thermo Top C, E - Abgasleitung an Heizgerät aufstecken und mit Schlauchklemme befestigen - Bohrung Ø 7mm in Luftführung bohren - Winkel (3) der vormontierten Abgasanlage mit Schraube M6x20, zwei Scheiben und Bundmutter an der Luftführung befestigen - Bohrung Ø 7mm in Querträger bohren - Winkel (2) mit Schraube M6x20 und Bundmutter am Querträger befestigen... - Seite 17 Thermo Top C, E - Kabelbaum Dosierpumpe (2) zusammen mit Meca- nyl-Brennstoffleitung (1) an fahrzeugeigenen Kraft- stoffleitungen im Kabelschacht (3) zur Dosierpumpe (4) verlegen - Mecanyl-Brennstoffleitung (1) ablängen und mit Schlauchstück und Schlauchschellen 10mm an der Druckseite der Dosierpumpe (Seite mit Stecker) an- schließen...
- Seite 18 Thermo Top C, E - Tankentnehmer gemäß beiliegender Schablone biegen und ablängen - Tankentnehmer (1) gemäß beiliegender Einbauan- weisung in Tankarmatur befestigen - 90°-Formschlauch (2) mit gekürztem Ende auf Tan- kentnehmer aufstecken, gemäß Bild ausrichten und mit Cailau-Schelle 9mm befestigen - Tankarmatur gemäß...
-
Seite 19: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfül- - Fahrzeugheizung auf "warm" und Gebläse auf ca. 1/3 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegen- den EG-Typgenehmigung ausfüllen und dem Kunden aushändigen! -
Seite 20: Einstellen Des Spannungsteilers
Thermo Top C, E Einstellen des Spannungsteilers HINWEIS: Bei Kühlmitteltemperatur größer als 30°C und Motor- stillstand wird durch das Heizgerät-Steuergerät der Spannungsteiler eingeschaltet! - Heizgerät einschalten gemäß „Bedienungshinweise für den Endkunden“ - Motor abstellen - Heizgerät laufen lassen, bis Kühlmitteltemperatur 30°C überschreitet und Heizgerät in Volllast arbeitet... - Seite 21 Thermo Top C, E Frei für Notizen...
- Seite 22 Thermo Top C, E Frei für Notizen...
-
Seite 23: Bedienungshinweise Für Den Endkunden
Thermo Top C, E Bedienungshinweise für den Endkunden HINWEIS: Bitte ausscheiden und dem Endkunden aushändigen! Fahrzeug mit Klimaautomatik Vor Abstellen des Fahrzeuges bitte folgende Einstel- lungen vornehmen - Temperatur (1,2) auf Hi einstellen - Defrosterschalter (3) auf „Ein“ stellen Fahrzeug mit manueller Klimaanlage... - Seite 24 Thermo Top C, E Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 06/03 Druck: Steffen...
- Seite 26 Bohrschablone Tankentnehmer Ø 6 mm...
