Webasto Thermo Top C Einbauanleitung
  1. Anleitungen
  2. Marken
  3. Webasto Anleitungen
  4. Autoteile
  5. Thermo Top C
  6. Einbauanleitung

Webasto Thermo Top C Einbauanleitung

Wasser-heizgerät für chrysler pt-cruiser ab modelljahr 2002
Vorschau ausblenden Andere Handbücher für Thermo Top C:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Wasser-Heizgerät
Zusatzheizung Thermo Top C
2 1
6
4
3

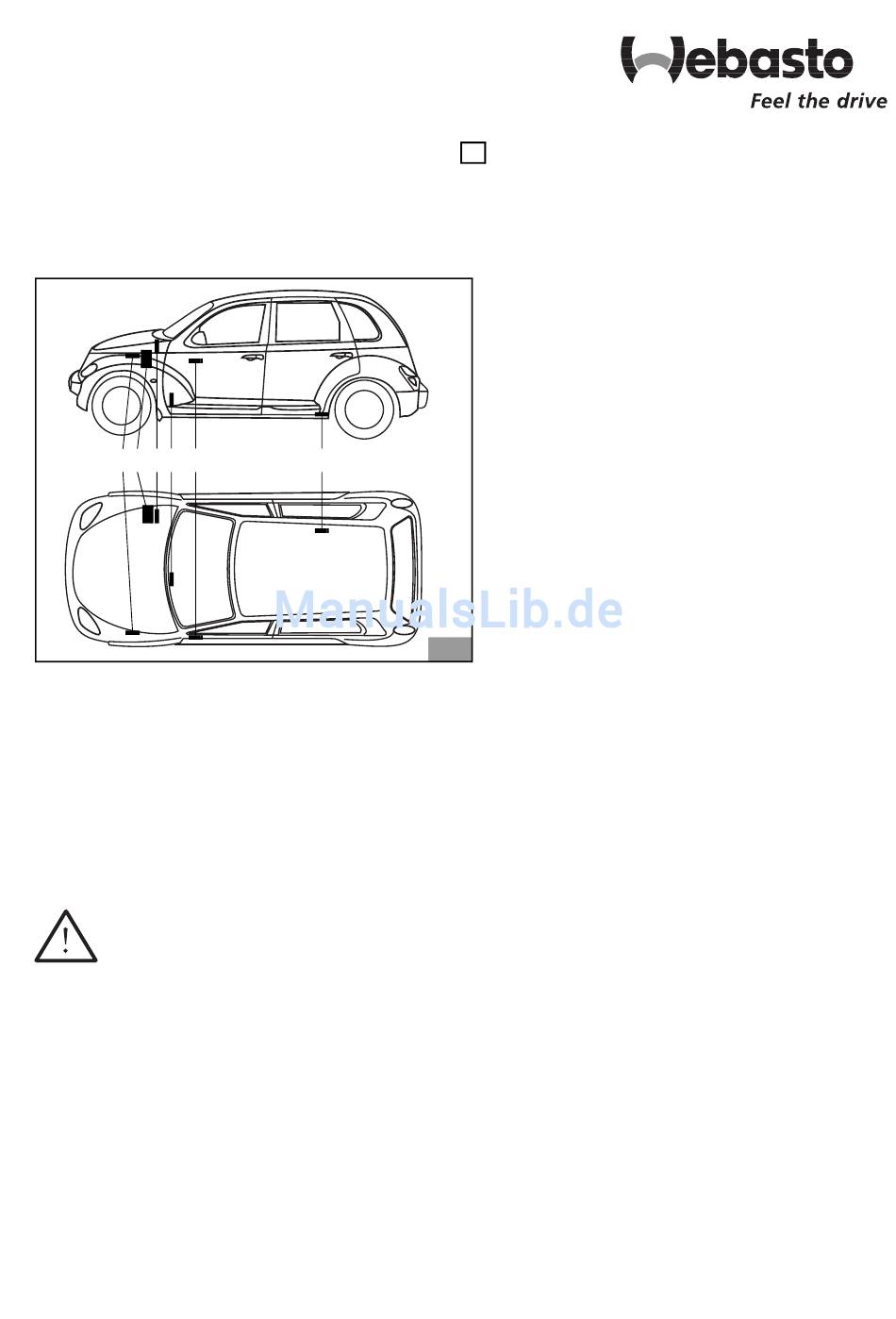

Legende zu Abbildung 1
1 Heizgerät Thermo Top C
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugleitung
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
dent.-Nr. 1301076C
I
e1
00 0002
5
1
1 1
Schutzgebühr 10.- EUR
Einbauanleitung
CHRYSLER PT-Cruiser
Diesel
ab Modelljahr 2002
gültig nur bei Linkslenker
Automatikgetriebe nicht geprüft
Gültigkeit siehe Seite 2
© Webasto AG
