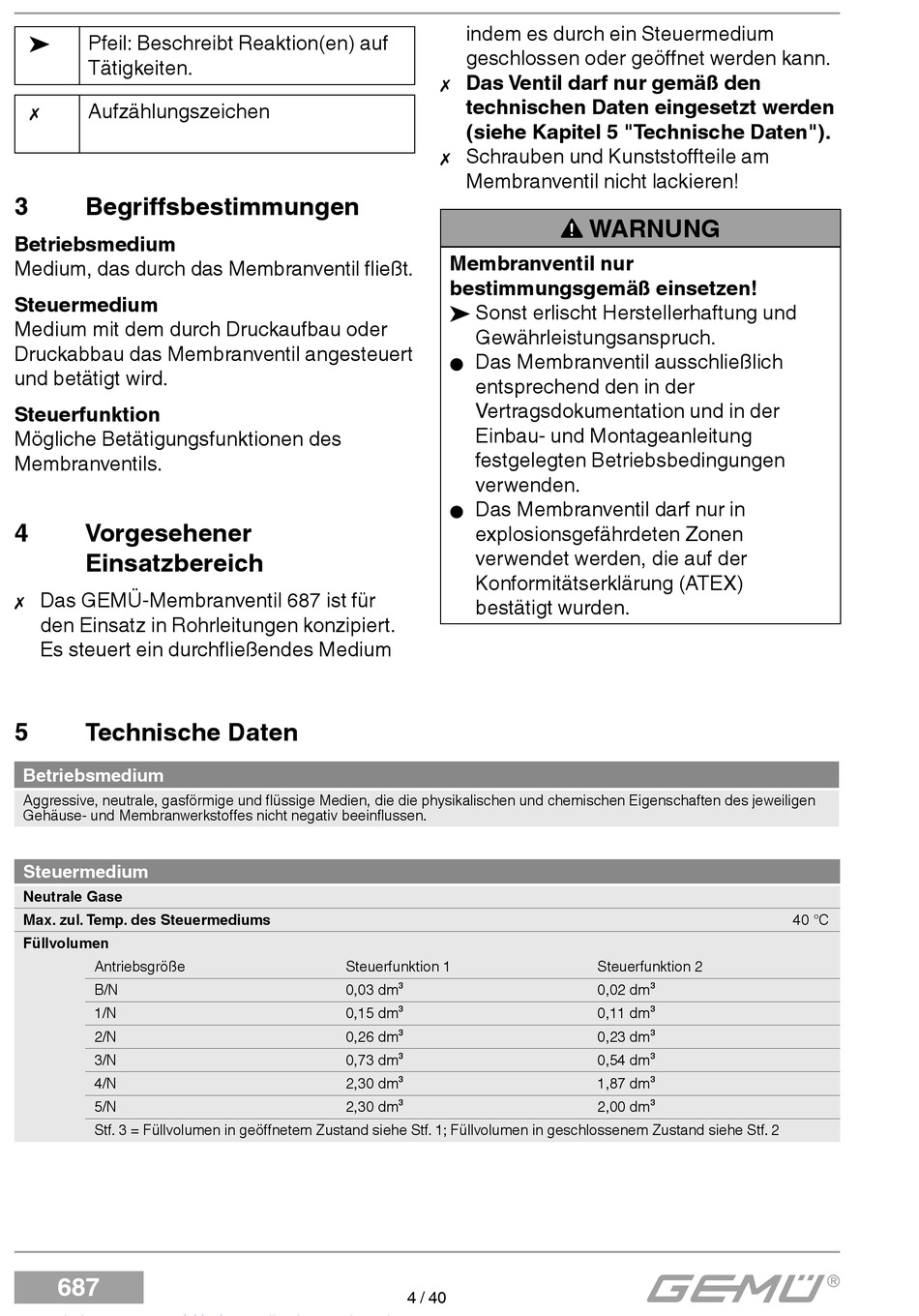

Pfeil: Beschreibt Reaktion(en) auf
®
Tätigkeiten.
Aufzählungszeichen

3 Begriffsbestimmungen
Betriebsmedium
Medium, das durch das Membranventil fließt.
Steuermedium
Medium mit dem durch Druckaufbau oder
Druckabbau das Membranventil angesteuert
und betätigt wird.
Steuerfunktion
Mögliche Betätigungsfunktionen des
Membranventils.
4 Vorgesehener
Einsatzbereich
Das GEMÜ-Membranventil 687 ist für

den Einsatz in Rohrleitungen konzipiert.
Es steuert ein durchfl ießendes Medium
5

Technische Daten

Betriebsmedium
Aggressive, neutrale, gasförmige und flüssige Medien, die die physikalischen und chemischen Eigenschaften des jeweiligen
Gehäuse- und Membranwerkstof fes nicht negativ beeinflussen.
Steuermedium
Neutrale Gase
Max. zul. Temp. des Steuermediums
Füllvolumen
Antriebsgröße
B/N
1/N
2/N
3/N
4/N
5/N
Stf. 3 = Füllvolumen in geöffnetem Zustand siehe Stf. 1; Füllvolumen in geschlossenem Zustand siehe Stf. 2
687
indem es durch ein Steuermedium
geschlossen oder geöff net werden kann.
Das Ventil darf nur gemäß den

technischen Daten eingesetzt werden
(siehe Kapitel 5 "Technische Daten").
Schrauben und Kunststoff teile am

Membranventil nicht lackieren!
Membranventil nur
bestimmungsgemäß einsetzen!
® Sonst erlischt Herstellerhaftung und
Gewährleistungsanspruch.
Das Membranventil ausschließlich
G
entsprechend den in der
Vertragsdokumentation und in der
Einbau- und Montageanleitung
festgelegten Betriebsbedingungen
verwenden.
Das Membranventil darf nur in
G
explosionsgefährdeten Zonen
verwendet werden, die auf der
Konformitätserklärung (ATEX)
bestätigt wurden.
Steuerfunktion 1
0,03 dm³
0,15 dm³
0,26 dm³
0,73 dm³
2,30 dm³
2,30 dm³
4 / 40
WARNUNG
Steuerfunktion 2
0,02 dm³
0,11 dm³
0,23 dm³
0,54 dm³
1,87 dm³
2,00 dm³
40 °C
