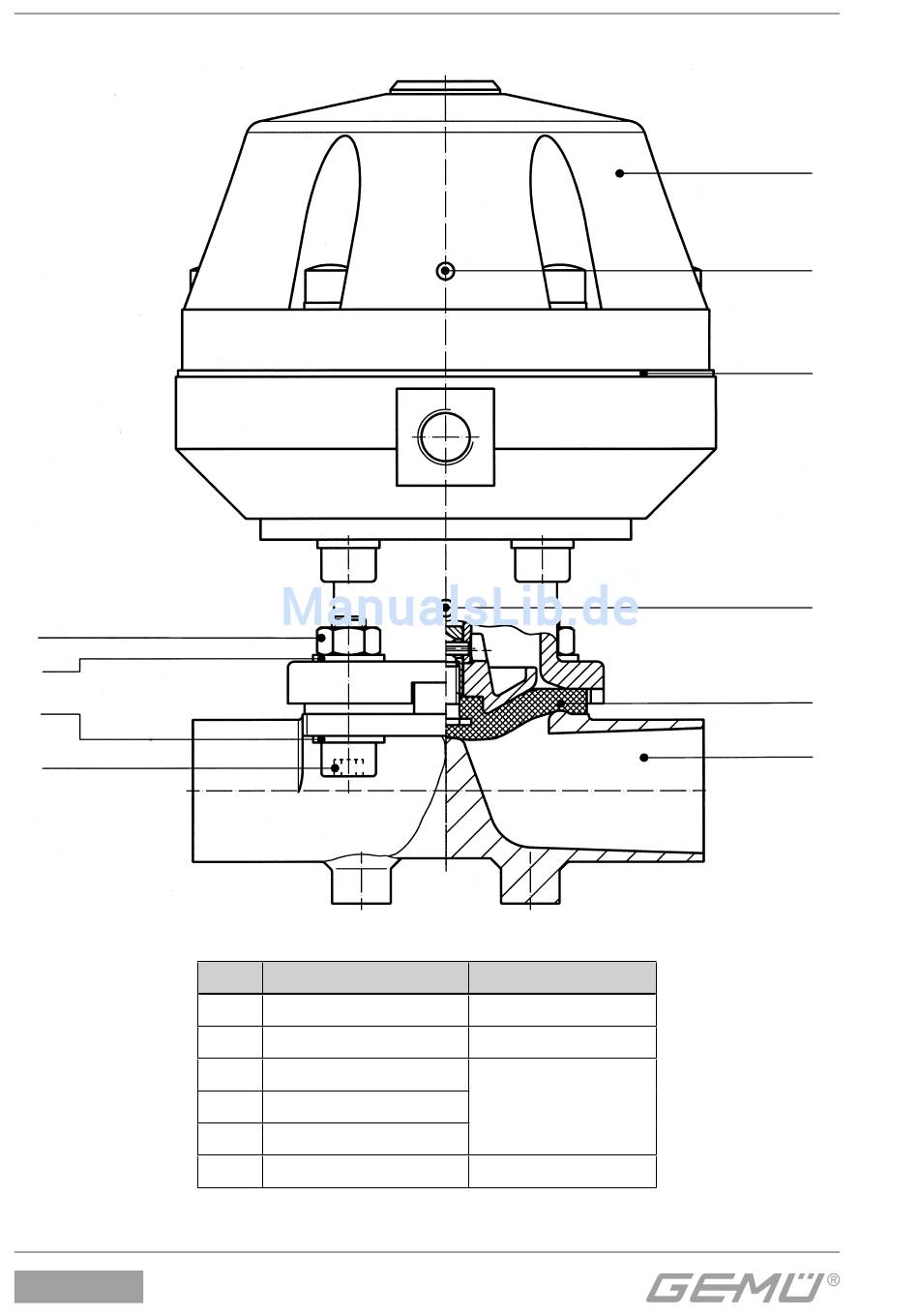

Schnittbild und Ersatzteile

20
19
19
18
687
Pos. Benennung
1 Ventilkörper
2 Membrane
18 Schraube
19 Scheibe
20 Mutter
A Antrieb
Bestellbezeichnung
K600...
600...M
}
687...S30...
9687...
18 / 40
A
Entlüftungs-
bohrung
Steuer-
membrane
Leckagebohrung
2
1
