Taurus Ergometer UB10.5 Pro Montage- Und Bedienungsanleitung Seite 17

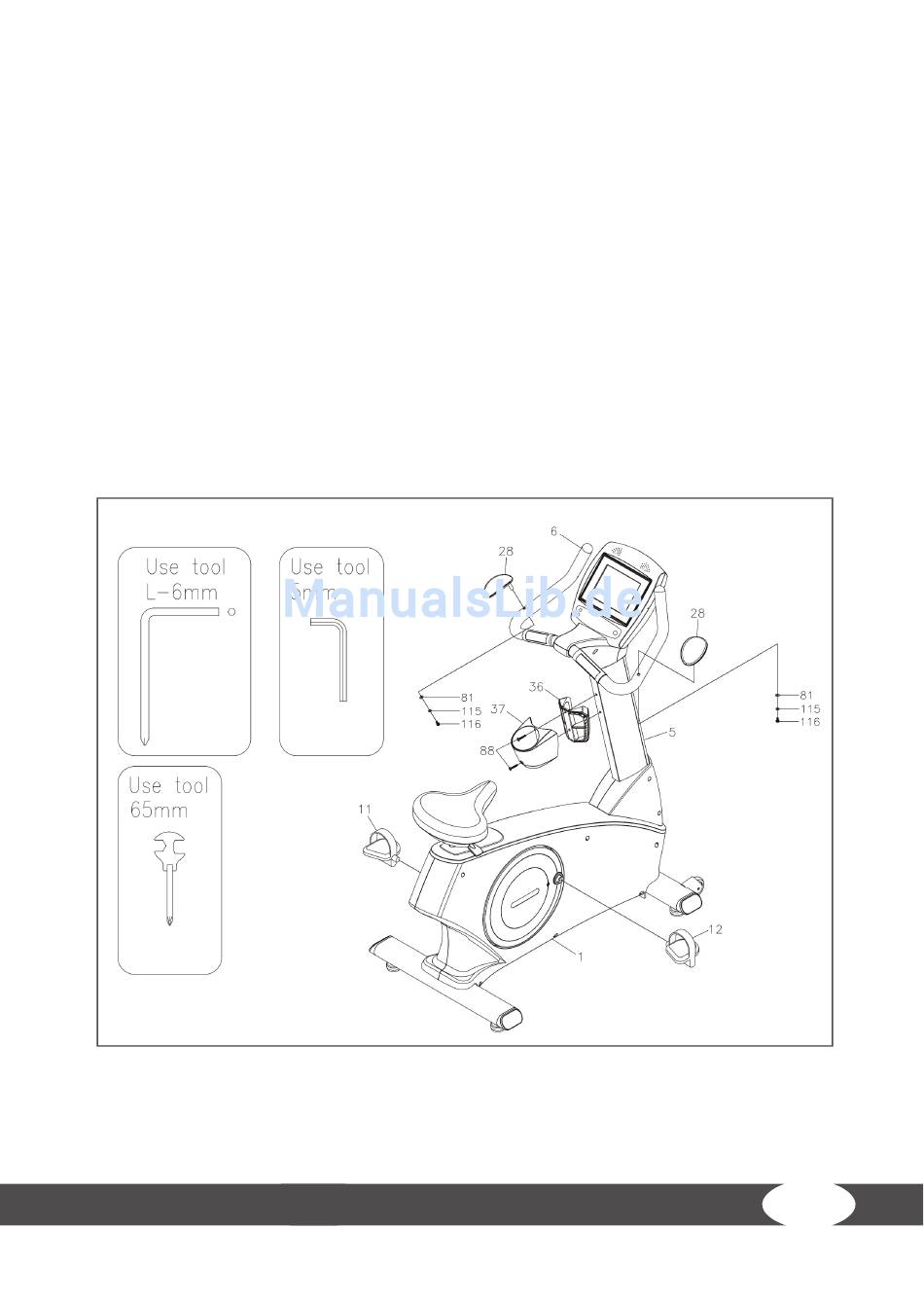

Schritt 8: Montage Armauflagen
a) Befestigen Sie die Armauflagen (28) an den Handgriffen (6) mit zwei Unterlegscheiben (6x13x1.0t)
(81), zwei Federscheiben (M6) (115) und zwei Schrauben (M6xp1.0x12mm) (116).
Schritt 9: Montage Flaschenhalterung und Pedale
a) Befestigen Sie die zwei Teile der Flaschenhalterung (36+37) am Konsolenmast (5) mit den zwei
vorinstallierten Schrauben (M5xp0.8x25mm)(88).
b) Schrauben Sie das rechte Pedal (12) im Uhrzeigersinn fest auf die rechte Tretkurbel. Schrauben Sie
das linke Pedal (11) gegen den Uhrzeigersinn auf die linke Tretkurbel.
Abschließend überprüfen Sie noch einmal, ob alle Schrauben und Muttern fest angezogen
sind.
