Schritt 2: Kabelverbindung
a) Stecken Sie das mittlere Verbindungskabel (113) in das untere Verbindungskabel (114).
Stellen Sie sicher, dass die Kabel nicht eingeklemmt werden.

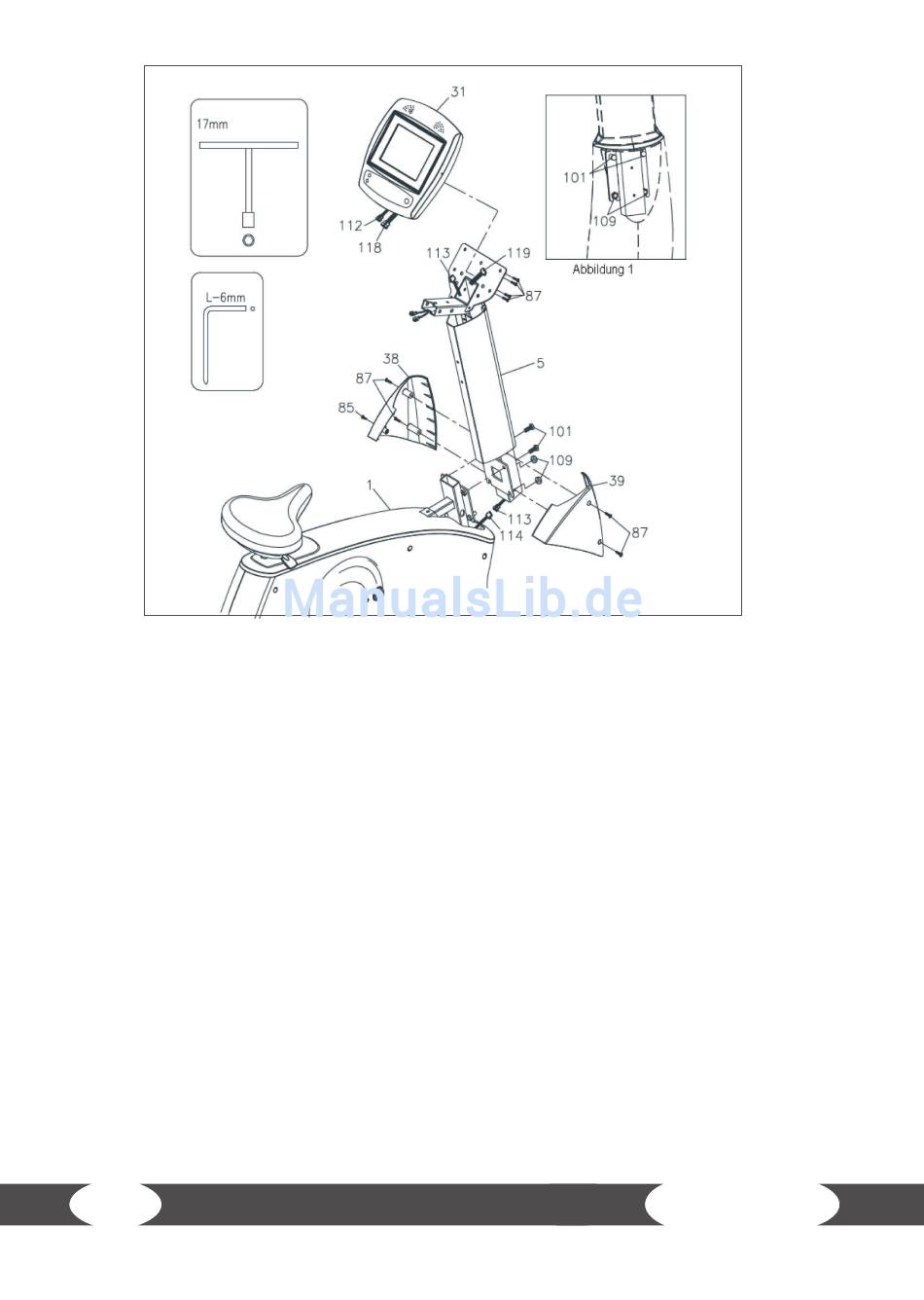

Schritt 3: Montage Konsolenmast
a) Überprüfen Sie, ob zwei Nylonmuttern (M10xp1.5)(109) am Rahmen vorinstalliert wurden. Siehe
Abb. 1.
b) Stecken Sie den Konsolenmast (5) in den Hauptrahmen (1) und befestigen ihn mit zwei
Schrauben (M10xp1.5x25mm) (101). Ziehen Sie anschließend die Muttern fest (M10xp1.5)(109).
Schritt 4: Montage Konsolenmastabdeckungen
a) Befestigen Sie die rechte Konsolenmastabdeckung (39) am Konsolenmast (5) mit zwei Schrauben
(M5xp0.8x15mm)(87).
b) Befestigen Sie die linke Konsolenmastabdeckung (38) am Konsolenmast (5) mit zwei Schrauben
(M5xp0.8x15mm)(87) sowie einer weiteren Schraube (M4x20mm)(85).
