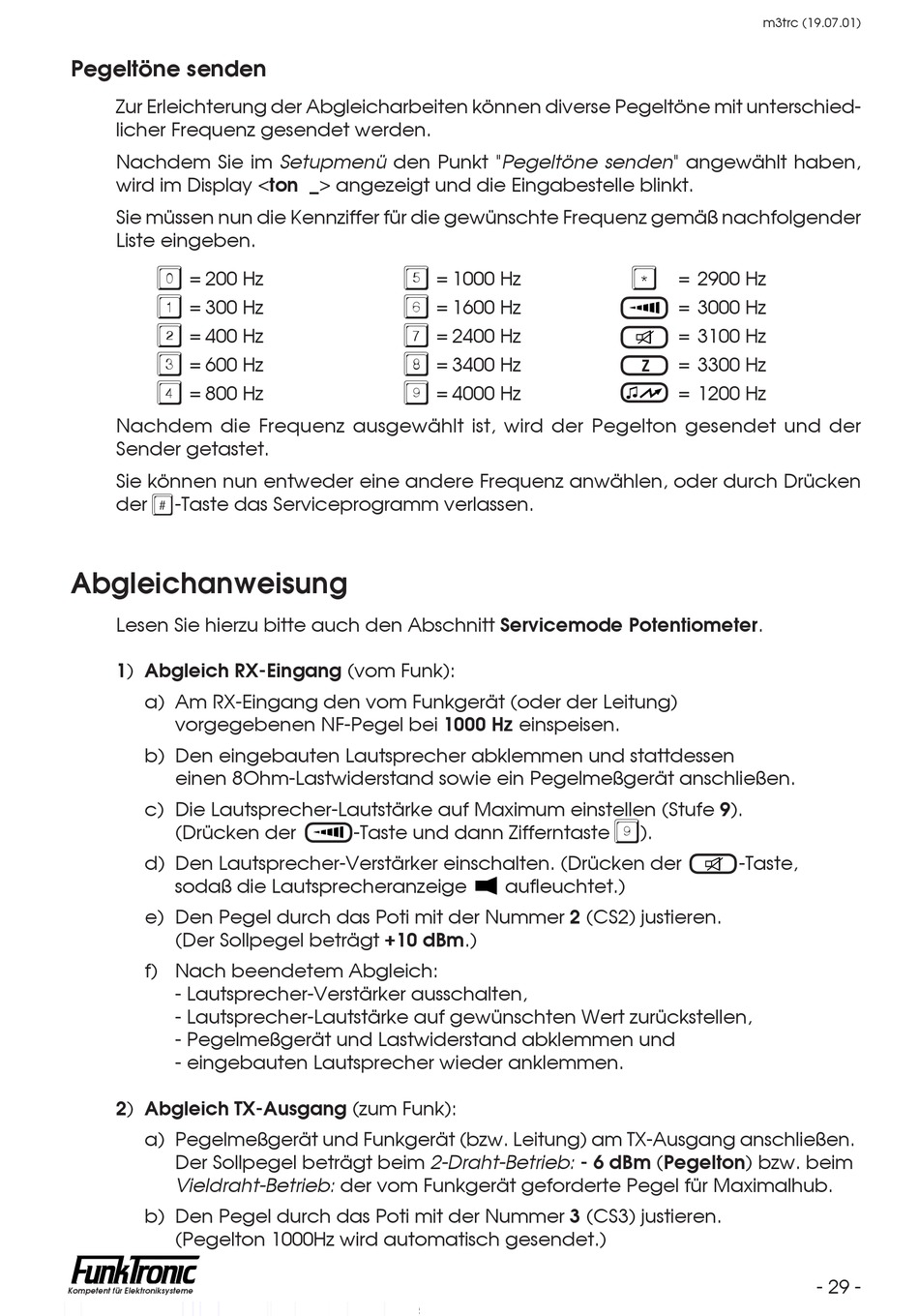

Pegeltöne senden
Zur Erleichterung der Abgleicharbeiten können diverse Pegeltöne mit unterschied-
licher Frequenz gesendet werden.
Nachdem Sie im Setupmenü den Punkt "Pegeltöne senden" angewählt haben,
wird im Display <ton _> angezeigt und die Eingabestelle blinkt.
Sie müssen nun die Kennziffer für die gewünschte Frequenz gemäß nachfolgender
Liste eingeben.
0
= 200 Hz
1
= 300 Hz
2
= 400 Hz
3
= 600 Hz
4
= 800 Hz
Nachdem die Frequenz ausgewählt ist, wird der Pegelton gesendet und der
Sender getastet.
Sie können nun entweder eine andere Frequenz anwählen, oder durch Drücken
#
der
-Taste das Serviceprogramm verlassen.
Abgleichanweisung
Lesen Sie hierzu bitte auch den Abschnitt Servicemode Potentiometer.
1) Abgleich RX-Eingang (vom Funk):
a) Am RX-Eingang den vom Funkgerät (oder der Leitung)
vorgegebenen NF-Pegel bei 1000 Hz einspeisen.
b) Den eingebauten Lautsprecher abklemmen und stattdessen
einen 8Ohm-Lastwiderstand sowie ein Pegelmeßgerät anschließen.
c) Die Lautsprecher-Lautstärke auf Maximum einstellen (Stufe 9).
(Drücken der
d) Den Lautsprecher-Verstärker einschalten. (Drücken der
sodaß die Lautsprecheranzeige
e) Den Pegel durch das Poti mit der Nummer 2 (CS2) justieren.
(Der Sollpegel beträgt +10 dBm.)
f) Nach beendetem Abgleich:
- Lautsprecher-Verstärker ausschalten,
- Lautsprecher-Lautstärke auf gewünschten Wert zurückstellen,
- Pegelmeßgerät und Lastwiderstand abklemmen und
- eingebauten Lautsprecher wieder anklemmen.
2) Abgleich TX-Ausgang (zum Funk):
a) Pegelmeßgerät und Funkgerät (bzw. Leitung) am TX-Ausgang anschließen.
Der Sollpegel beträgt beim 2-Draht-Betrieb: - 6 dBm (Pegelton) bzw. beim
Vieldraht-Betrieb: der vom Funkgerät geforderte Pegel für Maximalhub.
b) Den Pegel durch das Poti mit der Nummer 3 (CS3) justieren.
(Pegelton 1000Hz wird automatisch gesendet.)
