- Seite 1 Major BOS 8a...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Bestellinformationen Major BOS 8a Anschlußmöglichkeiten Bedien- und Anzeige-Elemente Major BOS 8a Trägeranzeige Lautsprecheranzeige Hörkapseln RX-NF-Ausgänge Rufgeber Externer Signalgeber Sendersteuerung Parallelschalten mehrerer Bedienstellen Busy-Leitungen aktivieren Busy-Leitungen einlesen Auswertefunktionen Tonbandsteuerung Tonbandsteuerung (Fortsetzung) Funktionen für TETRA-Digitalfunkgeräte (ab Software Ver. 5.2) Neue Register im MBOS 8:... -
Seite 3: Major Bos 8A

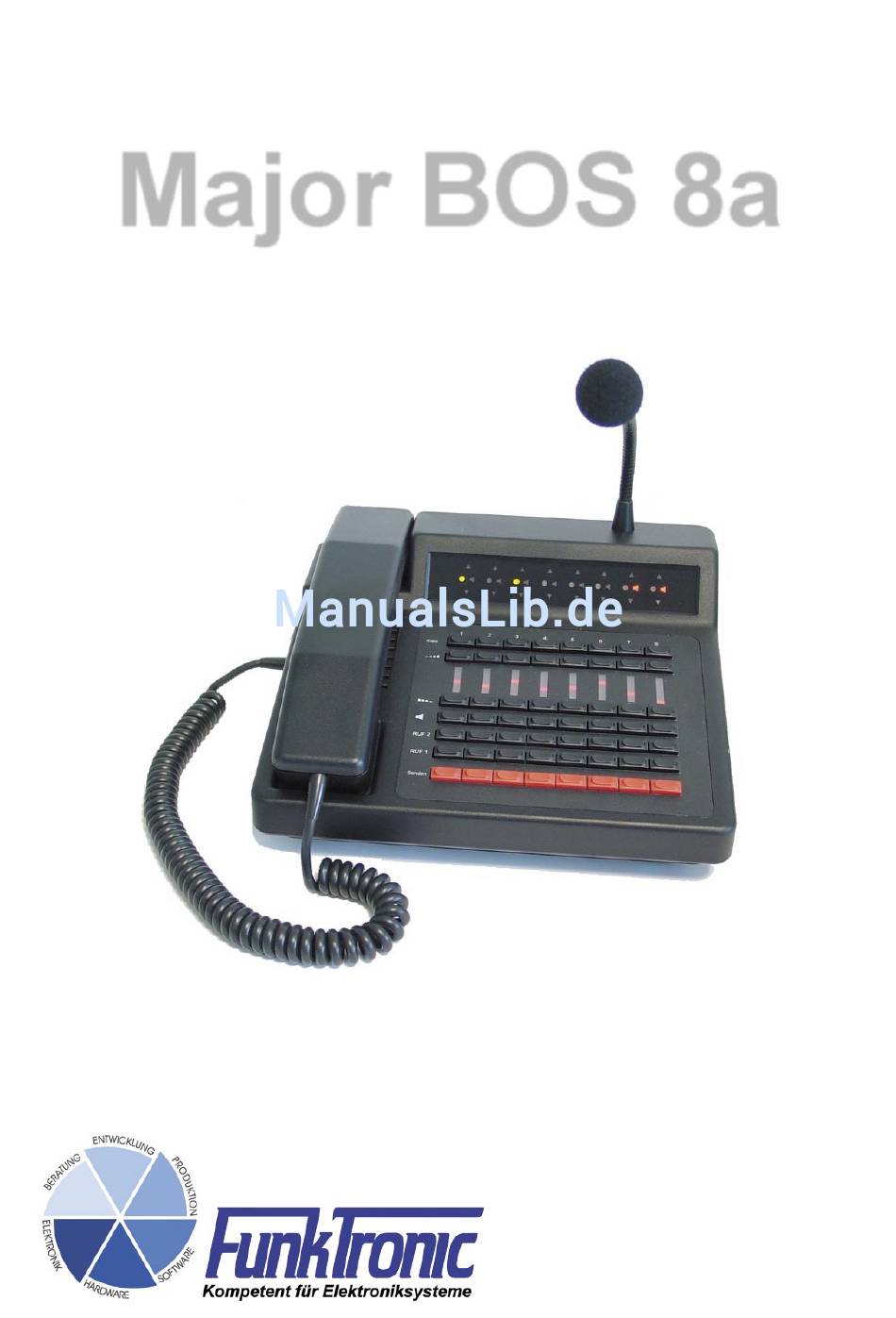

Major BOS 8a Der Major BOS 8a ist ein Bediengerät zur Fernbedienung von bis zu acht Funkanlagen. Verschiedene Betriebsparameter können entweder im Werk oder vom Errichter der Anlage programmiert werden. Anschlußmöglichkeiten Zum Betrieb ist eine 12 Volt Gleichspannungsquelle erforderlich. Es können bis zu acht Sprechkreise (Funkgeräte, ELA-/Sprechanlagen etc.), eine ext. -
Seite 4: Bedien- Und Anzeige-Elemente Major Bos 8A
Bedien- und Anzeige-Elemente Major BOS 8a Sende- , Träger- , Lautsprecher- und Anwahlanzeigen Anwahltasten Lautstärketasten (lauter) Lautstärkeanzeigen (LED-Zeile) Lautstärketasten (leiser) Lautsprechertasten (stumm) Ruftasten (Ruf 2) Ruftasten (Ruf 1) Sendetasten (für Schwanenhalsmikrofon) Lautsprecher Handapparat mit Sendetaste Schwanenhals-Mikrofon mbos8a (13.03.2014) - 4 -... -
Seite 5: Bedien- Und Anzeigeelemente
Bedien- und Anzeige-Elemente Tastatur Die Tastatur umfaßt für jeden der acht Sprechkreise folgende Funktionen: Kreis Anwahltaste Lautstärke lauter Lautstärke leiser Lautsprecher stummschalten Ruf 1 Ruftaste für Tonruf 1 Ruf 2 Ruftaste für Tonruf 2 Senden Sendetaste Trägeranzeige Für jeden der acht Sprechkreise gibt es eine eigene Trägeranzeige . -
Seite 6: Gesprächsführung Mit Einem Teilnehmer
Gesprächsführung mit einem Teilnehmer Um sich auf einen der acht Sprechkreise aufzuschalten, drücken Sie die betreffende Anwahltaste. Zum deaktivieren Taste erneut drücken. Je nach Konfiguration des EEPROM-Registers 030 in Bit 1 können Sie entweder mehrere Kreise gleichzeitig anwählen, oder immer nur einen Kreis. Register 030 Anzahl anwählbarer Kreise Bit 1:... - Seite 7 Sie schließen eine passende Hör/Sprechgarnitur an und drücken die zugehörige Sendetaste an PTT2 (z.B. Fußtaster). Dadurch wird ebenfalls der Sender des angewählten Sprechkreises eingeschaltet und Sie können über das Mikrofon der Hör/Sprechgarnitur mit dem Teilnehmer sprechen. Sie hören den Teilnehmer je nach Konfiguration entweder dauernd im Hörer der Garnitur oder erst nach Loslassen der Sendetaste.
- Seite 8 Lautsprecher (Fortsetzung) Im EEPROM-Register 02A in Bit 0 kann konfiguriert werden, ob die Empfangs-NF aller Sprechkreise (ohne Muting) auf den Lautsprecher geschaltet ist, oder ob die entsprechenden Kreise zusätzlich auch angewählt sein müssen. Register 02A Empfangs-NF auf Lautsprecher Bit 0: 0 = alle Kreise ohne Muting 1 = nur angewählte Kreise ohne Muting Die gewünschte Lautstärke des eingeschalteten Lautsprechers kann für jeden Sprechkreis...
-
Seite 9: Hörkapseln
Hörkapseln Die Hörkapseln des Handapparats und der Sprechgarnitur geben immer die Empfangs-NF der angewählten Sprechkreise wieder. Die Hörkapsel-NF einzelner Sprechkreise kann entweder manuell durch die Anwahltasten oder automatisch beim Senden auf dem eigenen oder einem anderen Kreis stummgeschaltet werden. a) Im EEPROM-Register 022 kann für die Sprechkreise 1..8 (Bit 0..7) konfiguriert werden, ob beim Senden auf dem eigenen Kreis die Hörkapsel-NF stummgeschaltet wird. -
Seite 10: Rx-Nf-Ausgänge
Bit 7: Rufgeber Der Major BOS 8a verfügt über einen integrierten Rufgeber für die Tonrufe Ruf 1 und Ruf 2. Die Rufe werden für jeden Sprechkreis direkt mit den entsprechenden Tasten des Bedienfelds gesendet. Der Tonruf wird jeweils so lange gesendet, wie die betreffende Taste gedrückt wird. -
Seite 11: Externer Signalgeber
Durch die Open-Collector-Ausgänge können problemlos mehrere Bedienstellen parallelgeschaltet werden. Telefon-NF-Anschluß Der Telefon-NF Anschluß ist nicht mehr im Major BOS 8a integriert. Durch den Anschluß des externen Headsetadapters kann das Headset aber wieder als gemeinsame Besprechungseinheit für Telefon und Funk verwendet werden. Die Umschaltung des Headsets zum Telefon erfolgt durch den Optokopplereingang, der entsprechend programmiert sein muß... -
Seite 12: Anwahl Von Sprechkreisen
Kreisdeaktivierung auch der Lautsprecher ausgeschaltet werden soll. Optokoppler-Eingang Der am Major BOS 8a an Buchse ST14a vorhandene Optokoppler-Eingang kann im EEPROM-Register 047 für verschiedene Funktionen programmiert werden. a) Wird dieses Register mit dem Wert '00' codiert, so schaltet der Optokoppler-Eingang bei Aktivierung die Hör/Sprechgarnitur auf den Telefon-NF-Anschluß... -
Seite 13: Parallelschalten Mehrerer Bedienstellen
Da die NF-Ausgänge nur beim Senden aufgeschaltet sind und die NF-Eingänge durch Abziehen der Jumper J1 bis J4 hochohmig geschaltet werden können, kann man ohne weiteres mehrere Major BOS 8a zusammenschalten. Dazu müssen lediglich alle Verbindungen mit den einzelnen Sprechkreisen (TX-NF, RX- NF, Squelch und Sendertastung) zu den zusätzlichen Bedienstellen parallel geschaltet... -
Seite 14: Busy-Leitungen Einlesen
Kreis 7 als blinkende Anwahlanzeige/Sendeanzeige (0/1) Bit 7: Kreis 8 als blinkende Anwahlanzeige/Sendeanzeige (0/1) Ferner kann konfiguriert werden, wie der Major BOS 8a mit belegten Sprechkreisen verfährt: z.B. kann die Sendertastung gesperrt sein und/oder die Empfangs-NF für den Lautsprecher (und den RX-NF-Ausgang) stummgeschaltet sein: a) Im EEPROM-Register 02E kann für die Sprechkreise 1..8 (Bit 0..7) konfiguriert werden,... -
Seite 15: Zuordnung Der Sprechkreise Zu Den Uga-Modulen
Sprachaufzeichnungseinrichtung anzuschließen. In Verbindung mit dem Major BOS 8a können bestimmte (in den UGA-Modulen in der TBBox4) vorprogrammierte Rufe wie Tonfolgen oder Eintöne (z.B. Ruf1, Ruf2) ausgewertet werden. Der Auswertezustand wird über den I²C-Bus (Stecker ST14) zum Major BOS 8a übertragen. -
Seite 16: Auswertefunktionen
Auswertefunktionen In jedem TBBox4 können bis zu 4 UGA-Module bestückt werden, so daß bei 2 angeschlossenen TBBox4 bis zu 8 UGA-Module für Auswertefunktionen zur Verfügung stehen. Jedes UGA-Modul kann so programmiert werden, daß bei Auswertung bestimmter Signalisierungen (Eintöne, Tonfolgen) wahlweise einer der beiden Schaltausgänge DEC1 oder DEC2 kurzzeitig (z.B. -
Seite 17: Tonbandsteuerung (Fortsetzung)
Tonbandsteuerung (Fortsetzung) Register 03A Tonband-Schaltkontakt TBBox4(2) gesteuert durch Bit 0: Kreis 1 NEIN/JA (0/1) Bit 1: Kreis 2 NEIN/JA (0/1) Kreis 3 NEIN/JA (0/1) Bit 2: Kreis 4 NEIN/JA (0/1) Bit 3: Kreis 5 NEIN/JA (0/1) Bit 4: Kreis 6 NEIN/JA (0/1) Bit 5: Bit 6: Kreis 7 NEIN/JA (0/1) -
Seite 18: Koppelfeld Für Funküberleitung (Optional)
Beispielprogrammierung: Funkkreise 1-6 analog, Funkkreise 7-8 digital Lautsprecher soll nur den gerade besprochenen Kreis wiedergeben Register 020: C0 Register 021: 00 Register 054: C0 Die zu programmierenden Werte in allen 3 Registern berechnen sich wie folgt: Funkkreis 1: 1 Funkkreis 2: 2 Funkkreis 3: 4 Funkkreis 4: 8 Die Zahlen aller ausgewählten Funkkreise sind zu addieren und das Ergebnis... -
Seite 19: Neue Register Im Mbos 8
auch auf den eigenen Kreis übergeleitet (RS1). Ab Software Version V3.8 der Major BOS 8 Hauptplatine lassen sich die Überleitkreise auch durch die RS232 aktivieren und deaktivieren. Dazu gibt es den neuen Befehl ‚$Kxx‘. xx (00-FF) entspricht dabei den aktiven Kreisen wie auch im Register 080-087 programmierbar. -
Seite 20: Monitorstatus
Serviceprogramm Der Major BOS 8a verfügt über eine RS-232-Schnittstelle mit folgender Spezifikation: 19200 Baud, 1 Startbit, 8 Datenbits, No Parity, 1 Stopbit Die Anschlüsse für die RS-232-Schnittstelle (RXD,TXD,GND) befinden sich auf dem 8-pol. RJ45-Stecker ST10. Siehe Abschnitt Anschlußbelegung. Um das Serviceprogramm nutzen zu können, muß an diese RS-232-Schnittstelle ein einfaches Terminal oder ein PC mit Terminalprogramm angeschlossen werden. -
Seite 21: Programmiermode Eeprom
Hinweis 1: Verändern Sie keine Register/Registerstellen, die nicht in dieser Anleitung beschrieben sind oder deren Funktion Ihnen unklar oder unbekannt ist ! Hinweis 2: Fast alle im Major BOS 8a einstellbaren Werte (z.B. Zeiten etc.) müssen als HEX-Zahlen programmiert werden. -
Seite 22: Eeprom-Adressen
EEPROM-Adressen Register Codierung für Lautstärkewert nach dem Einschalten für Kreis 1 Kreis 2 Kreis 3 Kreis 4 Kreis 5 Kreis 6 Kreis 7 Kreis 8 RX-NF-Ausgang (beim Senden auf eigenem Kreis) für Kreis 1 AUS/EIN (0/1) Bit 0: Kreis 2 AUS/EIN (0/1) Bit 1: Bit 7: Kreis 8 AUS/EIN (0/1) -
Seite 23: Eeprom-Adressen (Fortsetzung)
EEPROM-Adressen (Fortsetzung) Register Codierung für Lautsprecher-Schaltzustand nach dem Einschalten Bit 0: Kreis 1 AUS/EIN (0/1) Bit 1: Kreis 2 AUS/EIN (0/1) Bit 7: Kreis 8 AUS/EIN (0/1) Monitorstatus nach dem Einschalten 00 = Monitorfunktion ist ausgeschaltet 01 = Sondersteuerfunktion(WED) ist eingeschaltet 02 = Monitorfunktion ist eingeschaltet angewählte Kreise speichern Nein/Ja (00/01) Lautsprecher-Schaltzustände speichern Nein/Ja (00/01) -
Seite 24: Eeprom-Adressen (Fortsetzung)
EEPROM-Adressen (Fortsetzung) Register Codierung für Sendertastung gesperrt bei belegtem Bit 0: Kreis 1 NEIN/JA (0/1) Bit 1: Kreis 2 NEIN/JA (0/1) Bit 7: Kreis 8 NEIN/JA (0/1) Lautsprecher-NF stummgeschaltet bei belegtem Bit 0: Kreis 1 NEIN/JA (0/1) Kreis 2 NEIN/JA (0/1) Bit 1: Bit 7: Kreis 8 NEIN/JA (0/1) -
Seite 25: Eeprom-Adressen (Fortsetzung)
EEPROM-Adressen (Fortsetzung) Register Codierung für Lautsprecher-Einschaltdauer [N * 1sec] bei DEC1 für Kreis 1 Kreis 2 Kreis 3 Kreis 4 Kreis 5 Kreis 6 Kreis 7 Kreis 8 Taste die durch INP1 auf MBOS8W simuliert wird Taste die durch INP2 auf MBOS8W simuliert wird Optokoppler-Eingang 1. -
Seite 26: Eeprom-Adressen (Fortsetzung)
EEPROM-Adressen (Fortsetzung) Register Codierung für Headset-Erkennung mit PTT2-Eingang am Headset-Stecker (ST10) PTT2 aktiv ==> Headsetmikrofon wird verwendet PTT2 aus ==> Schwanenhalsmikrofon wird verwendet 00 = normale PTT-Funktion, PTT2 ist Headset-PTT > 00 = PTT2 ist Headset-Erkennung, offen ist SH-Mikro, aktiv ist HS-Mikro >... -
Seite 27: Eeprom-Adressen (Fortsetzung)
EEPROM-Adressen (Fortsetzung) Register Codierung für Auswahl Analog- oder Digitalfunkgerät (ab SW Ver. 5.2) 0 = Analogfunkgerät, 1 = Digitalfunkgerät Bit 0 - 3: Funkgerät 1 bis 4 Bit 4 - 7: Funkgerät 5 bis 8 vordefinierte Überleitkreise bei langem Tastendruck der Lautsprechertaste von Kreis 1 BIT0 = Kreis 1 .. -
Seite 28: Jumper Und Potentiometer
Jumper und Potentiometer Mit Hilfe von mehreren Jumpern und Potentiometern können bei Bedarf verschiedene Konfigurationen und Justierungen vorgenommen werden. Siehe Lageplan. Aus der folgenden Tabelle können Sie deren Funktion entnehmen: Jumper Funktion RX-NF-Eingang Sprechkreis 1 ist 600Ohm/3kOhm (1/2) RX-NF-Eingang Sprechkreis 2 ist 600Ohm/3kOhm (1/2) RX-NF-Eingang Sprechkreis 3 ist 600Ohm/3kOhm (1/2) RX-NF-Eingang Sprechkreis 4 ist 600Ohm/3kOhm (1/2) RX-NF-Eingang Sprechkreis 5 ist 600Ohm/3kOhm (1/2) -
Seite 29: Lageplan
Lageplan mbos8a (13.03.2014) - 29 - Kompetent für Elektroniksysteme... -
Seite 30: Abgleichanweisung
Abgleichanweisung Die NF-Pegel sind bereits ab Werk korrekt voreingestellt. Im Bedarfsfall gehen Sie bitte nach folgender Anweisung vor. Abgleich RX-Eingänge (Kreis 1..8) (vom Funk): Am RX-Eingang Kreis 1 (2, 3, ... 8) den vom Funkgerät vorgegebenen NF-Pegel bei 1000 Hz einspeisen. Sprechkreis 1 (2, 3, ... -
Seite 31: Steckerbelegung
Steckerbelegung ST12 ST10 ST14A ST14 Alle Skizzen zeigen die Buchsen als Aufsicht von hinten auf den Major. Es sind zwei Buchsen für ein Headset vorhanden. Belegung 1- 8 (Funkkreise) An ST14 wird das Headset angeschlossen und an ST1 - 8 ST14A kann eine externe PTT-Taste (z.B. -
Seite 32: Anschlusskabel Zum Pc (Rs232, Best.nr. 635090)
Steckerbelegung (Fortsetzung) Buchse ST15 für ext. RX-NF-Verstärker (26-polige Latch-Buchse intern) Pin 1 RX-NF-Ausgang Sprechkreis 1 LS1 (Lautsprecher-NF) Pin 2 RX-NF-Ausgang Sprechkreis 2 LS2 (Lautsprecher-NF) RX-NF-Ausgang Sprechkreis 3 LS3 (Lautsprecher-NF) Pin 3 RX-NF-Ausgang Sprechkreis 4 LS4 (Lautsprecher-NF) Pin 4 RX-NF-Ausgang Sprechkreis 5 LS5 (Lautsprecher-NF) Pin 5 RX-NF-Ausgang Sprechkreis 6 LS6 (Lautsprecher-NF) Pin 6... -
Seite 33: Technische Daten
Technische Daten Versorgung Spannung +12V -15% +25% Stromaufnahme typ. 350 mA (max. 650 mA) Eingangspegel (RX-In), (von Kreis 1..8) Werksseitig eingestellt auf 775 mV (= 0 dBm) / 600 Ohm 500 mV (= -3,8 dBm) / 200 Ohm Einstellbereich (mit Poti P12..P19) - 8 dBm bis +3 dBm Eingangsimpedanz 600 Ohm oder 3 kOhm... -
Seite 34: Allgemeine Sicherheitshinweise
Käufer oder Anwender dazu verpflichtet, die aus unserer Produktion stammenden Altgeräte versand- und verpackungskostenfrei an uns zurückzusenden, damit die Firma FunkTronic GmbH diese Altgeräte auf eigene Kosten vorschriftsmäßig entsorgen kann. Altgeräte senden Sie bitte zur Entsorgung an: FunkTronic GmbH Breitwiesenstraße 4... - Seite 35 Revisionsvermerke Durchgeführte Änderungen sind in diesem Abschnitt nur stichwortartig aufgeführt. Für detaillierte Informationen lesen Sie bitte die entsprechenden Kapitel. 07.11.07 (WP) - erstellt ( V1.0) 21.12.07 (WP) - Fehler in der Steckerbelegung korrigiert (S.4 / S.30) 18.05.08 (WP) - Textkorrektur 'Monitoring-Interface TBBox 4' (S.17) - Tabelle 'Jumper und Potentiometer' - Ansicht verändert (S.27) 09.11.2011 - Register für TETRA Digitalfunkgeräte...
-
Seite 36: Anhang
Anhang Umrechnungstabelle (HEX <--> Dezimal) Die zu einer Dezimalzahl (< 256) gehörige HEX-Zahl (2-stellig !) kann direkt aus folgender Tabelle entnommen werden : HEX $x0 $x1 $x2 $x3 $x4 $x5 $x6 $x7 $x8 $x9 $xA $xB $xC $xD $xE $xF 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143...
