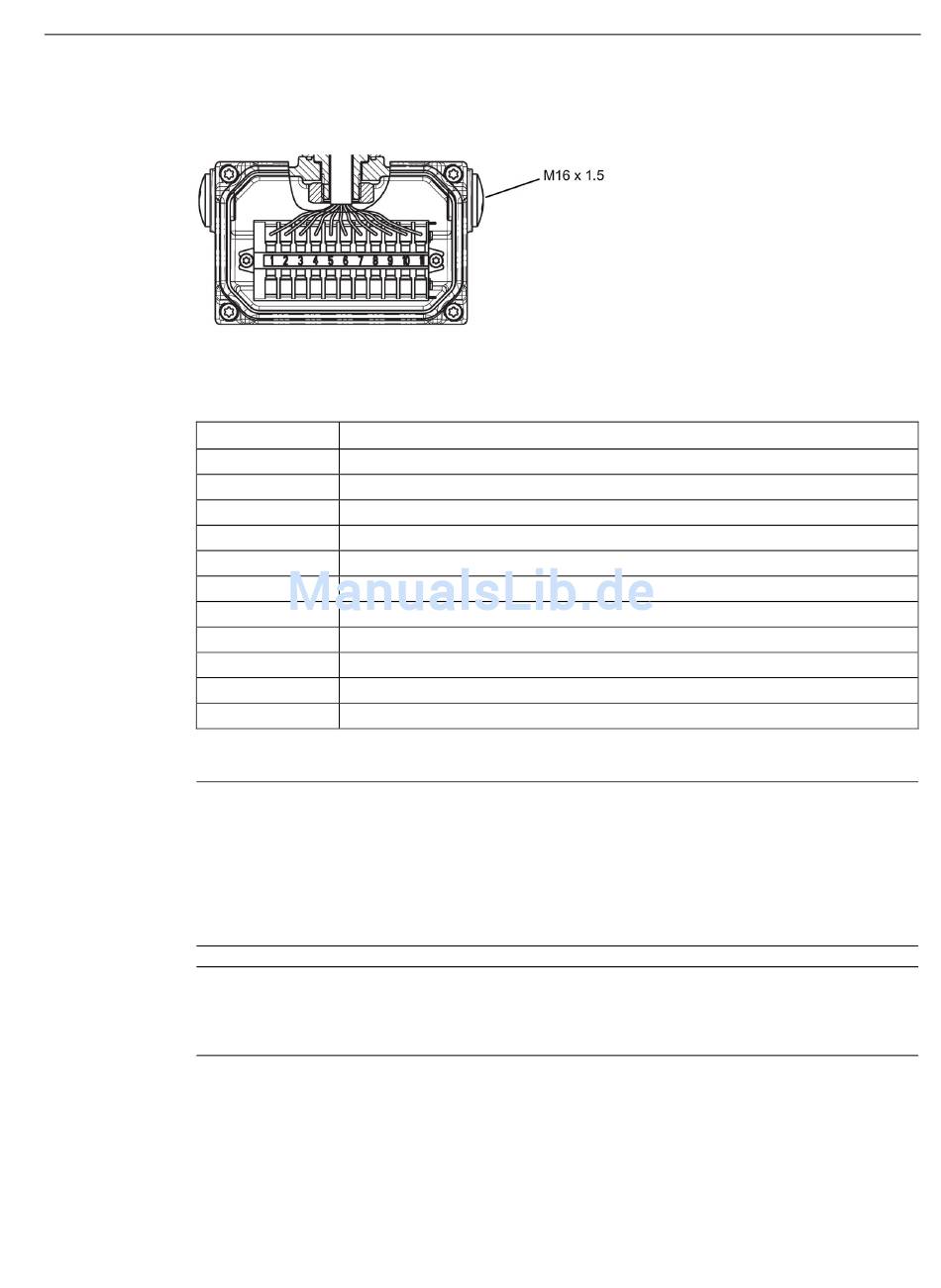

Bild 5-14
Für den Anschluss des HTL-Inkrementalgebers gilt folgende Signalbelegung:
Klemme
1
2
3
4
5
6
7
8
9
10
11
Hinweis
Zusätzlich gelieferte Sensoren
Schließen Sie folgende zusätzliche Sensoren im Klemmenkasten gemäß Kapitel
"Klemmenkasten" an:
• Temperatursensor als Reserve oder
• Kaltleiterkette für Warnung und Abschaltung
Hinweis
Temperatursensor
Der Typ des Temperatursensors befindet sich auf dem Leistungsschild.
Hauptmotoren 1PH808/1PH810
Betriebsanleitung, 04/2017, 610.48004.01f
Geberanschluss über zusätzlichen Anschlusskasten
Signalbelegung
-1R2
+1R1
B*
R
R*
A
A*
CTRL
B
M-Encoder
P-Encoder
Anschluss
5.2 Elektrischer Anschluss
