1
Überwurfmutter
3
Schlaucholive
882 Compact IC plus – Anion
1

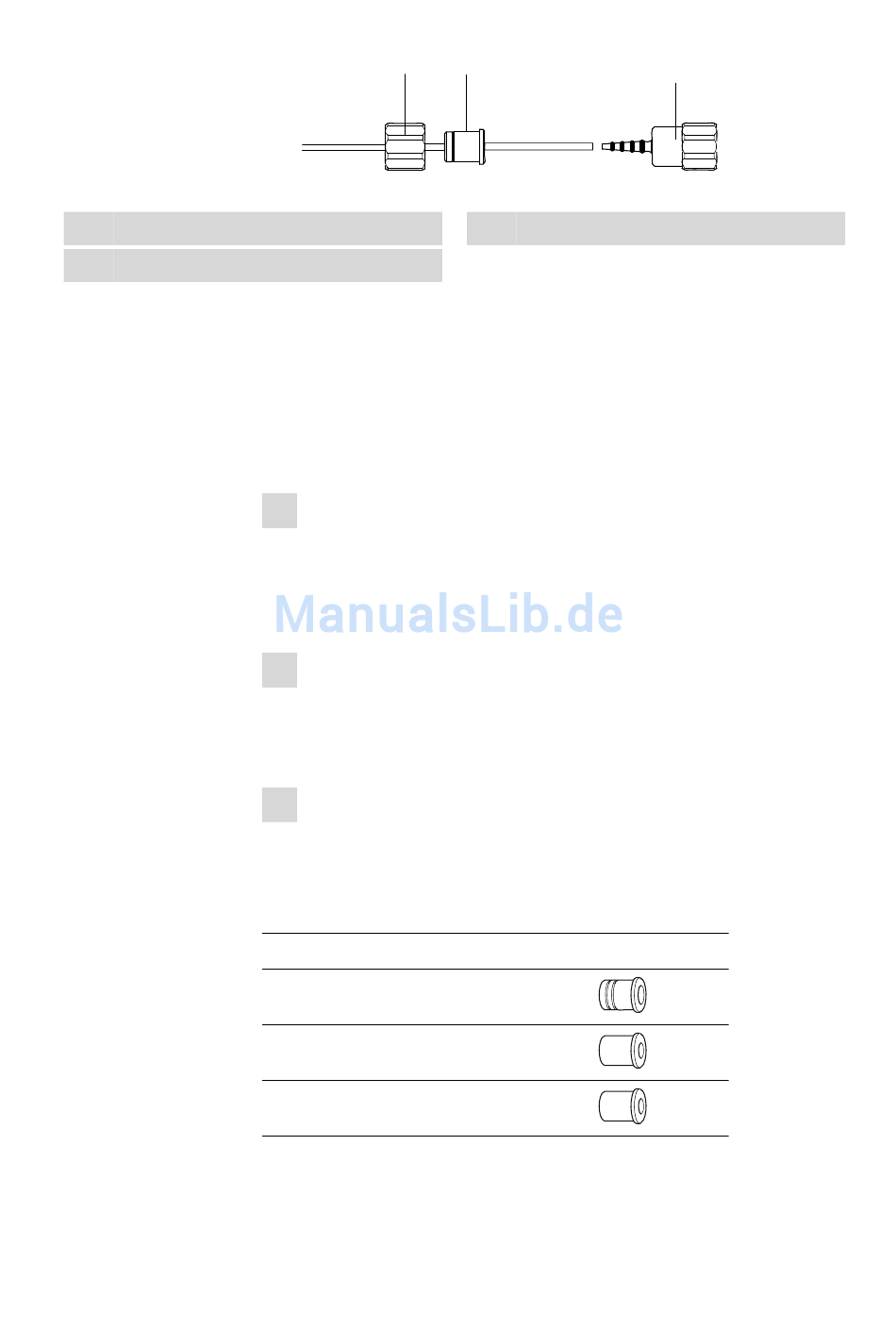

Abbildung 23
Überwurfmutter (23-1) auf den Pumpschlauch schieben.
￭
Den geeigneten Adapter (23-2) wählen und auf den Pump-
￭
schlauch schieben. Der Typ des Adapters hängt vom Pump-
schlauch ab (siehe Tabelle 1, Seite 41).
Schlaucholive (23-3) auf den Pumpschlauch aufstecken.
￭
Überwurfmutter (23-1) auf der Schlaucholive (23-3) festschrau-
￭
ben.
4 Pumpschlauch einlegen
Den Anpresshebel ganz nach unten drücken.
￭
Den Pumpschlauch in die Schlauchkassette einlegen. Die Stopper
￭
(21-3) müssen dabei in die entsprechende Halterung der
Schlauchkassette einrasten.
5 Schlauchkassette einsetzen
Die Schlauchkassette in den Halterungsnocken einhängen und in
￭
den Kassettenhalter hineindrücken, bis der Schnapphebel einras-
tet.
6 Kapillaren anschliessen
Die entsprechenden Kapillaren mit PEEK-Druckschrauben (21-1)
￭
an den beiden Schlaucholiven festschrauben.
Tabelle 1
Pumpschläuche und die passenden Adapter
Pumpschlauch
6.1826.020 (blau/blau)
6.1826.310 (orange/grün)
6.1826.320 (orange/gelb)
2
Pumpschlauch-Verbindung ohne Filter installieren
2
Adapter
Adapter
3 Installation
3
￭￭￭￭￭￭￭￭
41
