3.9 Hochdruckpumpe
1
Druckschraube
Zum Anschliessen der Kupplung (14-
der Pumpenkopf-Eingangskapillare (13-
Kann zusammen mit der Kupplung unter der
Nummer (6.2744.230) bestellt werden.
3
Klemmschraube
5
Stützring
30
￭￭￭￭￭￭￭￭
Hinweis
Der Eluent-Ansaugschlauch ist beim neu ausgelieferten Gerät bereits
installiert. Die folgende Installationsanweisung muss bei der ersten
Installation nicht durchgeführt werden.
Eingang zur Hochdruckpumpe anschliessen
1
2

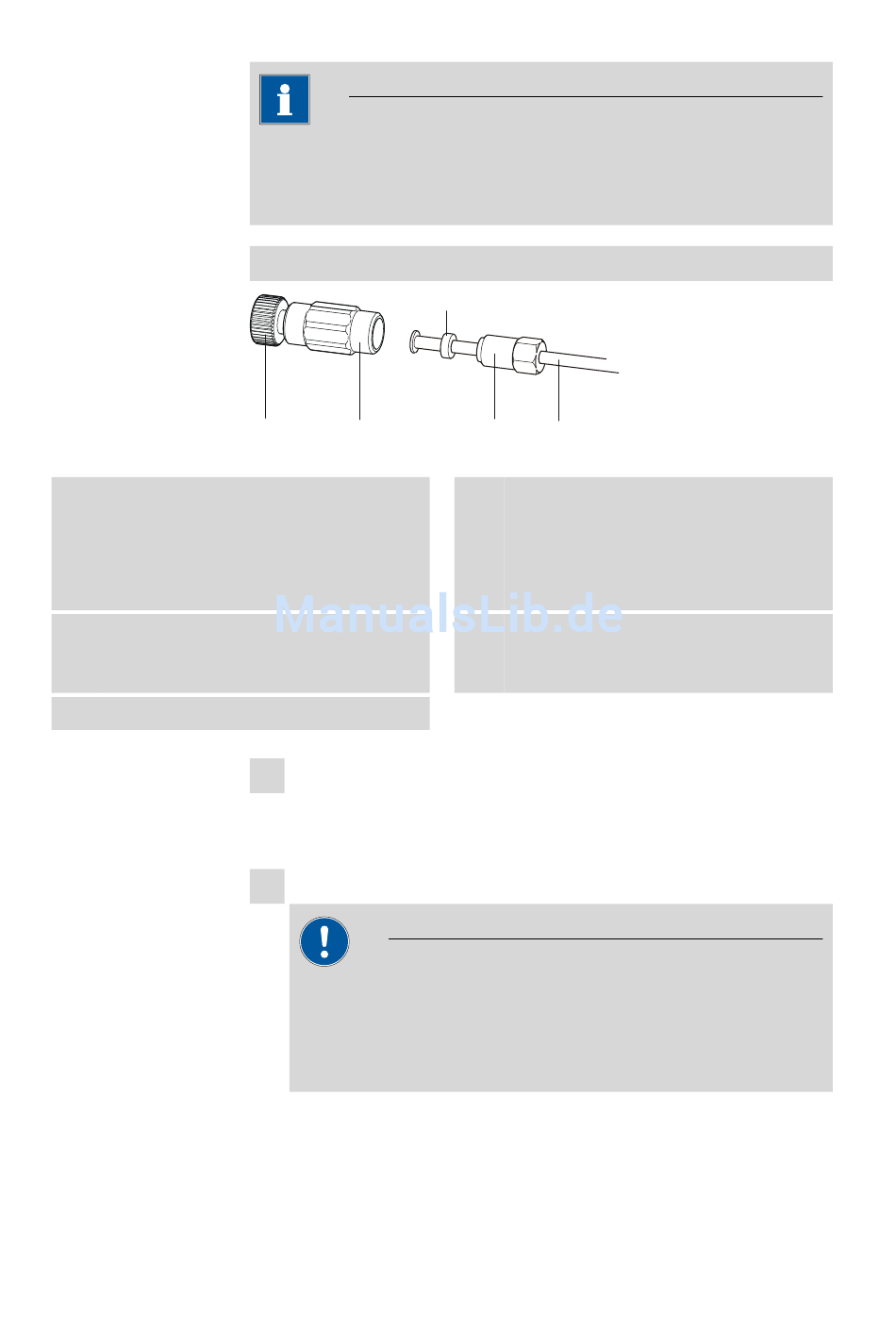

Abbildung 14
Hochdruckpumpe – Eingang anschliessen
2
) an
7
).
1 Kupplung anschliessen
Die Kupplung (14-2) mit einer Druckschraube (14-1) an der Pumpen-
kopf-Eingangskapillare (13-7) befestigen.
2 Eluent-Ansaugschlauch anschliessen
Achtung
Die Klemmschrauben müssen vorsichtig angezogen werden. Zum
Anziehen die Kupplung (14-2) mit dem Schlüssel (6.2739.000) und
die Klemmschraube (14-3) mit dem Gabelschlüssel (6.2621.050)
fassen.
Eluent-Ansaugschlauch (14-4) in die Kupplung (14-2) hineinste-
￭
cken.
Klemmschraube (14-3) anziehen.
￭
5
3
4
2
Kupplung (6.2744.230)
Zum Anschliessen der Eluent-Verbindungska-
4
pillare (14-
) am Eingang der Hochdruck-
pumpe.
4
Eluent-Ansaugschlauch
Eluent-Ansaugschlauch (6.1834.080) oder
(6.1834.090).
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
882 Compact IC plus – Anion
