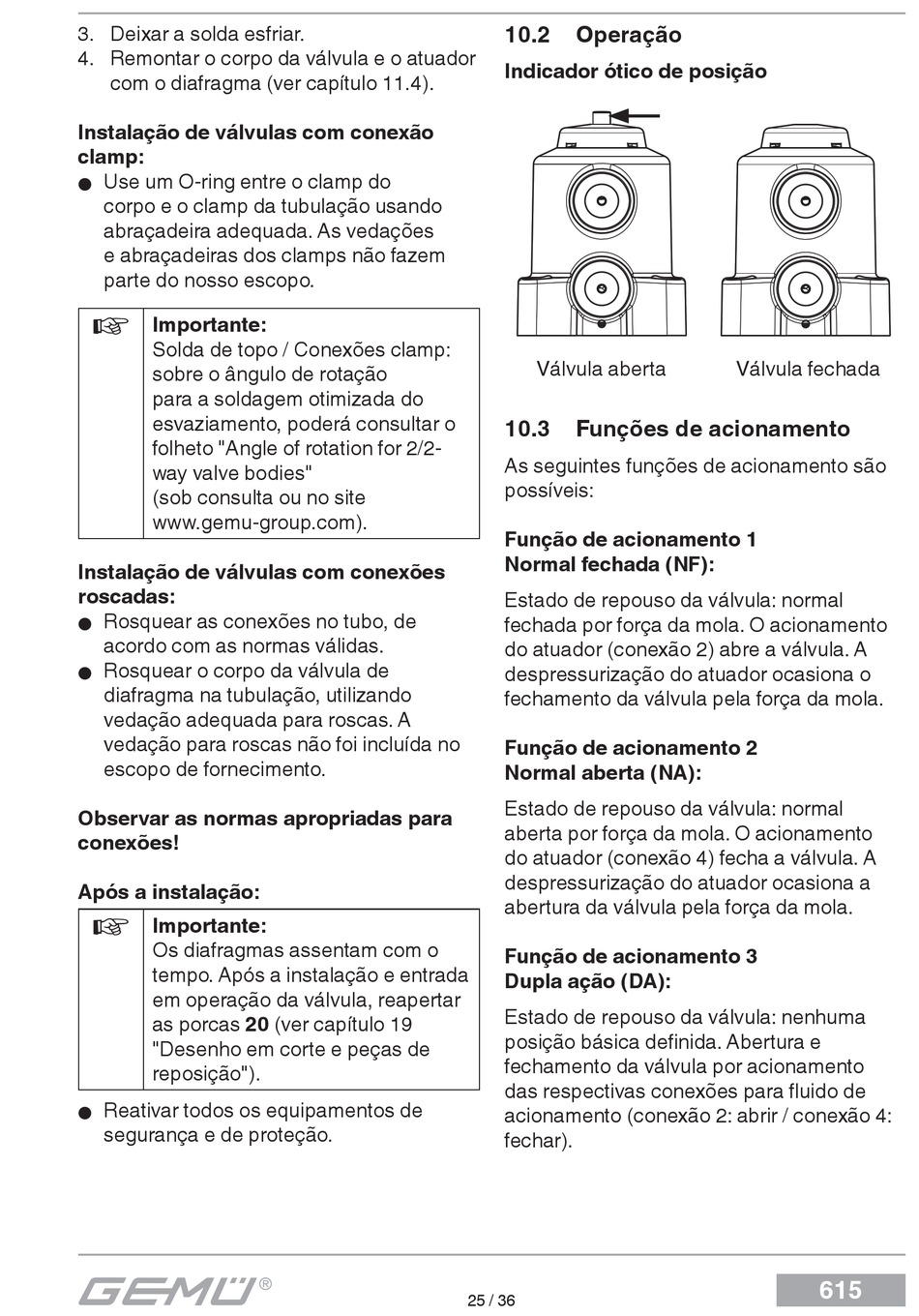

3. Deixar a solda esfriar.
4. Remontar o corpo da válvula e o atuador
com o diafragma (ver capítulo 11.4).
Instalação de válvulas com conexão
clamp:
Use um O-ring entre o clamp do
G
corpo e o clamp da tubulação usando
abraçadeira adequada. As vedações
e abraçadeiras dos clamps não fazem
parte do nosso escopo.
Importante:
Solda de topo / Conexões clamp:
sobre o ângulo de rotação
para a soldagem otimizada do
esvaziamento, poderá consultar o
folheto "Angle of rotation for 2/2-
way valve bodies"
(sob consulta ou no site
www.gemu-group.com).
Instalação de válvulas com conexões
roscadas:
Rosquear as conexões no tubo, de
G
acordo com as normas válidas.
Rosquear o corpo da válvula de
G
diafragma na tubulação, utilizando
vedação adequada para roscas. A
vedação para roscas não foi incluída no
escopo de fornecimento.
Observar as normas apropriadas para
conexões!
Após a instalação:
Importante:
Os diafragmas assentam com o
tempo. Após a instalação e entrada
em operação da válvula, reapertar
as porcas 20 (ver capítulo 19
"Desenho em corte e peças de
reposição").
Reativar todos os equipamentos de
G
segurança e de proteção.
10.2 Operação
Indicador ótico de posição
Válvula aberta
10.3 Funções de acionamento
As seguintes funções de acionamento são
possíveis:
Função de acionamento 1
Normal fechada (NF):
Estado de repouso da válvula: normal
fechada por força da mola. O acionamento
do atuador (conexão 2) abre a válvula. A
despressurização do atuador ocasiona o
fechamento da válvula pela força da mola.
Função de acionamento 2
Normal aberta (NA):
Estado de repouso da válvula: normal
aberta por força da mola. O acionamento
do atuador (conexão 4) fecha a válvula. A
despressurização do atuador ocasiona a
abertura da válvula pela força da mola.
Função de acionamento 3
Dupla ação (DA):
Estado de repouso da válvula: nenhuma
posição básica definida. Abertura e
fechamento da válvula por acionamento
das respectivas conexões para fluido de
acionamento (conexão 2: abrir / conexão 4:
fechar).
25 / 36
Válvula fechada
