BREMSFLÜSSIGKEITSBEHÄL TER
UND HAUPTBREMSZYLINDER AUS-
BAUEN
ACHTUNG:
Bremsflüssigkeit nicht mit der Lackierung
des Fahrzeuges in Berührung bringen.
Bremsflüssigkeit zerstört die Lackierung.
ACHTUNG:
Ausfließende Bremsflüssigkeit mit geeig-
netem Behälter '(-uffangen.
- Bremsleitung ausbauen
.. Am Bremsflüssigkeitsbehälter 2 Befesti-
gungsschrauben (91/5) lösen.
"Bremsflüslgkeitsbehälter komplett mit
Hauptbremszylinder von der Griffeinheit
abnehmen.
BREMSFLÜSSIGKEITSBEHÄL TER
UND HAUPTBREMSZYLINDER ZER-
LEGEN UND ZUSAMMENBAUEN
ACHTUNG: '
Ausfließende Bremsflüssigkeit mit geeig-
I
netem Behälter auffangen.
I
.. Am Bremsflüssigkeitsbehälterdeckel 3
Befestigungsschrauben (91/1) lösen.
I
8
7
6
2
3

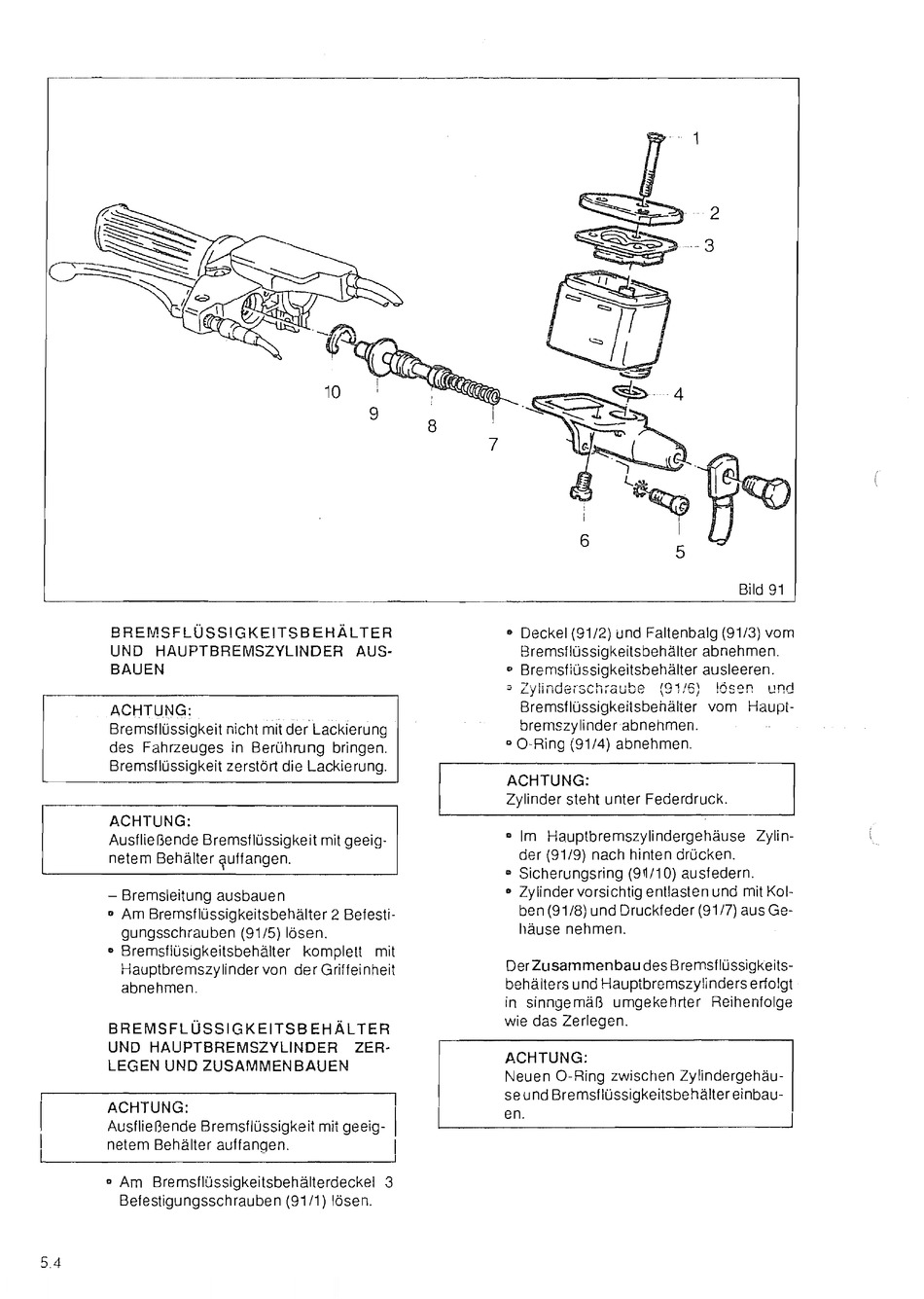

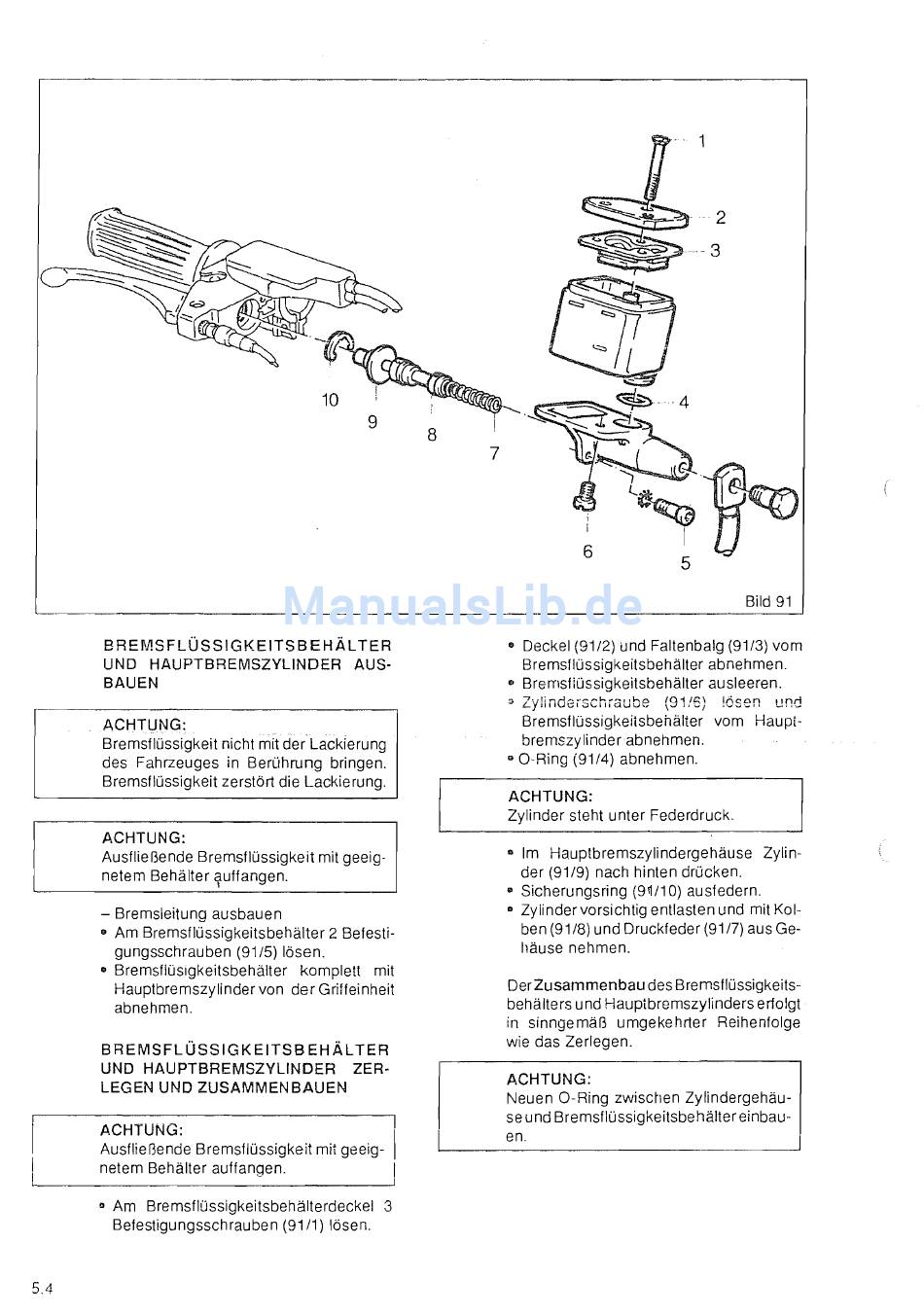

Bild 91
.. Deckel (91/2) und Faltenbalg (91/3) vom
Bremsflüssigkeitsbehälter abnehmen.
.. Brernsfiüssigkeitsbehälter ausleeren.
D
Zylindarschraube (91/6) lösen und
Bremsflüssigkeilsbehälter vom Haupt-
bremszylinder abnellmen .
.. O-Ring (91/4) abnehmen.
ACHTUNG:
Zylinder steht unter Federdruck.
" Im Hauptbremszylindergehäuse Zylin-
der (91/9) nach hinten drücken.
" Sicherungsring
(9~/1
0) ausfedern.
" Zylindervorsichtig entlasten und mit Kol-
ben (91/8) und Druckfeder (91/7) aus Ge-
häuse nehmen_
Der Zusammenbau des Bremsflüssigkeits-
behälters und Hauptbremszylinders erfolgt
in sinngemäß umgekehrter Reihenfolge
wie das Zerlegen.
ACHTUNG:
Neuen O-Ring zwischen Zylindergehäu-
se und Bremsflüssigkeitsbehälter einbau-
en.
