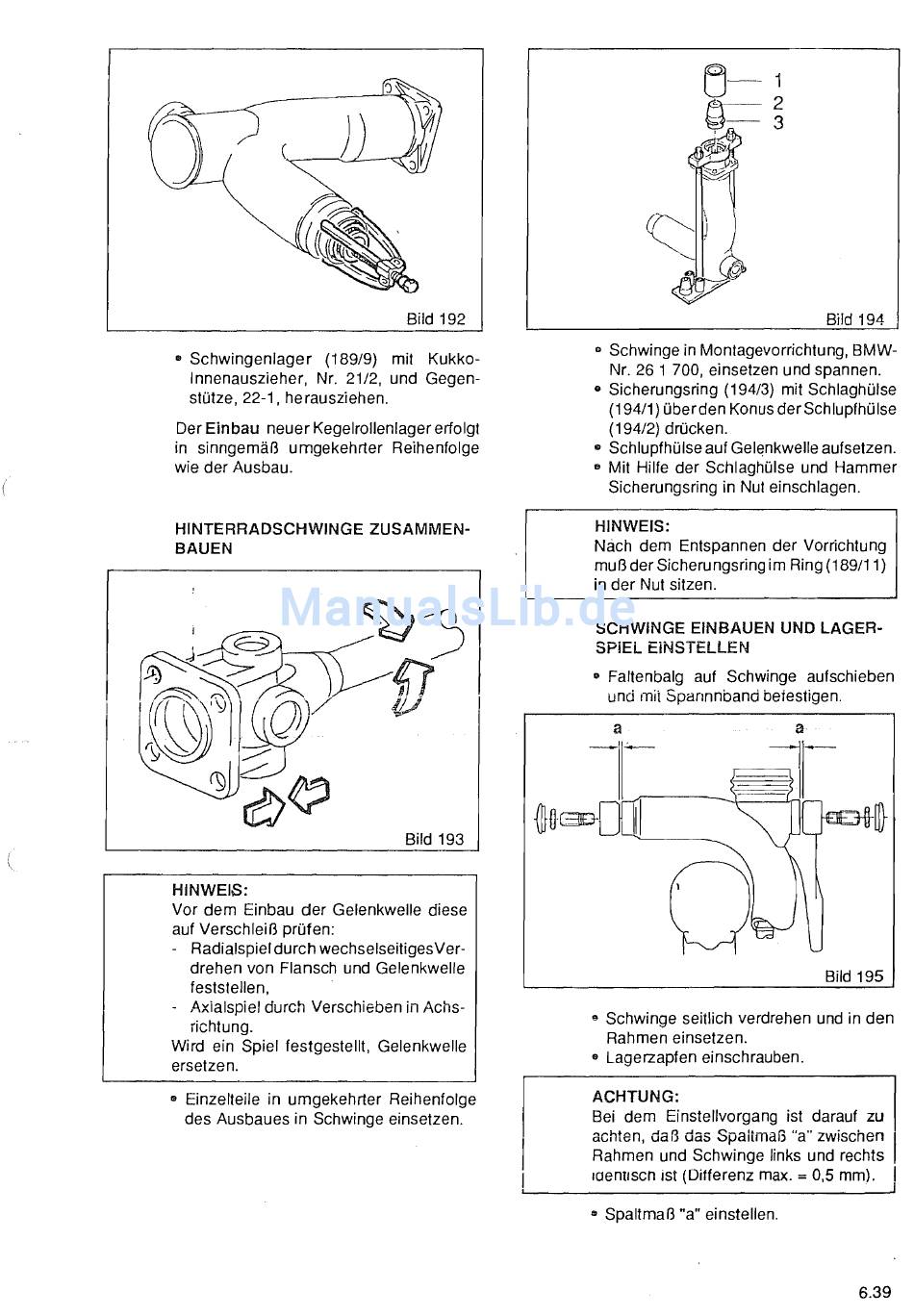

Bild 192
'" Schwingen lager (189/9) mit Kukko-
Innenauszieher, Nr. 21/2, und Gegen-
stütze, 22-1, herausziehen.
Der Einbau neuer Kegelrollenlager erfolgt
in sinngemäß umgekehrter Reihenfolge
wie der Ausbau.
HINTERRADSCHWINGE ZUSAMMEN-
BAUEN
Bild 193
HINWEIS:
Vor dem Einbau der Gelenkwelle diese
auf Verschleiß prüfen:
- Radialspiel durch wechselseitigesVer-
drehen von Flansch und Gelenkwelle
feststellen,
- Axialspiel durch Verschieben in Achs-
iichtung.
Wird ein Spiel festgestellt, Gelenkwelle
ersetzen.
11>
Einzelteile in umgekehrter Reihenfolge
des Ausbaues in Schwinge einsetzen.
1
2
3
Bild 194
I
11>
Schwinge in Montagevorrichtung, BMW-
Nr. 26 1 700, einsetzen und spannen.
CI
Sicherungsring (194/3) mit Schlaghülse
(194/1) über den Konus der Schlupfhülse
(194/2) drücken.
.. Schlupfhülse auf
Gel~nkwelle
aufsetzen.
111
Mit Hilfe der Schlaghülse und Hammer
Sicherungsring in Nut einschlagen.
HINWEIS:
Nach dem Entspannen der Vorrichtung
muß der Sicherungsring im Ring (189/11)
in der Nut sitzen.
SCHWINGE EINBAUEN UND LAGER-
SPIEl EiNSTEllEN
.. Faltenbalg auf Schwinge aufschieben
und mit Spannnband befestigen.
a
111
Bild 195
11>
Schwinge seitlich verdrehen und in den
Rahmen einsetzen.
11>
Lagerzapfen einschrauben.
ACHTUNG:
Bei dem Einstellvorgang ist darauf zu
achten, daß das Spalimaß "a" zwischen
I
Rahmen und Schwinge links und rechts
IdentlSCn ist (Differenz max.
=
0,5 mm).
I
. I
111
Spaltmaß "a" einstellen.
