Bremsbacken Hinten Erneuern - BMW R 65 Reparaturanleitung

~
I
1
Mindestbelagsdicke
1,5mm
2.26
HINWEiS:
I
Um. Riefenbildung an der Bremstrommel
zu ve~rmeraen,mLis·sen arifSi"errisbeläge
rechtzeitig ersetzt werden!
BREMSBACKEN HINTEN ERNEUERN
- Hinterrad ist ausgebaut
CI
Flügelmutter (37/5) am Bremsgestänge
vollständig abschrauben.
e
Vom Bremsanker (37/4) Sicherungsring
(37/2) entfernen.
D
Obere Bremsbacke mit Schraubendre-
her vom Hinterradantrieb abhebeln.
.. Bremsbacken (37/9) mit Federn (37/3, 7)
und Dämpfungsgummi abnehmen.
CI
Bremsanker (37/4) und Bremsnocken
(37/6) leicht mit Molykote-Fett einstrei-
chen.
ACHTUNG:
Zugfedern außen liegend einhängen!
~
Dämpfungsgummi (37/8) auf hintere
Zugfeder stecken. Die hintere flache Sei-
te iiegi clf
I UI::II
DI t:ITI;JuäC:":;;-;
ü;-;~
;::;-;-:
Bremsnocken an.
D
Bremsbacken mit Zugfedern verbinden.
e
Bremsbacken gleichzeitig an Bremsan-
ker (37/4) und Bremsnocken ansetzen.
4

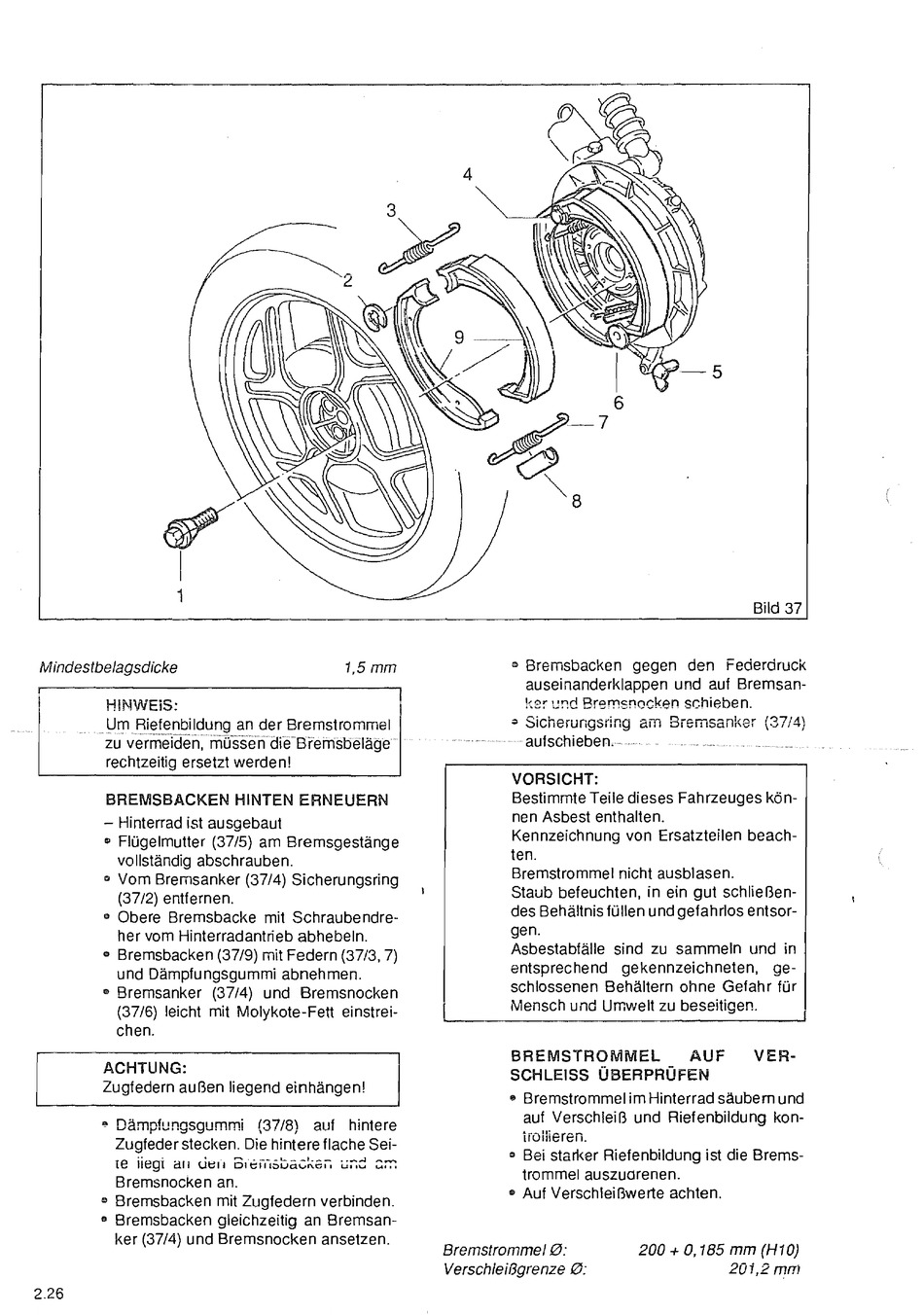

Bild 37
e
Bremsbacken gegen den Federdruck
auseinanderklappen und auf Bremsan-
k8~
ur.d Bremsnocken schieben.
e
Sicherungsring am Bremsanker (37/4)
. aufschieben ..
VORSICHT:
Bestimmte Teile dieses Fahrzeuges kön-
nen Asbest enthalten.
Kennzeichnung von Ersatzteilen beach-
ten.
Bremstrommel nicht ausblasen.
Staub befeuchten, in ein gut schließen-
des Behältnis füllen und gefahrlos entsor-
gen.
Asbestabfälle sind zu sammeln und in
entsprechend gekennzeichneten, ge-
schlossenen Behältern ohne Gefahr für
Mensch und Umwelt zu beseitigen.
BREMSTROMMEL AUF VER-
SCHLEISS ÜBERPRÜFEN
.. Bremstrommel im Hinterrad säubern und
auf Verschleiß und Riefenbildung kon-
tiOllieren.
CI
Bei starker Riefenbildung ist die Brems-
trommel auszudrenen.
.. Auf Verschleißwerte achten.
Bremstrommel 0: 200 + 0,185
mm
(H10)
201,2
mm
Verschleißgrenze 0:
