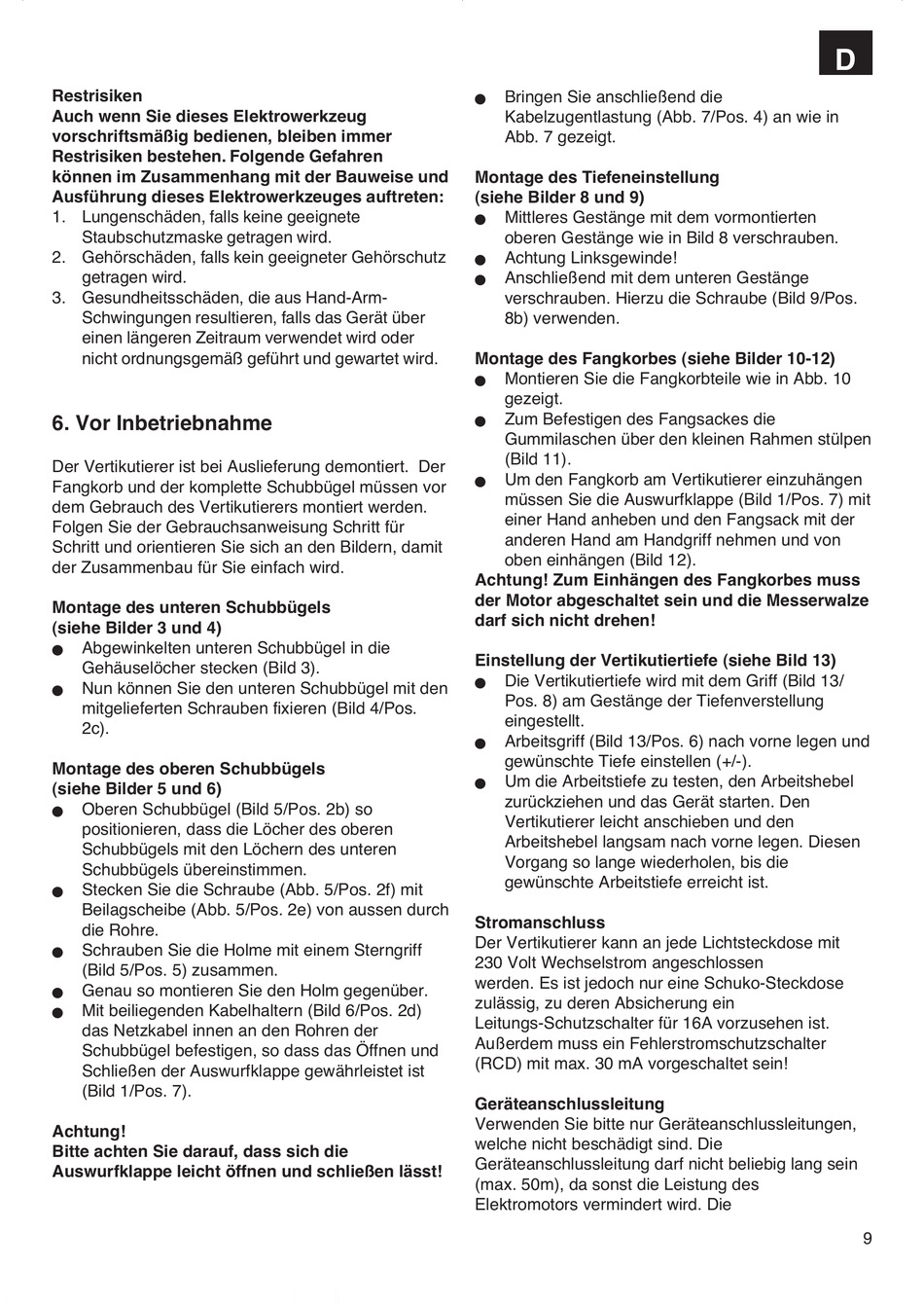

EINHELL RG-ES 1639 Originalbetriebsanleitung Seite 9

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
6. Vor Inbetriebnahme
Der Vertikutierer ist bei Auslieferung demontiert. Der
Fangkorb und der komplette Schubbügel müssen vor
dem Gebrauch des Vertikutierers montiert werden.
Folgen Sie der Gebrauchsanweisung Schritt für
Schritt und orientieren Sie sich an den Bildern, damit
der Zusammenbau für Sie einfach wird.
Montage des unteren Schubbügels
(siehe Bilder 3 und 4)
Abgewinkelten unteren Schubbügel in die
n
Gehäuselöcher stecken (Bild 3).
Nun können Sie den unteren Schubbügel mit den
n
mitgelieferten Schrauben fixieren (Bild 4/Pos.
2c).
Montage des oberen Schubbügels
(siehe Bilder 5 und 6)
Oberen Schubbügel (Bild 5/Pos. 2b) so
n
positionieren, dass die Löcher des oberen
Schubbügels mit den Löchern des unteren
Schubbügels übereinstimmen.
Stecken Sie die Schraube (Abb. 5/Pos. 2f) mit
n
Beilagscheibe (Abb. 5/Pos. 2e) von aussen durch
die Rohre.
Schrauben Sie die Holme mit einem Sterngriff
n
(Bild 5/Pos. 5) zusammen.
Genau so montieren Sie den Holm gegenüber.
n
Mit beiliegenden Kabelhaltern (Bild 6/Pos. 2d)
n
das Netzkabel innen an den Rohren der
Schubbügel befestigen, so dass das Öffnen und
Schließen der Auswurfklappe gewährleistet ist
(Bild 1/Pos. 7).
Achtung!
Bitte achten Sie darauf, dass sich die
Auswurfklappe leicht öffnen und schließen lässt!
Bringen Sie anschließend die
n
Kabelzugentlastung (Abb. 7/Pos. 4) an wie in
Abb. 7 gezeigt.
Montage des Tiefeneinstellung
(siehe Bilder 8 und 9)
Mittleres Gestänge mit dem vormontierten
n
oberen Gestänge wie in Bild 8 verschrauben.
Achtung Linksgewinde!
n
Anschließend mit dem unteren Gestänge
n
verschrauben. Hierzu die Schraube (Bild 9/Pos.
8b) verwenden.
Montage des Fangkorbes (siehe Bilder 10-12)
Montieren Sie die Fangkorbteile wie in Abb. 10
n
gezeigt.
Zum Befestigen des Fangsackes die
n
Gummilaschen über den kleinen Rahmen stülpen
(Bild 11).
Um den Fangkorb am Vertikutierer einzuhängen
n
müssen Sie die Auswurfklappe (Bild 1/Pos. 7) mit
einer Hand anheben und den Fangsack mit der
anderen Hand am Handgriff nehmen und von
oben einhängen (Bild 12).
Achtung! Zum Einhängen des Fangkorbes muss
der Motor abgeschaltet sein und die Messerwalze
darf sich nicht drehen!
Einstellung der Vertikutiertiefe (siehe Bild 13)
Die Vertikutiertiefe wird mit dem Griff (Bild 13/
n
Pos. 8) am Gestänge der Tiefenverstellung
eingestellt.
Arbeitsgriff (Bild 13/Pos. 6) nach vorne legen und
n
gewünschte Tiefe einstellen (+/-).
Um die Arbeitstiefe zu testen, den Arbeitshebel
n
zurückziehen und das Gerät starten. Den
Vertikutierer leicht anschieben und den
Arbeitshebel langsam nach vorne legen. Diesen
Vorgang so lange wiederholen, bis die
gewünschte Arbeitstiefe erreicht ist.
Stromanschluss
Der Vertikutierer kann an jede Lichtsteckdose mit
230 Volt Wechselstrom angeschlossen
werden. Es ist jedoch nur eine Schuko-Steckdose
zulässig, zu deren Absicherung ein
Leitungs-Schutzschalter für 16A vorzusehen ist.
Außerdem muss ein Fehlerstromschutzschalter
(RCD) mit max. 30 mA vorgeschaltet sein!
Geräteanschlussleitung
Verwenden Sie bitte nur Geräteanschlussleitungen,
welche nicht beschädigt sind. Die
Geräteanschlussleitung darf nicht beliebig lang sein
(max. 50m), da sonst die Leistung des
Elektromotors vermindert wird. Die
D
9
