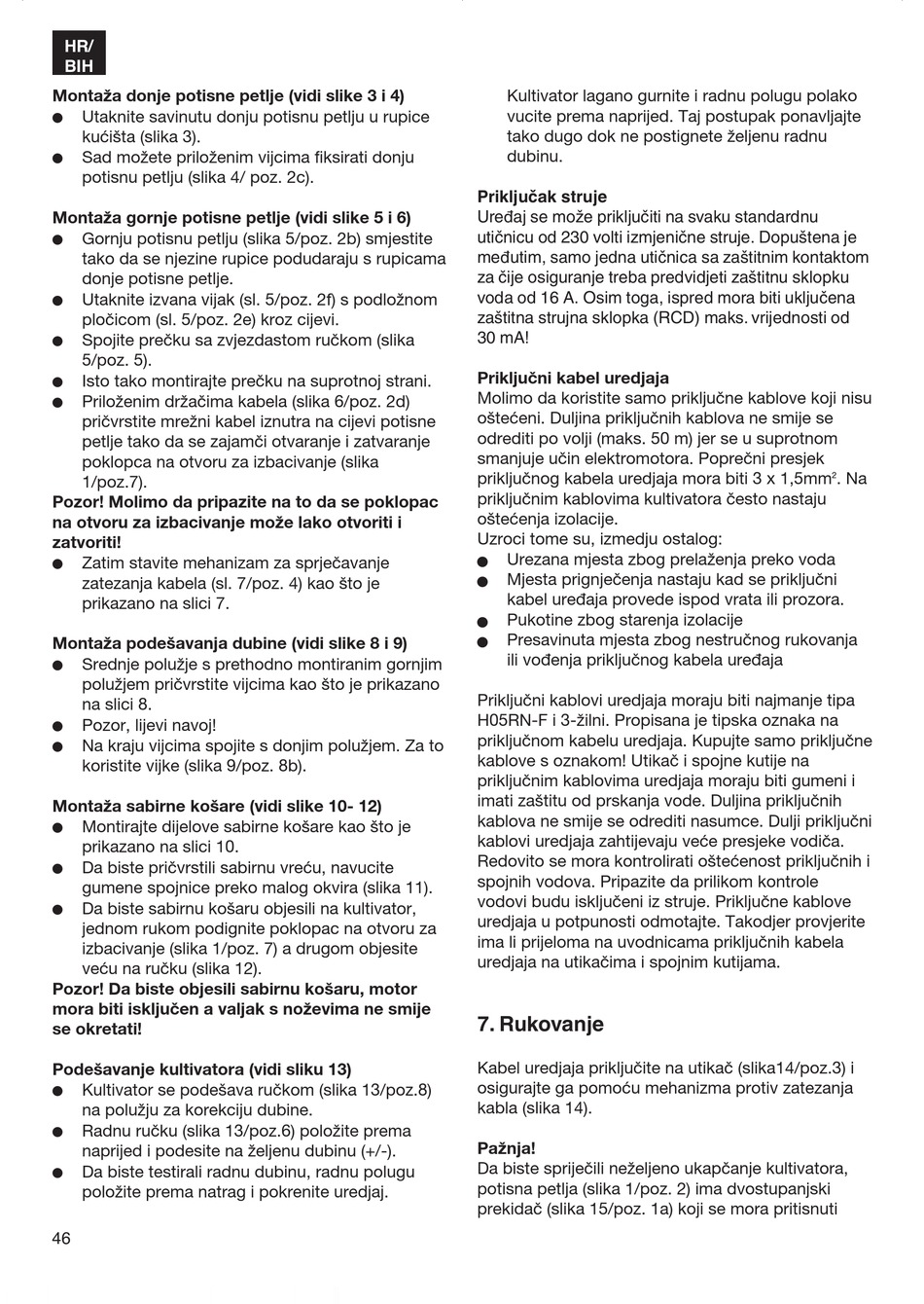

HR/
BIH
Montaža donje potisne petlje (vidi slike 3 i 4)
Utaknite savinutu donju potisnu petlju u rupice
kućišta (slika 3).
Sad možete priloženim vijcima fiksirati donju
potisnu petlju (slika 4/ poz. 2c).
Montaža gornje potisne petlje (vidi slike 5 i 6)
Gornju potisnu petlju (slika 5/poz. 2b) smjestite
tako da se njezine rupice podudaraju s rupicama
donje potisne petlje.
Utaknite izvana vijak (sl. 5/poz. 2f) s podložnom
pločicom (sl. 5/poz. 2e) kroz cijevi.
Spojite prečku sa zvjezdastom ručkom (slika
5/poz. 5).
Isto tako montirajte prečku na suprotnoj strani.
Priloženim držačima kabela (slika 6/poz. 2d)
pričvrstite mrežni kabel iznutra na cijevi potisne
petlje tako da se zajamči otvaranje i zatvaranje
poklopca na otvoru za izbacivanje (slika
1/poz.7).
Pozor! Molimo da pripazite na to da se poklopac
na otvoru za izbacivanje može lako otvoriti i
zatvoriti!
Zatim stavite mehanizam za sprječavanje
zatezanja kabela (sl. 7/poz. 4) kao što je
prikazano na slici 7.
Montaža podešavanja dubine (vidi slike 8 i 9)
Srednje polužje s prethodno montiranim gornjim
polužjem pričvrstite vijcima kao što je prikazano
na slici 8.
Pozor, lijevi navoj!
Na kraju vijcima spojite s donjim polužjem. Za to
koristite vijke (slika 9/poz. 8b).
Montaža sabirne košare (vidi slike 10- 12)
Montirajte dijelove sabirne košare kao što je
prikazano na slici 10.
Da biste pričvrstili sabirnu vreću, navucite
gumene spojnice preko malog okvira (slika 11).
Da biste sabirnu košaru objesili na kultivator,
jednom rukom podignite poklopac na otvoru za
izbacivanje (slika 1/poz. 7) a drugom objesite
veću na ručku (slika 12).
Pozor! Da biste objesili sabirnu košaru, motor
mora biti isključen a valjak s noževima ne smije
se okretati!
Podešavanje kultivatora (vidi sliku 13)
Kultivator se podešava ručkom (slika 13/poz.8)
na polužju za korekciju dubine.
Radnu ručku (slika 13/poz.6) položite prema
naprijed i podesite na željenu dubinu (+/-).
Da biste testirali radnu dubinu, radnu polugu
položite prema natrag i pokrenite uredjaj.
46
Kultivator lagano gurnite i radnu polugu polako
vucite prema naprijed. Taj postupak ponavljajte
tako dugo dok ne postignete željenu radnu
dubinu.
Priključak struje
Uređaj se može priključiti na svaku standardnu
utičnicu od 230 volti izmjenične struje. Dopuštena je
međutim, samo jedna utičnica sa zaštitnim kontaktom
za čije osiguranje treba predvidjeti zaštitnu sklopku
voda od 16 A. Osim toga, ispred mora biti uključena
zaštitna strujna sklopka (RCD) maks. vrijednosti od
30 mA!
Priključni kabel uredjaja
Molimo da koristite samo priključne kablove koji nisu
oštećeni. Duljina priključnih kablova ne smije se
odrediti po volji (maks. 50 m) jer se u suprotnom
smanjuje učin elektromotora. Poprečni presjek
priključnog kabela uredjaja mora biti 3 x 1,5mm
priključnim kablovima kultivatora često nastaju
oštećenja izolacije.
Uzroci tome su, izmedju ostalog:
Urezana mjesta zbog prelaženja preko voda
n
Mjesta prignječenja nastaju kad se priključni
n
kabel uređaja provede ispod vrata ili prozora.
Pukotine zbog starenja izolacije
n
Presavinuta mjesta zbog nestručnog rukovanja
n
ili vođenja priključnog kabela uređaja
Priključni kablovi uredjaja moraju biti najmanje tipa
H05RN-F i 3-žilni. Propisana je tipska oznaka na
priključnom kabelu uredjaja. Kupujte samo priključne
kablove s oznakom! Utikač i spojne kutije na
priključnim kablovima uredjaja moraju biti gumeni i
imati zaštitu od prskanja vode. Duljina priključnih
kablova ne smije se odrediti nasumce. Dulji priključni
kablovi uredjaja zahtijevaju veće presjeke vodiča.
Redovito se mora kontrolirati oštećenost priključnih i
spojnih vodova. Pripazite da prilikom kontrole
vodovi budu isključeni iz struje. Priključne kablove
uredjaja u potpunosti odmotajte. Takodjer provjerite
ima li prijeloma na uvodnicama priključnih kabela
uredjaja na utikačima i spojnim kutijama.
7. Rukovanje
Kabel uredjaja priključite na utikač (slika14/poz.3) i
osigurajte ga pomoću mehanizma protiv zatezanja
kabla (slika 14).
Pažnja!
Da biste spriječili neželjeno ukapčanje kultivatora,
potisna petlja (slika 1/poz. 2) ima dvostupanjski
prekidač (slika 15/poz. 1a) koji se mora pritisnuti
2 . Na
