REMKO RVS
Dichtigkeitskontrolle
Nach erfolgtem Anschluß wird die
Dichtigkeitsprüfung durchgeführt.
1. Spülen Sie die Anlage zweimal
mit Leitungswasser.
2. Reinigen Sie den Siebeinsatz
des Schmutzfängers.
3. Füllen Sie die Anlage erneut mit
�asser und entlüften Sie das
Gerät an den manuellen
Entlüftungsventilen.
4. Passen Sie den Prüfdruck auf
min. 250 kPa (2,5 bar) an.
5. Kontrollieren Sie die hergestell-
ten Verbindungen nach einem
Zeitraum von min. 24 Std auf
�asseraustritte. Sind Austritte
sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung
fester an oder erstellen eine
neue Verbindung.
6. Nach erfolgreicher Dichtig-
keitsprüfung entfernen Sie bei
�asser-Glykol-Gemischen den
Überdruck aus den Medium-
leitungen oder passen Sie den
Stillstandsdruck an den erfor-
derlichen Anlagendruck an.
7

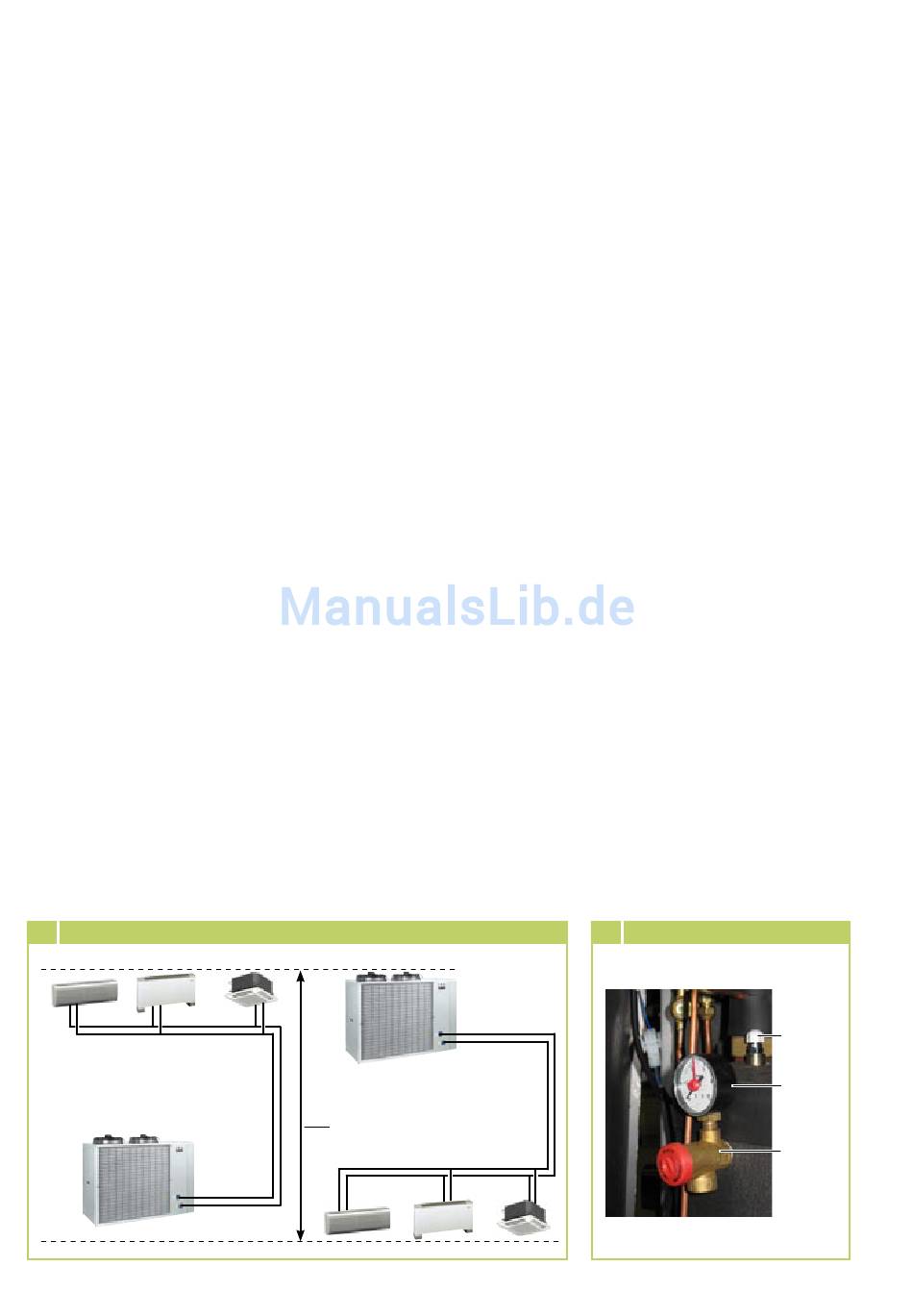

Gerätevordruck
Gerätevordruck
2
Vor der
Inbetriebnahme
Befüllen der Anlage
Die Anlage wird am Füll-/ und
Entleerungsanschluß befüllt.
Frostschutz des Mediums
�ird ein �asser-Glykol-Gemisch
verwendet, ist es vorgemischt in
die Anlage einzubringen. Die
gewünschte Konzentration ist
abschließend nachzuprüfen.
Gerätevordruck des Mediums
Der Mediumvordruck (ohne Be-
trieb der Umwälzpumpe) innerhalb
der Anlage ist unterschiedlich.
Vom obersten Punkt erhöht sich
der Druck mit ca. 10 kPa (0,1bar)
je Höhenmeter (geodetische
Höhe). Der am obersten Punkt ge-
messene �ert wird als Stillstands-
druck bezeichnet.
Bei der Ermittlung des Geräte-
vordruckes (Druck des Manome-
ters im Gerät) ist die Anordnung
des Gerätes in der Anlage
maßgebend. Der Druck ist auf
mind. 70 kPa (0,7 bar)
einzustellen (Bild 7).
Stillstandsdruck
Gerätevordruck
Geodetische
Anlagenhöhe
�ird das Gerät am niedrigsten
■
Punkt in der Anlage positio-
niert, ist der Gerätevordruck
(=Stillstandsdruck+geodetische
Anlagenhöhe) auf min. 70 kPa
(0,7 bar) + 10 kPa (0,1bar) x
geod. Anlagenhöhe)
einzustellen.
�ird das Gerät am höchsten
■
Punkt in der Anlage positio-
niert, ist der Gerätevordruck
(=Stillstandsdruck) auf min. 70
kPa (0,7 bar) einzustellen. Bitte
beachten Sie, daß der Anla-
gendruck am niedrigsten Punkt
durch die geodetische Anlagen-
höhe vergrößert wird!
Entlüftung der Anlage
Ggf. befindet sich nach der
■
Dichtigkeitskontrolle noch Luft
in den Rohrleitungen. Diese
wird durch den Betrieb der
Umwälzpumpe zu den automa-
tischen Entlüftern oder zu den
Kaltwasser-Abnehmer trans-
portiert. Hier ist ein erneutes
Entlüften erforderlich (Bild ).
Nachträglich ist der Stillstands-
■
druck an den erforderlichen
Anlagendruck anzupassen.
Manuelle Entlüftung
Manuelle
Entlüftung
Manometer
Sicherheits-
ventil
