REMKO Serie RVS 600 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Serie RVS 600:
- Bedienungsanleitung (36 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für REMKO Serie RVS 600
Inhaltszusammenfassung für REMKO Serie RVS 600

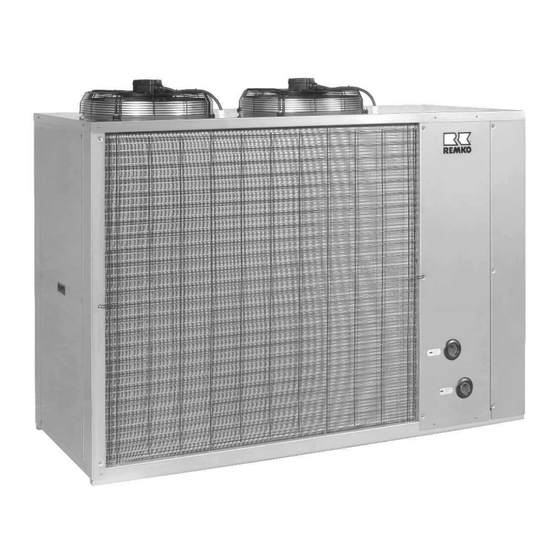

- Seite 1 REMKO RVS 600 bis 4100 INOX Kaltwasser-Erzeuger und Kaltwasser-Erzeuger mit Wärmepumpenfunktion Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – R05...
-
Seite 3: Inhaltsverzeichnis
Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Kaltwasser-Erzeuger REMKO RVS 600 / 1000 / 1600 / 2500 / 2700 / 3300 / 4100 INOX Kaltwasser-Erzeuger mit Wärmepumpenfunktion REMKO RVS 600 H / 1000 H / 1600 H INOX Inhalt... -
Seite 4: Sicherheitshinweise
Gerätebeschreibung und den Luftein– und –austrittsbereich des Gerätes. ◊ Installations-, und Reparaturarbeiten dürfen nur von Die luftgekühlten Kaltwasser-Erzeuger REMKO RVS 600 autorisiertem Fachpersonal durchgeführt werden. bis RVS 4100 INOX sind Geräte zur Außenaufstellung. ◊ Reinigungsarbeiten dürfen nur durch eine fachlich... -
Seite 5: Systemaufbau
Außenbereich Regelung ECH Kabel-Fernbedienung EKW Kaltwasser-Erzeuger mit Wärmepumpenfunktion z. B. REMKO RVS ... H INOX verfügen zusätzlich zu der Be- triebsart Kühlen noch über eine Heizfunktion. Zusätzlich besteht die Möglichkeit, in Kombination mit einer entsprechenden Anlage, die von den REMKO Kaltwasser-Erzeugern erzeugte Kühlleistung über den... - Seite 6 Regelung Leuchtdiode Status Kompressor 1 Die Regelung des Kaltwasser-Erzeugers übernimmt der Diese Leuchtdiode gibt Auskunft über den Betriebsstatus elektronische Regler ECH. Er befindet sich bei den Ge- des Kompressors 1. Sie ist erloschen, wenn der Kom- räten RVS 600 bis 1600 INOX unterhalb der Schutzab- deckung in einem Gehäusepaneel, bei den Geräten pressor nicht in Betrieb ist.
- Seite 7 ON/OFF Aktivieren bzw. deaktivieren Sie das Gerät mit der ON/OFF RESET Taste durch RESET-Taste längeres Betätigen als 2 Sekunden. Im Anzeigedisplay erscheint die aktuelle Anzeige der Rücklauftemperatur. Funktionsablauf min. 2 Sek. min. 2 Sek. ON/OFF Funktion ON/OFF Nach Erreichen der ersten Ebene erfolgt durch Betätigung der Taste eine Menü- RESET- Taste bewegung nach unten, bzw.
- Seite 8 Abfrage der Betriebszustände Die Abfrage der aktuellen Betriebszustände, der analogen und digitalen Eingänge sowie der Betriebsstunden er- folgt in der 2. Ebene. Die Anzeige der Werte erfolgt nach dem Wechsel in die 3. Ebene. Abfrage der Istwerte Im Menüpunkt tP der 1. Ebene können die aktuellen analogen Eingänge abgefragt wer- Analoge Eingänge den.
- Seite 9 Abfrage der Störmeldungen Die Abfrage der aktuellen Störmeldungen erfolgt in der 2. Ebene. Um das Gerät vor Schäden zu schützen, überprüft die Regelung mittels der Sensoren, die für die Sicherheit des Gerätes relevanten Bauteile auf Temperatur, Druck, Konfigu- ration usw. Über das Anzeigedisplay der Regelung wird, durch den Buchstaben E und zwei darauf folgende Ziffern, eine codierte Fehlermeldung als Alarmcode angezeigt.
- Seite 10 Programmieren der Sollwerte Die Eingabe der Sollwerte des Kühlbetriebes bei Kaltwasser-Erzeugern und des Heizbetriebes bei Kaltwasser- Erzeuger mit Wärmepumpenfunktion, erfolgt in der 3. Ebene. Die folgenden Diagramme erläutern vereinfacht die Funktionsprinzipien. Sollwerteingabe In den Menüpunkten Coo und HEA kann eine Veränderung des werksseitig eingestell- ten Sollwertes für den Kühlbetrieb und den Heizbetrieb vorgenommen werden.
- Seite 11 Menüstruktur / Menüführung Ebene 0 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Sollwert Kühlbetrieb Sollwerteingabe 8..20 Sollwert Heizbetrieb Sollwerteingabe 30..50 Aktueller Istwert Analog t01: Wassereintritt ST 1 Aktueller Istwert Analog t02: Wasseraustritt ST 2 Aktueller Istwert Analog t03: Verflüssigung ST 3 Aktueller Istwert Digital t04: TK Verflüssigerventilator...
-
Seite 12: Pflege Und Wartung
Teilen des Wärmeträgerkreises kann unter umwelt- Kältemittelfüllmenge technischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Qualität des Glykols überprüfen REMKO GmbH & Co. KG oder Ihr zuständiger Ver- Spannung und Strom prüfen tragspartner nennt Ihnen gerne einen Fachbetrieb in Drehrichtung überprüfen Ihrer Nähe. -
Seite 13: Störungsbeseitigung
Störungsbeseitigung Das Gerät wurde unter modernsten Fertigungsmethoden hergestellt und mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Störungen auftreten, so überprüfen Sie bitte das Gerät nach der nachstehender Liste. Störung Alarm mögliche Ursache Zur Überprüfung Abhilfe Arbeiten alle anderen elektrischen Spannung überprüfen und ggf. Stromausfall Betriebsmittel? auf Wiedereinschalten warten... -
Seite 14: Technische Daten
Technische Daten 1000 1600 2500 2700 3300 4100 600 H 1000 H 1600 H INOX INOX INOX INOX INOX INOX INOX INOX INOX INOX Kaltwasser- Erzeuger mit Betriebsweise Kaltwasser- Erzeuger Wärmepumpenfunktion Nennkühlleistung 10,0 16,0 24,3 27,7 33,8 40,5 10,0 16,0 Nennheizleistung 11,0 17,5... -
Seite 15: Abmessungen
Abmessungen RVS 600 INOX Kabeldurchführungen Rücklauf Vorlauf 1150 1050 Befestigung Schwingungsdämpfer 1105 RVS 1000 INOX / RVS 1600 INOX Kabeldurchführungen Rücklauf 1150 Vorlauf 1300 Befestigung Schwingungsdämpfer 1105 RVS 2500 INOX - RVS 4100 INOX Kabeldurchführungen 1940 1440 1300 Vorlauf Rücklauf Befestigung Schwingungsdämpfer 1730 1910... -
Seite 16: Kühlleistungen
Kühlleistungen Kühlleistungen RVS 600 (H) INOX bis RVS 1600 (H) INOX RVS 600 (H) INOX RVS 1000 (H) INOX RVS 1600 (H) INOX Außentemperatur ° C 5,90 5,70 5,50 5,00 10,30 9,80 9,40 8,90 16,50 15,70 15,00 14,30 6,10 5,90 5,70 5,20 10,60... -
Seite 17: Schema Des Kältekreises
Schema des Kältekreises RVS 600 - 1600 INOX Kühlbetrieb RVS 600 H - 1600 H INOX RVS 600 H - 1600 H INOX Kühlbetrieb Heizbetrieb RVS 2500 - 4100 INOX Kühlbetrieb Zeichenerklärung: Umwälzpumpe Rückschlagventil Flüssigkeitssammler Filtertrockner Kältemittelschauglas Thermostat Expansionsventil Kühlbetrieb Thermostat Expansionsventil Heizbetrieb Lamellenverflüssiger Verflüssigerventilator... -
Seite 18: Montageanweisung Für Das
Montageanweisung Wahl des Aufstellungsortes für das Fachpersonal Die Kaltwasser-Erzeuger RVS 600 bis 4100 INOX sind für die Aufstellung im Freien konstruiert. Sie können aber auch innerhalb von Gebäuden aufgestellt werden. Transport Die folgenden Hinweise sind generell zu beachten: Beim Transport der Geräte sind die folgenden Hinweise zu beachten: ◊... - Seite 19 Aufstellung im Gebäudeinneren: RVS 1000 (H) INOX und RVS 1600 (H) INOX Beachten Sie unbedingt die folgenden Informationen: Betriebsart Kühlen ◊ Gewährleisten Sie eine ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausrei- 1000 chend große Luftöffnungen. ◊ Blockieren Sie die Luftein- und -austrittsseite des Lamellentauschers auf keinen Fall und stellen Sie diese nicht zu.
- Seite 20 Befestigung der Schwingungsdämpfer an den ◊ Wenn die erforderliche Leistung der Kaltwasser- Geräten Abnehmer wesentlich kleiner ist als die erzeugte Kühlleistung des Kaltwasser-Erzeugers ist es emp- Die Schwingungsdämpfer werden bei den Geräten RVS fehlenswert, zur Erhöhung des Mediuminhaltes die 600 bis 1600 INOX mittels Schrauben unterhalb der Kaltwasserrohre überzudimensionieren, Geräte montiert.
- Seite 21 Wassers aus den frostgefährdeten Anlagenteilen oder in der Verwendung von einem Wasser-Glykol- Kondensatableitung Gemisch als Medium. Wird das Gerät in frostgefährdeten Bereichen im REMKO empfiehlt Ihnen, dem Wasser in der Regel Heizbetrieb betrieben, Kondensatwanne einen 34%igen Anteil Ethylenglykol als Frostschutz- bauseitig frostfrei zu halten, um ein permanentes mittel beizumischen.
-
Seite 22: Elektrischer Anschluß
Elektrischer Anschluß ◊ Alle Elektroanschlüsse, wie Netzeinspeisung, Ka- bel-Fernbedienung etc. sind im Schaltkasten des Gerätes durchzuführen. Sämtliche elektrische Installationen sind nur von autorisiertem Fachpersonal durchzuführen. ◊ Die zu verlegenden Leitungen sind auf der Rück- Vor Arbeiten am Gerät ist das Gerät spannungs- seite durch die vorgesehenen Kabeldurchführun- frei zu schalten. - Seite 23 Konfiguration externer Kontakt Bei der Verwendung des externen Kontaktes ist ein Parameter der Regelung neu zu konfigurieren. Der Parameter CnF H27 ist von 0 auf 1 umzustellen. Geschieht dies nicht kann keine externe Eingabe erfolgen. Konfiguration Im Menüpunkt CnF kann in der Ebene 5 der Parameter H27 geändert werden. Der Parameter H27 folgende Programmablauf ist zu programmieren.
-
Seite 24: Elektrisches Schaltschema
Elektrisches Schaltschema RVS 600 (H) INOX RVS 1000 INOX und RVS 1600 INOX Zeichenerklärung: 3UG3 Phasenfolgerelais Druckwächter Hochdruck Sensor Wassereintritt pot.freier Eingang HEAT/COOL Hauptsicherungen Sensor Wasseraustritt pot.freier Eingang Standbybetrieb/Regelbetrieb Druckwächter Niederdruck Sensor Verflüssigung Regelung ECH 210 B Kompressormotor Übertemperatur Kompressor Relais Kompressor Ventilatormotor 1 Übertemperatur Ventilator... - Seite 25 RVS 2500 INOX bis RVS 3300 INOX Einspeisung 400 V / 3 Ph ~, N, PE 50 Hz RVS 4100 INOX Einspeisung 400 V / 3 Ph ~, N, PE 50 Hz Zeichenerklärung: 3UG3 Phasenfolgerelais Druckwächter Hochdruck Sensor Wassereintritt pot.freier Eingang HEAT/COOL Hauptsicherungen Sensor Wasseraustritt pot.freier Eingang Standbybetrieb/Regelbetrieb...
-
Seite 26: Vorbereitung Der Inbetriebnahme
Vorbereitung der Inbetriebnahmen von Kühlkreisen Führen Sie die Inbetriebnahme nach folgender Anwei- Inbetriebnahme sung durch: 1. Nehmen Sie die Gehäuseverkleidung ab. Vor der ersten Inbetriebnahme des Gerätes müssen die Beachten Sie, daß die Bauteile des Kältemittelkreis- folgenden Kontrollen durchgeführt werden: laufes Temperaturen von über 70 °C erreichen kön- Allgemeine Kontrollen nen. -
Seite 27: Kundendienst Und Gewährleistung
Innengeräte sind noch geschlossen, Rohrdimensio- die dem Gerät beigefügte „Gewährleistungsurkunde” nierung der Anlage nicht korrekt ausgelegt. vollständig ausgefüllt an die REMKO GmbH & Co. KG 15. Beachten Sie, daß sich der Kältekreis nach einer zurückgesandt hat. Verzögerungszeit von ca. 3 bis 5 Minuten einschal- tet. - Seite 28 REMKO GmbH & Co. KG Klima- und Wärmetechnik D-32791 Lage Im Seelenkamp 12 • D-32777 Lage Postfach 1827 • Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260 E-Mail: info@remko.de Internet: www.remko.de...
