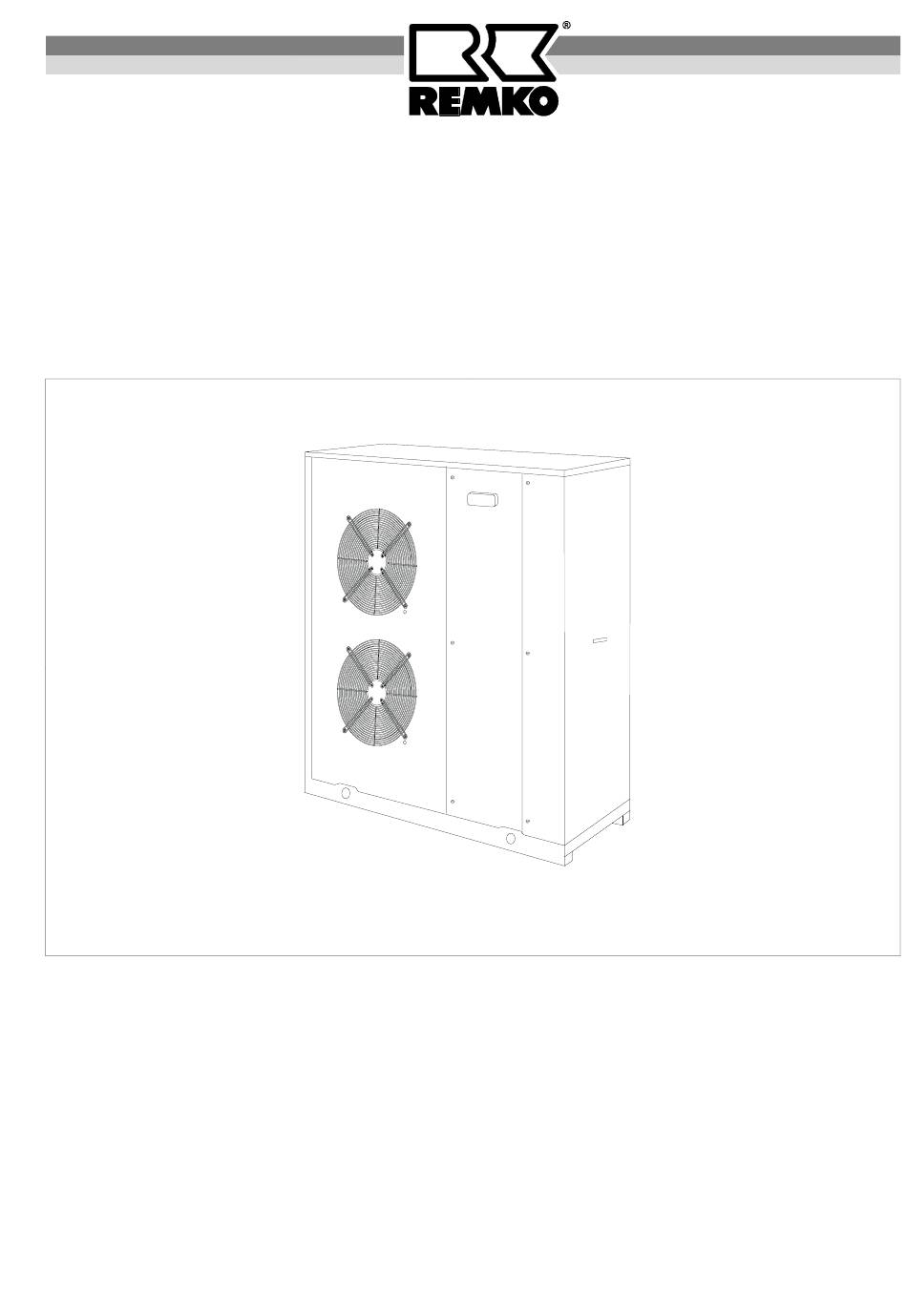

- Seite 1 REMKO RVS 600 – 4100 INOX Kaltwasser-Erzeuger und Kaltwasser- Erzeuger mit Wärmepumpenfunktion Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – P04...
-
Seite 3: Inhaltsverzeichnis
Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Kaltwasser-Erzeuger REMKO RVS 600 / 1000 / 1600 / 2500 / 2700 / 3300 / 4100 INOX Kaltwasser-Erzeuger mit Wärmepumpenfunktion REMKO RVS 600 H / 1000 H / 1600 H INOX Inhalt... -
Seite 4: Sicherheitshinweise
Gerätebeschreibung autorisiertem Fachpersonal durchgeführt werden. à Reinigungsarbeiten dürfen nur durch eine fachlich unterwiesene Person im Rahmen der im Kapitel Die luftgekühlten Kaltwasser-Erzeuger REMKO RVS 600 „Pflege und Wartung“ aufgeführten Maßnahmen bis RVS 4100 INOX sind Geräte zur Außenaufstellung. durchgeführt werden. -
Seite 5: Systemaufbau
Außenbereich Regelung ECH Kabel-Fernbedienung EKW Kaltwasser-Erzeuger mit Wärmepumpenfunktion z. B. REMKO RVS ... H INOX verfügen zusätzlich zu der Be- triebsart Kühlen noch über eine Heizfunktion. Zusätzlich besteht die Möglichkeit, in Kombination mit einer entsprechenden Anlage, die von den REMKO Kaltwasser-Erzeugern erzeugte Kühlleistung über den... - Seite 6 Regelung Leuchtdiode Status Kompressor 1 Die Regelung des Kaltwasser-Erzeugers übernimmt der Diese Leuchtdiode gibt Auskunft über den Betriebsstatus elektronische Regler ECH. Er befindet sich bei den Ge- des Kompressors 1. Sie ist erloschen, wenn der Kom- räten RVS 600 bis 1600 INOX unterhalb der Schutzab- pressor nicht in Betrieb ist.
- Seite 7 Aktivieren bzw. deaktivieren Sie das Gerät mit der ON/OFF RESET Taste durch ON/OFF längeres Betätigen als 2 Sekunden. Im Anzeigedisplay erscheinen die aktuelle Anzeige RESET-Taste der Rücklauftemperatur. Funktionsablauf min. 2 Sek. min. 2 Sek. ON/OFF Funktion Nach Erreichen der ersten Ebene erfolgt durch Betätigung der Taste eine Menü- ON/OFF bewegung nach unten, bzw.
- Seite 8 Abfrage der Betriebszustände Die Abfrage der aktuellen Betriebszustände, der analogen und digitalen Eingängen sowie der Betriebsstunden er- folgt in der 2. Ebene. Die Anzeige der Werte erfolgt nach dem Wechsel in die 3. Ebene. Abfrage der Istwerte Im Menüpunkt tP der 1. Ebene können die aktuellen analogen Eingänge abgefragt wer- den.
- Seite 9 Abfrage der Störmeldungen Die Abfrage der aktuellen Störmeldungen erfolgt in der 2. Ebene. Um das Gerät vor Schäden zu schützen, überprüft die Regelung mittels der Sensoren, die für die Sicherheit des Gerätes relevanten Bauteile auf Temperatur, Druck, Konfigu- ration usw. Über das Anzeigedisplay der Regelung wird, durch den Buchstaben E und zwei darauf- folgende Ziffern, eine codierte Fehlermeldung als Alarmcode angezeigt.
- Seite 10 Programmieren der Sollwerte Die Eingabe der Sollwerte des Kühlbetriebes und bei Wärmepumpen des Heizbetriebes, erfolgt in der 3. Ebene. Die Hysterese ist werksseitig auf 1 K festgelegt. Die folgenden Diagramme erläutern vereinfacht die Funktionsprinzipien. Sollwerteingabe In den Menüpunkten Coo und HEA kann eine Veränderung des werksseitig eingestell- ten Sollwertes für den Kühlbetrieb und den Heizbetrieb vorgenommen werden.
- Seite 11 Menüstruktur / Menüführung Ebene 0 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Sollwert Kühlbetrieb Sollwerteingabe 8..20 Sollwert Heizbetrieb Sollwerteingabe 30..50 Aktueller Istwert Analog t01: Wassereintritt ST 1 Aktueller Istwert Analog t02: Wasseraustritt ST 2 Aktueller Istwert Analog t03: Verflüssigung ST 3 Aktueller Istwert Digital t04: TK Verflüssigerventilator...
-
Seite 12: Pflege Und Wartung
Teilen des Wärmeträgerkreises kann unter umwelt- technischen Gesichtspunkten nur durch eine Fachfirma Kältemittelfüllmenge ausgeführt werden. Qualität des Glykols überprüfen REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- Spannung und Strom prüfen partner nennt Ihnen gerne einen Fachbetrieb in Ihrer Nähe. Drehrichtung überprüfen... -
Seite 13: Störungsbeseitigung
Störungsbeseitigung Das Gerät wurde unter modernsten Fertigungsmethoden hergestellt und mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Störungen auftreten, so überprüfen Sie bitte das Gerät nach der nachstehender Liste. Störung Alarm mögliche Ursache Zur Überprüfung Abhilfe Arbeiten alle anderen elektrischen Spannung überprüfen und ggf. Stromausfall Betriebsmittel? auf Wiedereinschalten warten... -
Seite 14: Technische Daten
Technische Daten 1000 1600 2500 2700 3300 4100 600 H 1000 H 1600 H INOX INOX INOX INOX INOX INOX INOX INOX INOX INOX Kaltwasser- Erzeuger mit Betriebsart Kaltwasser- Erzeuger Wärmepumpenfunktion Kühlleistung 10,0 16,0 24,3 27,7 33,8 40,5 10,0 16,0 Heizleistung 11,0 17,5... -
Seite 15: Abmessungen
Abmessungen RVS 600 INOX Kabeldurchführungen Rücklauf Vorlauf 1150 1050 1105 RVS 1000 INOX / RVS 1600 INOX Rücklauf Kabeldurchführungen Vorlauf 1150 1300 1105 RVS 2500 INOX - RVS 4100 INOX Kabeldurchführungen 1940 1440 1300 Vorlauf Rücklauf 1730 1910 Im Lieferumfang befindet sich, nach Gerätegröße gestaffelt, eine unterschiedliche Anzahl von Schwingungsdämpfer... -
Seite 16: Leistungen
Leistungen Kühlleistungen * RVS 600 (H) INOX RVS 1000 (H) INOX RVS 1600 (H) INOX Außentemperatur °C 10,3 16,5 15,7 15,0 14,3 10,6 10,2 17,0 16,4 15,5 14,8 10,9 10,6 10,0 17,4 17,0 16,0 15,3 11,3 10,9 10,3 17,9 17,5 16,5 15,9 11,6... -
Seite 17: Schema Der Kältekreise
Schema der Kältekreise RVS 600 - 1600 INOX Kühlbetrieb RVS 600 H - 1600 H INOX (Wärmepumpenfunktion) RVS 600 H - 1600 H INOX (Wärmepumpenfunktion) Kühlbetrieb Heizbetrieb RVS 2500 - 4100 INOX Kühlbetrieb Zeichenerklärung: Umwälzpumpe Rückschlagventil Flüssigkeitssammler Filtertrockner Kältemittelschauglas Thermostat Expansionsventil Kühlbetrieb Thermostat Expansionsventil Heizbetrieb Lamellenverflüssiger Verflüssigerventilator... -
Seite 18: Montageanweisung Für Das Fachpersonal
Montageanweisung Wahl des Aufstellungsortes für das Fachpersonal Die Kaltwasser-Erzeuger RVS 600 bis 4100 INOX sind für die Aufstellung im Freien konstruiert. Sie können aber auch innerhalb von Gebäuden aufgestellt werden. Transport Die folgenden Hinweise sind generell zu beachten: Beim Transport der Geräte sind die folgenden Hinweise zu beachten: à... - Seite 19 Aufstellung im Gebäudeinneren: RVS 1000 (H) INOX und RVS 1600 (H) INOX Beachten Sie unbedingt die folgenden Informationen: Betriebsart Kühlen à Gewährleisten Sie eine ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausrei- 1000 chend große Luftöffnungen. à Blockieren Sie die Luftein- und -austrittsseite des La- mellentauschers auf keinen Fall und stellen Sie die- se nicht zu.
- Seite 20 Die Geräte der Baugröße RVS 600 bis 4100 INOX sind serienmäßig mit Kaltwasserspeicher als Kompaktgerät ausgeführt. Wasser- Baugröße Füllan- schluß eintritt austritt RVS 600 INOX 1¼ ‘‘ innen 1¼ ‘‘ außen ½‘‘ Entleerung RVS 1000 INOX 1¼ ‘‘ innen 1¼ ‘‘ außen ½‘‘ Entleerung RVS 1600 INOX 1¼...
- Seite 21 Isolierung, Ablassen des Wassers aus den frostgefährdeten Anlagenteilen oder in der Verwendung von Sole als Wärmeträger. REMKO empfiehlt Ihnen, dem Wasser in der Regel ei- Kondensatableitung nen 34%igen Anteil Ethylenglykol (z. B. Höchst Typ An- tifrogen N) als Frostschutzmittel beizumischen. Diese Wird das Gerät in frostgefährdeten Bereichen in...
-
Seite 22: Elektrischer Anschluß
Elektrischer Anschluß Der Kaltwasser-Erzeuger RVS 600 INOX sowie das Ge- rät in Wärmepumpenausführung RVS 600 H INOX er- fordert einen fest installierten Einphasen-Wechsel- Sämtliche elektrische Installationen sind nur von stromanschluß. autorisiertem Fachpersonal durchzuführen. Vor Arbeiten am Gerät ist das Gerät spannungs- Alle anderen Geräte benötigen einen Dreiphasenwech-... - Seite 23 Bei der Verwendung des externen Kontaktes ist ein Parameter der Regelung neu zu konfigurieren. Der Parameter CnF H27 ist von 0 auf 1 umzustellen. Geschieht dies nicht kann keine externe Eingabe erfolgen. Konfiguration Im Menüpunkt CnF kann in der Ebene 5 der Parameter H27 geändert werden. Der fol- Parameter H27 gende Programmablauf ist zu programmieren.
-
Seite 24: Elektrisches Schaltschema
Elektrisches Schaltschema RVS 600 (H) INOX RVS 1000 INOX und RVS 1600 INOX Zeichenerklärung: 3UG3 Phasenfolgerelais Druckwächter Hochdruck Sensor Wassereintritt pot.freier Eingang HEAT/COOL Hauptsicherungen Sensor Wasseraustritt pot.freier Eingang Standbybetrieb/Regelbetrieb Druckwächter Niederdruck Sensor Verflüssigung Regelung ECH 210 B Kompressormotor Übertemperatur Kompressor Relais Kompressor Ventilatormotor 1 Übertemperatur Ventilator... - Seite 25 RVS 2500 INOX bis RVS 3300 INOX Einspeisung 400 V / 3 Ph ~, N, PE 50 Hz RVS 4100 INOX Einspeisung 400 V / 3 Ph ~, N, PE 50 Hz Zeichenerklärung: 3UG3 Phasenfolgerelais Druckwächter Hochdruck Sensor Wassereintritt pot.freier Eingang HEAT/COOL Hauptsicherungen Sensor Wasseraustritt pot.freier Eingang Standbybetrieb/Regelbetrieb...
-
Seite 26: Vorbereitung Der Inbetriebnahme
Vorbereitung der Inbetriebnahmen von Kühlkreisen Inbetriebnahme Führen Sie die Inbetriebnahme nach folgender Anwei- sung durch: Vor der ersten Inbetriebnahme des Gerätes müssen die 1. Nehmen Sie die Gehäuseverkleidung ab. folgenden Kontrollen durchgeführt werden: Beachten Sie, daß die Bauteile des Kältemittelkreis- laufes Temperaturen von über 70 °C erreichen kön- Allgemeine Kontrollen nen. -
Seite 27: Kundendienst Und Gewährleistung
Zusammenhang mit Verkauf und Inbetriebnahme nierung der Anlage nicht korrekt ausgelegt. die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG 15. Beachten Sie, daß sich der Kältekreis nach einer zurückgesandt hat. Verzögerungszeit von ca. 3 bis 5 Minuten einschal- tet. - Seite 28 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage · Im Seelenkamp 12 32777 Lage · Postfach 1827 Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260...
