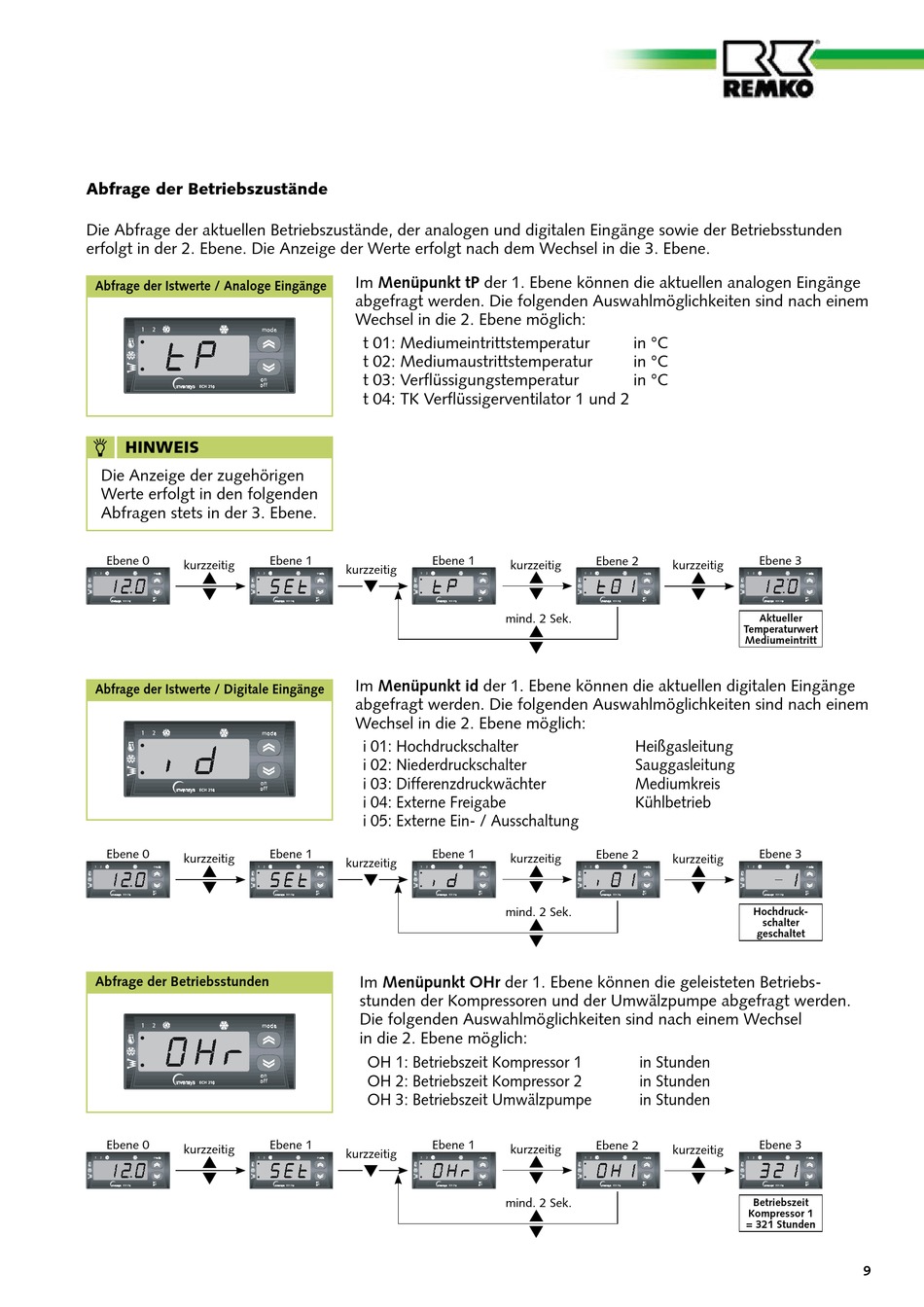

Abfrage der Betriebszustände
Die Abfrage der aktuellen Betriebszustände, der analogen und digitalen Eingänge sowie der Betriebsstunden
erfolgt in der 2. Ebene. Die Anzeige der �erte erfolgt nach dem �echsel in die 3. Ebene.
Abfrage der Istwerte / Analoge Eingänge
�INWEIS
Die Anzeige der zugehörigen
�erte erfolgt in den folgenden
Abfragen stets in der 3. Ebene.
Ebene 0
kurzzeitig
p
q
Abfrage der Istwerte / Digitale Eingänge
Ebene 0
kurzzeitig
p
q
Abfrage der Betriebsstunden
Ebene 0
kurzzeitig
p
q
Im Menüpunkt tP der 1. Ebene können die aktuellen analogen Eingänge
abgefragt werden. Die folgenden Auswahlmöglichkeiten sind nach einem
�echsel in die 2. Ebene möglich:
t 01: Mediumeintrittstemperatur
t 02: Mediumaustrittstemperatur
t 03: Verflüssigungstemperatur
t 04: TK Verflüssigerventilator 1 und 2
Ebene 1
Ebene 1
kurzzeitig
q
Im Menüpunkt id der 1. Ebene können die aktuellen digitalen Eingänge
abgefragt werden. Die folgenden Auswahlmöglichkeiten sind nach einem
�echsel in die 2. Ebene möglich:
i 01: Hochdruckschalter
i 02: Niederdruckschalter
i 03: Differenzdruckwächter
i 04: Externe Freigabe
i 05: Externe Ein- / Ausschaltung
Ebene 1
Ebene 1
kurzzeitig
q
Im Menüpunkt OHr der 1. Ebene können die geleisteten Betriebs-
stunden der Kompressoren und der Umwälzpumpe abgefragt werden.
Die folgenden Auswahlmöglichkeiten sind nach einem �echsel
in die 2. Ebene möglich:
OH 1: Betriebszeit Kompressor 1
OH 2: Betriebszeit Kompressor 2
OH 3: Betriebszeit Umwälzpumpe
Ebene 1
Ebene 1
kurzzeitig
q
in °C
in °C
in °C
Ebene 2
kurzzeitig
kurzzeitig
p
q
mind. 2 Sek.
p
q
Heißgasleitung
Sauggasleitung
Mediumkreis
Kühlbetrieb
Ebene 2
kurzzeitig
kurzzeitig
p
q
mind. 2 Sek.
p
q
in Stunden
in Stunden
in Stunden
Ebene 2
kurzzeitig
kurzzeitig
p
q
mind. 2 Sek.
p
q
Ebene 3
p
q
Aktueller
Temperaturwert
Mediumeintritt
Ebene 3
p
q
Hochdruck-
schalter
geschaltet
Ebene 3
p
q
Betriebszeit
Kompressor 1
= 321 Stunden
