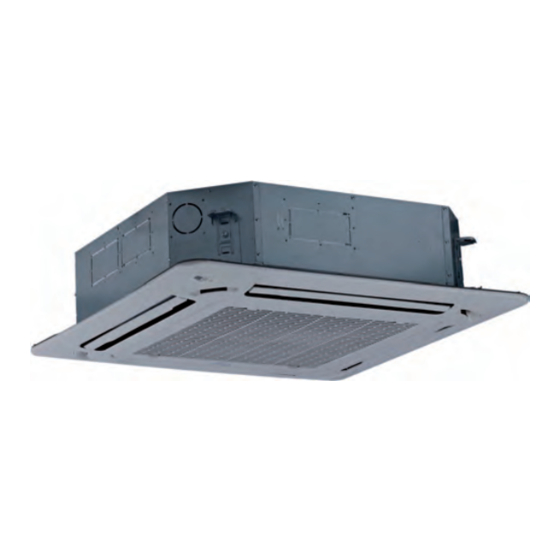

- Seite 1 Montage- und Betriebsanleitung REMKO RVD...DC RVD 353 DC, RVD 523 DC, RVD 683 DC, RVD 1053 DC Inverter Decken-Raumklimagerät in Split-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0051-2015-06 Version 5, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO RVD...DC 12.2 Fehleranalyse Innengerät......................53 12.3 Fehleranalyse Außenteil ......................55 12.4 Widerstände der Temperatursensoren..................64 12.5 Widerstände der Heißgassensoren..................... 65 Pflege und Wartung..........................67 Gerätedarstellung und Ersatzteillisten..................... 69 14.1 Gerätedarstellung Innengeräte ....................69 14.2 Ersatzteilliste Innengeräte ......................70 14.3 Gerätedarstellung Außenteile..................... 71 14.4 Ersatzteilliste Außenteile ......................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan- gemieden wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO RVD...DC 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Entsorgung der Geräte und Komponenten „Gewährleistungsurkunde” vollständig ausgefüllt Bei der Fertigung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt werden ausschließlich recyclebare Materialien ver- hat. Die Gewährleistungsbedingungen sind in den wendet. Tragen Sie zum Umweltschutz bei, indem „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO RVD...DC Technische Daten 2.1 Gerätedaten Baureihe RVD 353 DC RVD 523 DC RVD 683 DC RVD 1053 DC Inverter-Deckenkassetten-Raumklimagerätekombination zum Betriebsweise Kühlen und Heizen 3,50 5,00 7,30 10,50 Nennkühlleistung (1,10-4,00) (1,60-6,30) (3,20-7,60) (4,10-12,60) Energieeffizienzgröße SEER 1,09 1,64 2,19 3,28 El. - Seite 9 RVD 353 DC RVD 523 DC RVD 683 DC RVD 1053 DC Zugehöriges Innengerät / Baureihe V/Ph/ Spannungsversorgung 230/1~/50 Einsatzbereich (Raumvol.), ca. Einstellbereich Raumtemperatur °C +17 bis +30 Arbeitsbereich °C +17 bis +32 540/590/ 635/690/ 1000/1200/ 1500/1800/ Luftvolumenstrom je Stufe m³/h...
- Seite 10 REMKO RVD...DC RVD 353 DC RVD 523 DC RVD 683 DC RVD 1053 DC Zugehöriges Außenteil / Baureihe V/Ph/ Spannungsversorgung 230/1~/50 230/1~/50 230/1~/50 400/3~/50 Arbeitsbereich Kühlen °C +5 bis +50 Arbeitsbereich Heizen °C +5 bis +24 Luftvolumenstrom, max. m³/h 2200...
-
Seite 11: Geräteabmessungen Außenteil
2.2 Geräteabmessungen Außenteil Abb. 1: Abmessungen RVD 353-1053 DC AT (Alle Angaben in mm) RVD 353 DC AT RVD 523 DC AT RVD 683 DC AT RVD 1053 DC AT 1369 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 12: Geräteabmessungen Innengerät
REMKO RVD...DC 2.3 Geräteabmessungen Innengerät Abb. 2: Abmessungen RVD 353-523 DC IT (Alle Angaben in mm) 1: Nebenraumanschluss 2: Frischluftanschluss 3: Durchführung elektrische Steuerleitung 4: Kondensatanschluss 5: Anschluss Kältemittelleitungen Abb. 3: Abmessungen RVD 683-1053 DC IT (Alle Angaben in mm) A: Lufteintritt 3: Anschluss Flüssigkeitsleitung... -
Seite 13: Leistungskurven Heizen Und Kühlen
2.4 Leistungskurven Heizen und Kühlen Heizleistung RVD 353 DC 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 4: Leistungskurven Heizen RVD 353 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 4,01... - Seite 14 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 6: Leistungskurven Heizen RVD 523 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 5,56 4,89...
- Seite 15 Heizleistung RVD 683 DC 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 8: Leistungskurven Heizen RVD 683 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 8,67...
- Seite 16 REMKO RVD...DC Heizleistung RVD 1053 DC 15,00 14,00 13,00 12,00 11,00 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 10: Leistungskurven Heizen RVD 1053 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW...
-
Seite 17: Aufbau Und Funktion
Aufbau und Funktion 3.1 Gerätebeschreibung Die Raumklimageräte RVD 353-1053 DC verfügen über ein REMKO RVD...AT Außenteil sowie über ein Innengerät RVD...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. Im Heizbe- trieb kann im zu beheizenden Raum am Innen- gerät die vom Außenteil aufgenommene Wärme... -
Seite 18: Bedienung
REMKO RVD...DC Bedienung Vorbereitend sind die im Lieferumfang befindlichen Batterien (2 Stück, Typ AAA) in die Fernbedienung Das Innengerät wird komfortabel mit der serienmä- einzusetzen. Ziehen Sie dazu die Klappe des Bat- ßigen Infrarot-Fernbedienung bedient. Die ord- teriefachs ab und setzen die Batterien polungs- nungsgemäße Datenübermittlung wird vom Innen-... - Seite 19 Anzeige am Innengerät RVD 353-523 DC IT Tasten der Fernbedienung Die Anzeige LED‘s leuchten entsprechend den Einstellungen: LED OPERATION grün = Gerät eingeschaltet LED TIMER gelb = Timer programmiert LED DEF/FAN rot = Abtauung aktiv/Umluftmodus LED ALARM rot = Vorliegen einer Störung Abb.
- Seite 20 REMKO RVD...DC Taste „MODE“ (Fortsetzung) Taste „TIMER ON" 3. Entfeuchtungsmodus Mit dieser Taste wird die automatische Einschalt- zeit des Gerätes initiiert. Jeder Tastendruck erhöht In diesem Modus wird der Raum entfeuchtet, dabei die automatische Zeiteinstellung in Schritten von wird die Raumtemperatur erheblich abgesenkt.
- Seite 21 Anzeige der Fernbedienung An/Aus Fernbedienung Der Status An/Aus wird durch das kreisförmige Symbol unten rechts auf dem Anzeigefeld der Fernbedienung angezeigt. Abb. 18: Anzeige der Fernbedienung Automatikmodus Kühlmodus Entfeuchtungsmodus Heizmodus Umluftmodus Indikator Übermittlungssignal Display für Temperatur/Timer Timer aktiviert/deaktiviert Anzeige der Lüfterstufe 10: Sleep-Modus aktiviert 11: Follow-Me Funktion aktiviert 12: Fernbedienung gesperrt...
- Seite 22 REMKO RVD...DC " " und " "-Tasten Taste "MODE" Verwenden Sie die „Mode“-Taste um zwischen Mit diesen Tasten kann die Solltemperatur in 1 °C Den einzelnen Betriebsarten zu wählen. Schritten nach oben oder unten verstellt werden. Der Temperaturbereich kann zwischen 17 °C - Zur Verfügung stehen 5 Modi:...
- Seite 23 Modus "Automatik" Modus „Kühlen“ Im Modus "Automatik" wählt die Regelung selbst- Im Modus „Kühlen“ wird die Raumluft auf die ein- ständig anhand der Raumtemperatur Tr und gestellte Solltemperatur abgekühlt. Die gewähltem Sollwert Ts zwischen Heiz- Umluft-oder gewünschte Raumtemperatur wird mit den „Temp“- Kühlbetrieb.
- Seite 24 REMKO RVD...DC Modus „Heizen“ Taste „FAN“ Im Modus „Heizen“ haben Sie die Möglichkeit den Funktion Raum im Frühling und Herbst zu beheizen. Die 1. Automatik gewählte Raumtemperatur wird mit den „Temp“- Tasten in 1 °C Schritten eingestellt. Liegt die 2. Niedrig Raumtemperatur 1 °C unterhalb der gewählten...
- Seite 25 „Follow-Me“ Funktion Taste „TIMER ON“ Mit dieser Funktion wird die Erfassung der Raum- Diese Taste ermöglicht das Gerät im ausgeschal- temperatur vom Innengerät auf die Fernbedienung tetem Zustand in einen einstellbaren Intervall von verlegt. Die Messung der Temperatur an der Fern- 30 Minuten (0,5h) einzuschalten.
- Seite 26 REMKO RVD...DC Taste „TIMER OFF“ Taste „TURBO/FP“ Diese Taste ermöglicht das Gerät im eingeschal- Durch Betätigung der „TURBO/FP“ Taste wird die tetem Zustand in einem einstellbaren Intervall von maximale Ventilatorstufe und der Kompressor akti- 30 Minuten (0,5h) auszuschalten. viert. TURBO...
- Seite 27 Taste „RESET“ Mit dieser versenkten Taste kann die Fernbedie- nung zurück gesetzt werden. RESET Abb. 34: Taste "Reset" Kabelfernbedienung Anschluss einer optionalen Kabelfernbedienung Der Stecker zum Anschluss einer Kabelfernbedie- nung befindet sich an der Blende der Deckenkas- sette (s. Abb. 35, [A]). Das 5-adrige Kabel, von der Display-Platine kommend, ist mit den Bezeich- nungen A-E versehen (s.
-
Seite 28: Montageanweisung Für Das Fachpersonal
REMKO RVD...DC Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der 5.2 Wanddurchbrüche Installation Es muss ein Wanddurchbruch von mindestens 70 mm Durchmesser und 10 mm Gefälle von Bringen Sie das Gerät in der Originalverpa- Innen nach Außen erstellt werden. -
Seite 29: Wahl Des Installationsortes
5.4 Wahl des Installationsortes Wind Wird das Gerät vorwiegend in windigen Gegenden Innengerät installiert, ist darauf zu achten, dass der austre- Das Innengerät ist für eine waagerechte Wand- tende Warmluftstrom mit der Hauptwindrichtung montage oberhalb von Türen konzipiert. Es ist abgetragen wird. -
Seite 30: Mindestfreiräume
REMKO RVD...DC Aufstellung im Gebäudeinneren Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des Sorgen Sie für eine ausreichende Wärmeab- im Raum aufzustellenden Außenteiles verfügt fuhr, wenn das Außenteil im Keller, auf dem und der eventuelle zusätzliche Druckverluste Dachboden, in Nebenräumen oder Hallen auf-... -
Seite 31: Ölrückführungsmaßnahmen
Installation 5.6 Ölrückführungsmaßnahmen Wird das Außenteil auf einem höheren Niveau als 6.1 Geräteinstallation das Innengerät angeordnet, sind geeignete Ölrück- führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, HINWEIS! der je 2,5 steigende Meter zu installieren ist. Die Installation darf nur durch autorisiertes Fachpersonal vorgenommen werden. -
Seite 32: Nebenraum- Und Frischluftanschluss
Es dürfen nur ein Frischluft- und ein Neben- raumanschluss verwendet werden! Abstand A RVD 353 DC IT 280 mm RVD 523 DC IT 280 mm HINWEIS! RVD 683 DC IT 275 mm Das Gerät ist werkseitig mit einer Füllung aus... - Seite 33 Nebenraumanschluss Das Gerät bietet die Möglichkeit, einen Neben- raum über ein Kanalsystem, z. B. in einer abge- hängten Decke, mitzukühlen. Dafür müssen fol- gende Voraussetzungen erfüllt sein: Achten Sie auf regionale Vorschriften zur Luft- behandlung. Für den Nebenraumanschluss ist ein Bund- Abb.
-
Seite 34: Anschluss Der Kältemittelleitungen
REMKO RVD...DC 6.2 Anschluss der Kältemittellei- tungen Der bauseitige Anschluss der Kältemittelleitungen erfolgt auf der Rückseite der Geräte. Gegebenenfalls ist an den Innengeräten eine Reduzierung, bzw. Erweiterung zu installieren. Diese Verschraubungen liegen dem Innengerät als Beipack serienmäßig bei. Nach erfolgter Montage sind die Verbindungen dampfdiffusionsdicht zu iso- lieren. - Seite 35 Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil. Kennzeichnen Sie die Kältemittelleitungen Entnehmen Sie die erforderlichen Rohrquer- (Einspritz- und Saugleitung) sowie die zugehö- schnitte bitte der Tabelle „Technische rige elektrische Steuerleitung jedes Innenge- Daten“.
-
Seite 36: Rohrdimension In Anzugsdrehmoment In Zoll
REMKO RVD...DC Abb. 54: Bördeln der Kältemittelleitung 1: Bördelwerkzeug Abb. 56: Verschraubungen anziehen 1: Festziehen mit dem ersten Maulschlüssel 2: Gegenhalten mit dem zweiten Maulschlüssel Rohrdimension in Anzugsdrehmoment in Zoll 1/4" 15-20 3/8" 33-40 1/2" 50-60 5/8" 65-75 3/4" 95-105 6.3 Dichtigkeitskontrolle... -
Seite 37: Kältemittel Hinzufügen
Ab 5m bis max. Länge HINWEIS! RVD 353 DC 15 g/m Es muss ein Vakuum von min. 20 mbar abs. RVD 523 DC 0 g/m erzeugt werden! RVD 683 DC 30 g/m RVD 1053 DC Die Dauer der Vakuumerzeugung richtet sich nach dem Rohrleitungsvolumen des Innengerätes und... -
Seite 38: Kondensatanschluss Und Gesicherte Ableitung
REMKO RVD...DC Kondensatanschluss und gesicherte Ableitung Kondensatanschluss Auf Grund der Taupunktunterschreitung am Register kommt es während des Kühlbetriebes zur Kondensatbildung. Unterhalb des Registers befindet sich eine Auffangwanne mit serienmä- ßiger Kondensatpumpe und Schwimmerschalter. Sollte der Schwimmerschalter auf Grund man- gelndem Abtransport des Kondensats eine Sicher- heitsabschaltung durchführen, schaltet die Pumpe... -
Seite 39: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Anschluss- 8.2 Anschluss des Innengerätes und Sicherheitshinweise Führen Sie den Anschluss folgendermaßen durch: Bei den Geräten RVD 353-1053 DC ist eine Netz- Öffnen Sie das Lufteintrittsgitter. zuleitung als Spannungsversorgung am Außenteil Lösen Sie die Abdeckungen des Schaltkas- und eine Steuerleitung zum Innenteil zu installieren tens (Abb. -
Seite 40: Anschluss Des Außenteils
REMKO RVD...DC 1: Einführung Netzzuleitung 2: Abdeckung des Schaltkastens demontieren 3: Anschluss Steuerleitung vom Außenteil Sämtliche elektrische Steck- und Klemmverbin- dungen sind auf festen Sitz und dauerhaften Kontakt zu kontrollieren und ggf. nachzu- ziehen. 8.3 Anschluss des Außenteils Zum Anschluss der Leitung gehen Sie folgender- maßen vor:... -
Seite 41: Elektrisches Anschlussschema
8.4 Elektrisches Anschlussschema Anschluss RVD 353 DC 1(L) 2(N) S 230V/1~/50 Hz Abb. 61: Elektrisches Anschlussschema RVD 353 DC A: Außenteil RVD 353 DC AT Netzzuleitung B: Innengerät RVD 353 DC IT 2: Kommunikationsleitungen... - Seite 42 REMKO RVD...DC Anschluss RVD 523-683 DC 230V/1~/50 Hz 230V/1~/50 Hz Abb. 62: Elektrisches Anschlussschema RVD 523-683 DC A: Außenteil RVD 523-683 DC AT Netzzuleitung B: Innengerät RVD 523-683 DC IT 2: Kommunikationsleitungen Anschluss RVD 1053 DC 230V/1~/50 Hz 400V/3~/50 Hz Abb.
-
Seite 43: Elektrisches Schaltschema
8.5 Elektrisches Schaltschema Innengeräte RVD 353 DC IT Abb. 64: Elektrisches Schaltschema RVD 353 DC IT Innengeräte RVD 523 DC IT 202042490328 Abb. 65: Elektrisches Schaltschema RVD 523 DC IT A: Netzzuleitung Swingmotor B: Steuerplatine Reaktor C: Anzeigeplatine Motor Verdampferventilator D: Zum Außenteil... - Seite 44 REMKO RVD...DC Innengeräte RVD 683-1053 DC IT Abb. 66: Elektrisches Schaltschema RVD 683-1053 DC IT A: Netzzuleitung Reaktor B: Steuerplatine Kondensatpumpe Verdampferventilator Ionengenerator (nicht belegt) Display Swingmotoren Anschluss Kabelfernbedienung Anschluss Multifunktions-Controller Alarmausgang 10: Kommunikationsleitung Außenteil...
- Seite 45 Außenteil RVD 353 DC AT Abb. 67: Elektrisches Schaltschema RVD 353 DC AT Außenteil RVD 523 DC AT Abb. 68: Elektrisches Schaltschema RVD 523 DC AT A: Zuleitung Sensor Heißgas B: Innengerät Verflüssiger Lüftermotor C: Hauptplatine Elektronisches E-Ventil D: Inverterplatine...
- Seite 46 REMKO RVD...DC Außenteil RVD 683 DC AT Abb. 69: Elektrisches Schaltschema RVD 683 DC AT Außenteil RVD 1053 DC AT Abb. 70: Elektrisches Schaltschema RVD 1053 DC AT A: Zuleitung Sensor Heißgas B: Innengerät Verflüssiger Lüftermotor C: Hauptplatine Elektronisches E-Ventil...
-
Seite 47: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu Vor der ersten Inbetriebnahme des Gerätes und dokumentieren. - Seite 48 REMKO RVD...DC Funktionstest des Betriebsmodus Kühlen und Prüfen Sie die Funktion der Kondensatlei- Heizen tung, indem Sie in die Kondensatwanne des- tilliertes Wasser gießen. Es empfiehlt sich Nehmen Sie die Verschlußkappen von den hierzu eine Schnabelflasche zu verwenden, Ventilen. die das Wasser in die Kondensatwanne ein- leiten kann.
-
Seite 49: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 50: Störungsbeseitigung, Kundendienst Und Fehleranalyse
REMKO RVD...DC Störungsbeseitigung, Kundendienst und Fehleranalyse 12.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 51 Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren...
- Seite 52 REMKO RVD...DC Störanzeige an Innengeräten RVD 353-523 DC IT durch Blinkcode OPERA- DEF/ Display TIMER ALARM Ursache Was ist zu tun? TION (orange) (rot) (grün) (rot) Normaler Betriebszu- stand, keine Störung: Heizbetrieb Normaler Betriebszu- stand, keine Störung: Kühl-, Umluft oder Auto-...
-
Seite 53: Fehleranalyse Innengerät
Störanzeige an Innengeräten RVD 683-1053 DC IT Display Ursache Was ist zu tun? Kommunikationsfehler zwischen Außenteil und Elektr. Verbindungsleitungen kontrollieren Innengerät Temperatursensor T1 defekt Wiederstand und Temperatur am Sensor kon- Temperatursensor T2 defekt trollieren Temperatursensor T2B defekt Schwimmerschalter Kondensatwanne hat Kondensatablauf kontrollieren angesprochen EEPROM Fehler... - Seite 54 REMKO RVD...DC 2. Display zeigt E1: Kommunikationsfehler zwischen Innengerät und Außenteil NEIN Liegt am Innengerät Spannung an? Stellen Sie die Spannungsversorgung her NEIN Besteht die Verbindungsleitung aus abge- Abgeschirmtes, geerdetes Kabel verwenden schirmtem Kabel und ist diese geerdet? NEIN Ist die Verbindungsleitung zwischen Innengerät Schließen Sie die Leitung korrekt an...
-
Seite 55: Fehleranalyse Außenteil
12.3 Fehleranalyse Außenteil Störcode Fehlerbeschreibung Was ist zutun? DISPLAY Ä „1. Fehlercode E0 : EEPROM Fehler“ EEPROM- Fehler auf Seite 56 Kommunikationsfehler zwischen Innengerät Ä Tabelle auf Seite 56 und Außenteil Ä „3. Fehlercode E3: Kommunikationsfehler Kommunikationsfehler Haupt- und Inverterpla- tine auf Platine des Außengerätes“... - Seite 56 REMKO RVD...DC 1. Fehlercode E0 : EEPROM Fehler NEIN Ist das EEPROM korrekt eingebaut? EEPROM korrekt einbauen Hauptplatine Außenteil austauschen 2. Fehlercode E2: Kommunikationsfehler zwischen Innengerät und Außenteil NEIN Liegt am Innengerät Spannung an? Stellen Sie die Spannungsversorgung her NEIN Sind die DIP-Schalter auf der Platine richtig ein- DIP-Schalter neu einstellen und für 5 min...
- Seite 57 3. Fehlercode E3: Kommunikationsfehler auf Platine des Außengerätes Blinkt die LED1 auf der Hauptplatine des Hauptplatine austauschen Außengerätes? NEIN Ist die elektrische Verbindung zwischen der NEIN Leistungsplatine und CN4 der Hauptplatine Stellen Sie eine korrekte Verbindung her okay? Entfernen Sie die elektrische Verbindung zwi- schen der Leistungsplatine und CN4 der Haupt- Hauptplatine austauschen platine.
- Seite 58 REMKO RVD...DC 4. Fehlercode E4: Fehler des Außentemperaturfühlers T4 oder des Verflüssigersensors T3 Ist der Verflüssigersensor korrekt ange- NEIN Verflüssigersensor korrekt anschließen schlossen? Messen Sie den Widerstand des Sensors. NEIN Ä Kapitel 12.4 „Widerstände der Temperatur- Sensor austauschen sensoren“ auf Seite 64) Widerstand okay? NEIN Ist der Außentemperaturfühler korrekt ange-...
- Seite 59 6. Fehlercode P1: Hochdruckstörung Ist die Verbindungsleitung NEIN vom Hochdruckschalter Verbindung korrigieren zur Hauptplatine okay? Hochdruckschalter ist eventuell defekt Hochdruckschalter auf der Platine überbrücken. Hochdruckschalter austau- Funktioniert das Gerät schen jetzt? NEIN Kältemittelleitungen Ist die Außentemperatur zu Gerät abschalten überprüfen hoch? NEIN NEIN...
- Seite 60 REMKO RVD...DC 7. Fehlercode P2: Niederdruckstörung Ist die Verbindungsleitung NEIN vom Niederdruckschalter Verbindung korrigieren zur Hauptplatine okay? Niederdruckschalter ist eventuell defekt Niederdruckschalter auf der Platine überbrücken. Niederdruckschalter austau- Funktioniert das Gerät schen jetzt? NEIN Kältemittelleitungen Ist die Außentemperatur zu Gerät abschalten überprüfen...
- Seite 61 8. Fehlercode P3: Überstromschutz Kompressor angesprochen Beträgt der Eingangsstrom mehr als 20A? NEIN Kältemittelleitungen prüfen Ist die Außentemperatur zu hoch? Gerät abschalten NEIN Ist die Ventilatorfunktion des Außengeräts NEIN Ventilatorfunktion sicherstellen okay? Register des Außengerätes säubern Ist das Register des Außengeräts verschmutzt? NEIN Kältemittel absaugen, Leitung austauschen / Sind die Kältemittelleitungen verstopft oder...
- Seite 62 REMKO RVD...DC 10. Fehlercode P5: Temperatur am Verflüssiger zu hoch Ist die Verflüssigeraust- Ist die Außentemperatur rittstemp. Höher als zu hoch? 65°C? Gerät abschalten NEIN Überprüfen sie den Widerstand des Fühler. Ä Kapitel 12.4 „Wider- NEIN NEIN Fühler austauschen stände der Temperatur- sensoren“...
- Seite 63 11. Fehlercode P6: Leistungsplatine IPM Schutzabschaltung NEIN Für korrekte Span- nungszufuhr sorgen Beträgt die Eingangsspannung Ist der Spannungsbereich NEIN zwischen P und N des IPM- zwischen P und N des Moduls 230V / Frequenz 50 IPM- Moduls okay? Sind alle elektrischen Lei- tungen korrekt ange- schlossen? NEIN...
-
Seite 64: Widerstände Der Temperatursensoren
REMKO RVD...DC 12.4 Widerstände der Temperatur- Temp. Widerstand kΩ sensoren (°C) R(t) normal Temp. Widerstand kΩ 18.554 17.743 16.955 (°C) R(t) 17.636 16.888 16.160 normal 16.769 16.079 15.406 116.539 106.732 96.920 15.949 15.313 14.691 110.231 100.552 91.451 15.174 14.588 14.014 103.743... -
Seite 65: Widerstände Der Heißgassensoren
Temp. Widerstand kΩ Temp. Widerstand kΩ (°C) (°C) R(t) R(t) normal normal 3.925 3.735 3.550 1.118 1.041 0.966 3.776 3.590 3.409 1.082 1.007 0.934 3.632 3.451 3.274 1.047 0.974 0.903 3.495 3.318 3.146 1.014 0.942 0.874 3.363 3.191 3.023 0.982 0.912 0.845 3.237... - Seite 66 REMKO RVD...DC °C kΩ °C kΩ °C kΩ °C kΩ 222.8 42.33 10.99 3.927 211.4 40.57 10.61 3.812 200.7 38.89 10.25 3.702 190.5 37.3 9.902 3.595 180.9 35.78 9.569 3.492 171.9 34.32 9.248 3.392 163.3 32.94 8.94 3.296 155.2 31.62 8.643...
-
Seite 67: Pflege Und Wartung
Anlage! HINWEIS! Die gesetzlichen Vorschriften erfordern eine Zum Abschluss eines Wartungsvertrages, jährliche Dichtheitsprüfung des Kältekreises in wenden Sie sich an Remko GmbH & Co. KG Abhängigkeit der Kältemittelfüllmenge. Eine Überprüfung und Dokumentation hat durch ent- sprechendes Fachpersonal zu erfolgen. Pflege Halten Sie das Innegerät und Außenteil frei... - Seite 68 REMKO RVD...DC Reinigung der Abdeckung am Innengerät Die Pumpe ist weitestgehend wartungsfrei. Lassen Sie jedoch die Kondensatleitungen in regelmä- Unterbrechen Sie die Spannungsversorgung ßigen Abständen auf Verschmutzungen kontrol- zum Gerät. lieren und reinigen Sie diese, falls erforderlich. Öffnen Sie das Lufteintrittsgitter der Abde- Sollte darüber hinaus eine externe Pumpe genutzt...
-
Seite 69: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte Abb. 75: Gerätedarstellung RVD 353-1053 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 70: Ersatzteilliste Innengeräte
REMKO RVD...DC 14.2 Ersatzteilliste Innengeräte RVD 353 DC RVD 523 DC RVD 683 DC RVD 1053 Bezeichnung DC IT Kondensatwanne Verdampfer Ventilatorrad Verdampferventilatormotor Steuerplatine Reaktor Kondensatpumpe kpl. Schwimmerschalter Kondensat Auf Anfrage unter Angabe der Seriennummer Anzeigeplatine Lufteintrittsgitter Luftfilter Abdeckung Lamellenmotor... -
Seite 71: Gerätedarstellung Außenteile
14.3 Gerätedarstellung Außenteile Abb. 76: Gerätedarstellung RVD 353-1053 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 72: Ersatzteilliste Außenteile
REMKO RVD...DC 14.4 Ersatzteilliste Außenteile RVD 353 DC RVD 523 DC RVD 683 DC RVD 1053 Bezeichnung DC AT Vorderwand Ventilatorflügel, Verflüssiger Ventilatormotor, Verflüssiger Verflüssiger Deckblech Seitenteil, vorne rechts Seitenteil, hinten rechts Kompressor, kpl. Absperrventil, Saugleitung Auf Anfrage unter Angabe der Seriennummer Absperrventil, Flüssigkeitsleitung... -
Seite 73: Index
Index Nebenraumanschluss ....32, 33 Anzeige am Innengerät ....19 Außerbetriebnahme Ölrückführungsmaßnahmen . - Seite 74 REMKO RVD...DC...
- Seite 76 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
