Transport und
Verpackung
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Das Gerät (luftgekühlter Kalt-
wasser-Erzeuger) nimmt im Kühl-
betrieb die �ärme des aus dem
zu kühlenden Betriebsmedium
�asser oder einem Gemisch aus
�asser und Glykol innerhalb eines
geschlossenen Mediumkreises im
Verdampfer (Rohrbündel-Ver-
dampfer innerhalb des Speichers)
auf und gibt sie an den geschlos-
senen Kältekreis ab. Infolge des
�ärmeaustausches kühlt sich das
Medium ab, das im Kältekreis

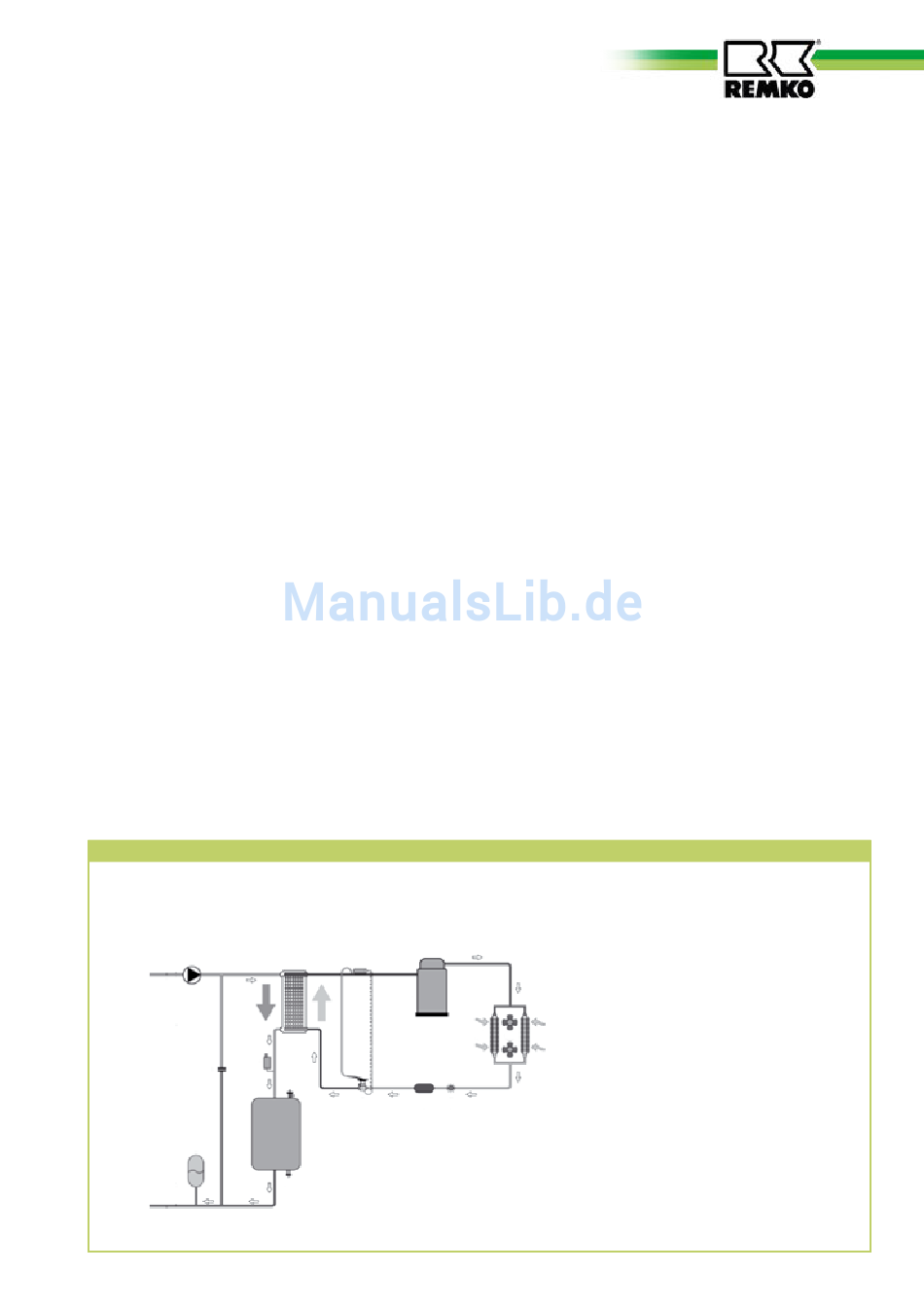

Geräteaufbau
RVS 2500 bis 100 INOX
Kühlbetrieb
1
11
13
7
befindliche Kältemittel verdampft
unter niedrigem Druck.
Das gasförmige Kältemittel gelangt
in einen elektrisch angetriebenen
Kompressor (Scroll-Bauweise),
der den Druck und die Tempera-
tur des Kältemittels erhöht. Das
gasförmige Kältemittel wird in den
Lamellenverflüssiger geleitet, der
infolge des �ärmeaustausches das
Kältemittel unter hohem Druck
verflüssigen läßt. Die am Verflüs-
siger austretende Luft erwärmt die
Umgebung.
Das flüssige Kältemittel wird
mittels einem regelbarem Einspritz-
ventil zurück in den Verdampfer
geleitet, wo der Kreisprozess
erneut beginnt.
Zur Regelung der Kühlleistung
wird eine rücklauftemperaturab-
hängige Regelung verwendet, die
neben allen Sicherheitsfunktionen
den autarken Gerätebetrieb sicher-
stellt. Ein potentialfreier Kontakt
ermöglicht eine Freigabe von einer
entfernten Stelle aus.
Das Gerät ist für die Aufstellung im
Außenbereich konzipiert. Es kann
8
12
9
3
2
4
10
unter bestimmten Umständen
auch im Innenbereich eingesetzt
werden.
Der Kältekreis des Gerätes besteht
aus einem Rohrbündel- Verdamp-
fer, Kompressor, thermisches Ein-
spritzventil, Lamellenverflüssiger,
Verflüssigerventilator, �interrege-
lung und Hoch- und Niederdruck-
wächter.
Der Mediumkreis besteht aus
Speicher, Umwälzpumpe, Aus-
dehnungsgefäß, Sicherheitsventil,
Manometer, Füll- und Entleerungs-
ventil und Differenzdruckwächter.
Als Zubehör sind externe Netz-
trennschalter, Sammelstörmel-
dungen, Kabel-Fernbedienungen,
Glykolkonzentrat und Technische
Geräteübergaben erhältlich.
Legende:
1
2
3
4
5
6
5
6
7
8
9
10
11
12
13
Umwälzpumpe
Filtertrockner
Kältemittelschauglas
Therm. Expansionsventil Kühlbetrieb
Lamellenverflüssiger
Verflüssigerventilator
Membranausdehnungsgefäß
Platten-Verdampfer
Manueller Entlüfter
Füll- / Entleerungsanschluß
Differenzdruckwächter
Kompressor
Speicher
5
