REMKO RVS

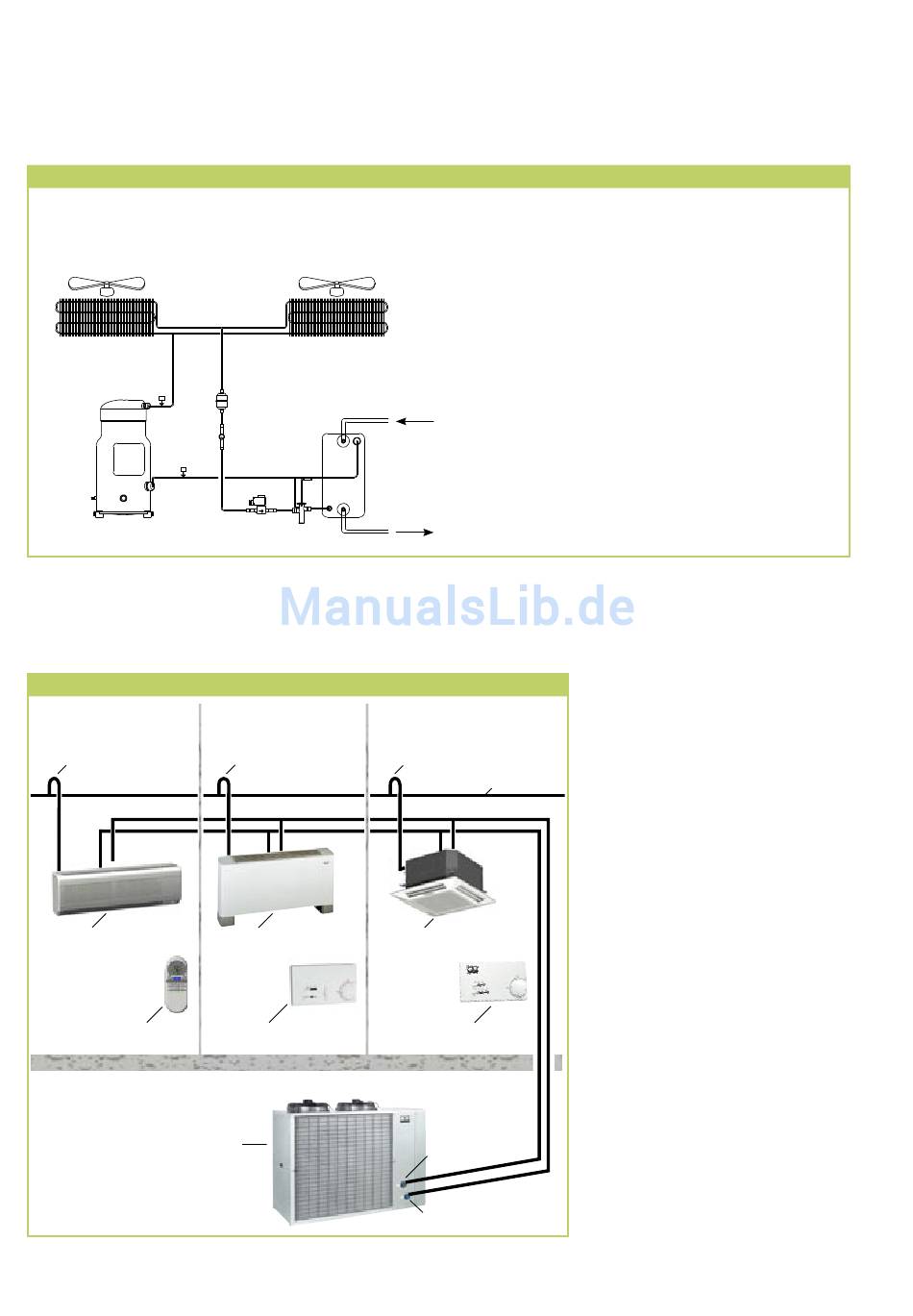

Geräteaufbau
RVS 5300 bis 7000 INOX
Kühlbetrieb
3
2
1
Systemaufbau
Systemaufbau
Innenbereich 1 1
Kondensatleitung
Kaltwasser-
Abnehmer
Infrarot-Fernbedienung
Außenbereich
Kaltwasser-Erzeuger
3
2
4
5
8
6
7
Innenbereich 2 2
Kondensatleitung
Kaltwasser-
Abnehmer
Raumtemperatur-Regelung
Innenbereich 3 3
Kondensatleitung
Kondensat-Sammelleitung
Kaltwasser-
Abnehmer
Kabel-Fernbedienung
Mediumaustritt
Mediumeintritt
Legende:
1
Kompressor
2
Lamellenverflüssiger
3
Verflüssigerventilator
4
Filtertrockner
5
Kältemittelschauglas
6
Magnetventil Kältekreis
7
Therm. Expansionsventil Kühlbetrieb
8
Platten-Verdampfer
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS)
oder zum Heizen mit warmem
Medium (Heizungsanlage).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Anlagenaufbauten ist ein
Mindestvolumenstrom des Medi-
ums jederzeit sicherzustellen.
