Elektrische Bauteile
Elektrische
Sicherheitseinrichtungen
Druckwächter Kältekreis HP u. LP
Innerhalb des Kältekreises befin-
det sich in der Heißgasleitung ein
Hochdruckwächter (HP) zur
Abschaltung des Kaltwasser-Er-
zeugers bei mangelnder �ärme-
abgabe.
Ein Niederdruckwächter (LP) in der
Saugleitung oder im Kompressor
dient zur Abschaltung des Kalt-
wasser-Erzeugers bei zu geringen
Füllmengen des Kältemittels.
Differenzdruckwächter
Mediumkreis Pr
Der Differenzdruckwächter ist par-
allel zum Verdampfer im Medium-
kreis installiert. Er mißt die Druck-
differenz zwischen Eingangs- und
Ausgangsdruck und schaltet bei
Unterschreiten des Mindestvolu-
menstromes das Gerät ab.

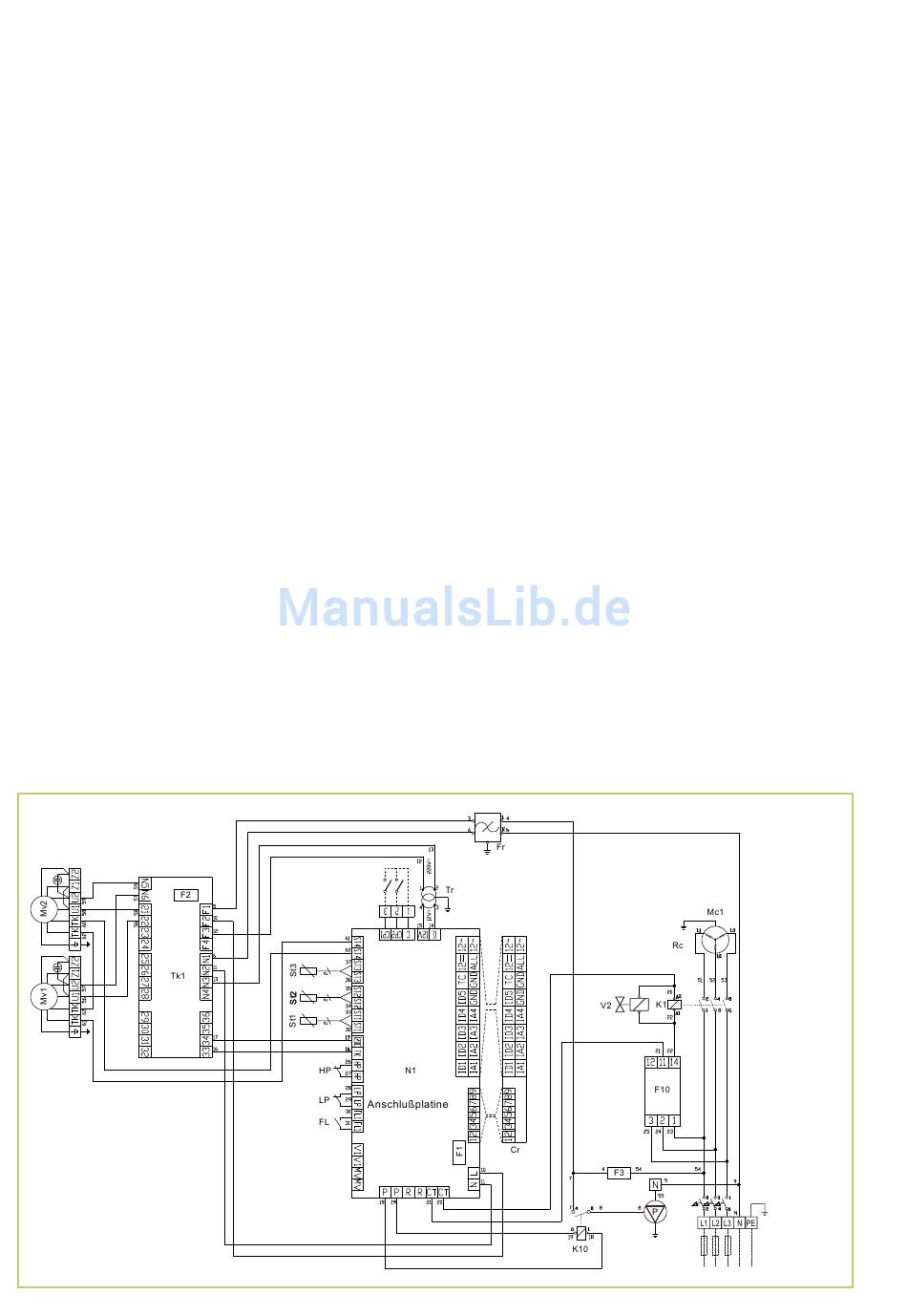

Elektrisches Schaltschema
RVS 2500 - 3300 INOX
2
Thermokontakte
Verflüssigerventilatoren
Die Thermokontakte der Verflüs-
sigerventilatoren vermeiden ein
Überhitzen der Motoren.
Thermokontakt Kompressor
Der Thermokontakt befindet sich
innerhalb des Kompressors und
begrenzt dessen Heißgasendtem-
peratur.
Magnetventil Kältekreis
Das Magnetventil in der Flüs-
sigkeitsleitung des Kältekreises
unterbindet nach dem Abschalten
des Kompressors einen Druckaus-
gleich über das Expansionsventil
und somit das Nachverdampfen
von Kältemittel innerhalb des Ver-
dampfers.
Phasenfolgerelais F10
Das Phasenfolgerelais kontrolliert
die Drehrichtung der Spannungs-
versorgung. Bei falscher Drehrich-
tung wird der Kompressor nicht
frei geschaltet.
Thermische Verflüssigungs-
regelung (Winterregelung)
Durch eine modulierende Aus-
gangsspannung kann die Drehzahl
des Verflüssigerventilators an die
gewünschte Verflüssigungstem-
peratur angepasst und somit ein
konstantes Druckniveau gehalten
werden.
Der Regler ECH 210 B ermittelt
über den Sensor St 3 die momen-
tane Verflüssigungstemperatur
im Verflüssiger. Der Sollwert wird
dann über die TK-Regelplatine
geregelt.
400 V / 3 Ph~,
Einspeisung
N, PE 50 Hz
