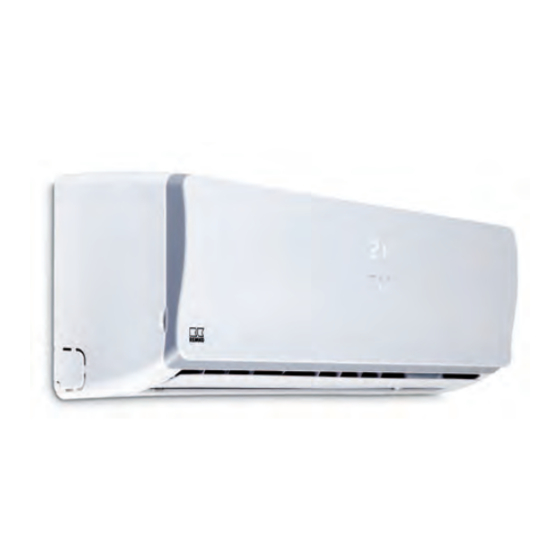

- Seite 1 Montage- und Betriebsanleitung REMKO RVT ARCTIC-WP RVT 263 DC, RVT 353 DC, RVT 523 DC, RVT 683 DC Inverter Wärmepumpe in Split-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0100-2015-02 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
2.2 Geräteabmessungen ........................10 2.3 Entfernungsabhängiger Schallpegel..................... 11 2.4 Leistungskurven Heizen und Kühlen .................... 12 Aufbau und Funktion.......................... 16 3.1 Eigenschaften des REMKO Split-Klimagerätes................16 3.2 Gerätebeschreibung........................18 Bedienung............................19 4.1 Allgemeine Hinweise........................19 4.2 Anzeige am Innengerät ........................ 19 4.3 Tasten der Fernbedienung...................... - Seite 4 REMKO RVT ARCTIC-WP 8.4 Elektrisches Anschlussschema..................... 40 8.5 Elektrisches Schaltschema......................42 Vor der Inbetriebnahme........................47 Inbetriebnahme........................... 47 Störungsbeseitigung, Fehleranalyse und Kundendienst..............49 11.1 Störungsbeseitigung und Kundendienst..................49 11.2 Fehleranalyse Innengerät......................51 Pflege und Wartung..........................59 Außerbetriebnahme..........................61 Gerätedarstellung und Ersatzteillisten..................... 62 14.1 Gerätedarstellung Innengeräte RVT 263 DC-683 DC IT............
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan- gemieden wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO RVT ARCTIC-WP 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO RVT ARCTIC-WP Technische Daten 2.1 Gerätedaten RVT 263 DC RVT 353 DC RVT 523 DC RVT 683 DC Baureihe Inverter-Wand-Raumklimagerätekombination zum Kühlen und Betriebsweise Heizen 3,11 3,71 5,28 7,30 Nenn-Heizleistung (1,00-4,10) (1,00-4,60) (1,60-6,30) (2,90-8,40) Energieeffizienzgröße SCOP 0,74 0,90 1,25 2,03 El. - Seite 9 RVT 263 DC RVT 353 DC RVT 523 DC RVT 683 DC Zugehöriges Innengerät Gewicht EDV-Nr. 1623064 1623074 1623084 1623094 RVT 263 DC RVT 353 DC RVT 523 DC RVT 683 DC Zugehöriges Außenteil V/Ph/ Spannungsversorgung 230 / 1~ / 50 Arbeitsbereich Kühlen °C +5 bis +50...
-
Seite 10: Geräteabmessungen
REMKO RVT ARCTIC-WP 2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen Außenteile RVT 263 DC-683 DC AT Maße (mm) RVT 263 DC-523 DC RVT 683 DC Innengeräte Abb. 2: Abmessungen Innengeräte RVT 263 DC-683 DC IT Maße (mm) RVT 263 DC RVT 353 DC... -
Seite 11: Entfernungsabhängiger Schallpegel
2.3 Entfernungsabhängiger Schallpegel Abb. 3: Entfernungsabhängiger Schallpegel der Außenmodule in Abhängigkeit der Aufstellungsart, gem. Zeichnung Schallpegel in Abhängigkeit der Entfernung *) Max Schallleistung Aufstellungsart, gem. Gerätetyp [dB(A)] Zeichnung [dB(A)] [dB(A)] [dB(A)] [dB(A)] Im Freifeld 51,0 37,0 31,0 27,5 RVT 263 DC Vor einer Wand 54,0 40,0... -
Seite 12: Leistungskurven Heizen Und Kühlen
REMKO RVT ARCTIC-WP 2.4 Leistungskurven Heizen und Kühlen Heizleistung RVT 263 DC 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 4: Leistungskurven Heizen RVT 263 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C... - Seite 13 Heizleistung RVT 353 DC 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 6: Leistungskurven Heizen RVT 353 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 4,21 3,70 3,53...
- Seite 14 REMKO RVT ARCTIC-WP Heizleistung RVT 523 DC 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 8: Leistungskurven Heizen RVT 523 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C...
- Seite 15 Heizleistung RVT 683 DC 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 10: Leistungskurven Heizen RVT 683 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 8,34 7,33...
-
Seite 16: Aufbau Und Funktion
Kühlleistung an dem aktuell vorhandenen tungsregelung ist sehr uneffizient. Die Leistungsre- Bedarf in der Kühlperiode nahezu immer laufen gelung des REMKO Klimagerätes erfolgt modulie- und erst zum Ausschalten kommen, wenn tat- rend und wird an den tatsächlichen Bedarf sächlich keine Wärme mehr entzogen wird. - Seite 17 Heizbetrieb Der Behaglichkeitsbereich im Bild unten verdeut- licht, welche Werte für Temperatur und Luftfeuch- Auf Grund der Kreislaufumkehr ist es auch möglich tigkeit der Mensch als angenehm empfindet. zu Heizen. Im Heizbetrieb werden die Kompo- Dieser Bereich sollte beim Heizen oder Klimati- nenten des Kältekreislaufs genutzt, um warme Luft sieren von Gebäuden erreicht werden.
-
Seite 18: Gerätebeschreibung
REMKO RVT ARCTIC-WP 3.2 Gerätebeschreibung Die Raumklimageräte RVT 263 DC-683 DC ver- fügen über ein REMKO RVT...AT Außenteil sowie über ein Innengerät RVT...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. Im Heizbe- trieb kann im zu beheizenden Raum am Innen- gerät die vom Außenteil aufgenommene Wärme... -
Seite 19: Bedienung
Bedienung 4.1 Allgemeine Hinweise Störungen werden codiert angezeigt (siehe Das Innengerät wird komfortabel mit der serienmä- Kapitel Störungsbeseitigung und Kunden- ßigen Infrarot-Fernbedienung bedient. Die ord- dienst). nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. -
Seite 20: Tasten Der Fernbedienung
REMKO RVT ARCTIC-WP 4.3 Tasten der Fernbedienung Taste „SLEEP“ Aktiviert/deaktiviert die „SLEEP“ Funktion. Nach Betätigen dieser Taste steigt im Kühlbetrieb die Solltemperatur innerhalb einer Stunde automa- tisch um 1 °C, im Heizbetrieb wird die Solltempe- ratur innerhalb einer Stunde um 1 °C gesenkt. Mit Hilfe dieser Taste kann die komfortabelste Tempe- ratur beibehalten und Energie gespart werden. - Seite 21 Taste „TIMER ON“ Anzeigen am LCD Drücken Sie diese Taste um die Verzögerungszeit des Gerätestartes zu aktivieren. Jedes Betätigen dieser Taste erhöht die Verzögerungszeit um 30 Minuten. Wenn die eingestellte Zeit im Display 10.0 übersteigt, erhöht jeder Tastendruck die Ein- stellzeit um 60 Minuten.
-
Seite 22: Tastenfunktionen
REMKO RVT ARCTIC-WP Alle dargestellten Symbole in der LCD-Darstel- Im "Automatik"-Modus wählt das Klimagerät lung dienen nur der besseren Übersicht. Wäh- automatisch zwischen dem Kühl-, Umluft- und rend des Betriebes erscheinen in dem LCD- Heizbetrieb und versucht den auf der Fernbe- Fenster nur die für die jeweiligen Funktionen... - Seite 23 Modus "Entfeuchten" Modus "Timer" Stellen Sie sicher, dass das Innengerät an die Durch Drücken der " TIMER ON"-Taste kann die Stromversorgung angeschlossen und einge- "Einschaltzeit" und durch Drücken der Taste schaltet ist. "TIMER OFF" kann die "Ausschaltzeit" des Gerätes eingestellt werden. Die Betriebsmodus-Anzeige auf dem Anzeigefeld des Innengerätes fängt an zu blinken.
- Seite 24 REMKO RVT ARCTIC-WP Einstellen der "Ausschaltzeit" Beispiele für Einstellungen der TIMER-Funktion Drücken Sie die "TIMER OFF"-Taste. Die "TIMER-ON" (Auto-on Modus) Fernbedienung zeigt "TIMER OFF", die letzte Beispiel: Einstellung der "Ausschaltzeit" und das Symbol "H" erscheint auf dem Display. Jetzt Das Klimagerät soll sich, ab dem Zeitpunkt der ist das Gerät bereit die "Ausschaltzeit"...
- Seite 25 Kombinierter TIMER (Gleichzeitiges Einstellen "TIMER-ON ð " TIMER-OFF" von "TIMER-ON" und "TIMER-OFF") (Aus ð Start ð Stop) "TIMER-OFF ð " TIMER-ON" Beispiel: (An ð Stop ð Start) Das Klimagerät soll sich, ab dem Zeitpunkt der Beispiel: Programmierung, in 2 Stunden einschalten und 5 Stunden später wiederausschalten.
-
Seite 26: Sleep-Funktion
REMKO RVT ARCTIC-WP SLEEP-Funktion Die Sleep-Funktion dient zur Energieeinsparung während Sie schlafen. Diese Funktion aktivieren Sie über die Taste auf der Infrarot-Fernbedienung. Drücken Sie diese Taste vor dem Schlafen gehen. Im Kühlmodus erhöht das Gerät nun die einge- stellte Raumtemperatur nach 1 Stunde automa- tisch um 1 °C. -
Seite 27: Montageanweisung Für Das Fachpersonal
Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der Verwenden Sie den im Lieferumfang enthal- tenden isolierten Kondensatschlauch als Über- Installation gangsstück auf den weiterführenden Konden- Bringen Sie das Gerät in der Originalverpa- satablauf. Fixieren Sie den Kondensatablauf ckung so nah wie möglich an den Montageort. mit den beigefügten Klemmschellen. -
Seite 28: Aufstellung Innengerät
REMKO RVT ARCTIC-WP 5.4 Aufstellung Innengerät Beachten Sie bei der Aufstellung die zu erwar- tende Schneehöhe und eine Erhöhung um ca. Das Innengerät ist für eine waagerechte Wand- 20 cm, damit ganzjährig ein freies Ansaugen montage oberhalb von Türen konzipiert. Es ist und Ausblasen der Außenluft gewährleistet... - Seite 29 Beurteilungspegel nach TA-Lärm Immissionsort tags in dB(A) nachts in dB(A) Industriegebiete Gewerbegebiete Kerngebiete, Dorfgebiete und Mischgebiete Allgemeine Wohngebiete und Kleinsiedlungsgebiete Reine Wohngebiete Kurgebiete, Krankenhäuser und Pflegeanstalten Einzelne kurzzeitige Geräuschspitzen dürfen die Immissionswerte am Tage um nicht mehr als 30 dB(A) und in der Nacht um nicht mehr als 20 dB(A) überschreiten.
-
Seite 30: Mindestfreiräume
REMKO RVT ARCTIC-WP 5.6 Mindestfreiräume Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti- male Luftverteilung vorzusehen. Abb. 34: Mindestfreiräume Innengerät und Außenteil AT: Außenteil Lufteintritt IT: Innengerät Luftaustritt Innengeräte Außenteile Maße RVT 263 DC-683 DC... -
Seite 31: Ölrückführungsmaßnahmen
5.7 Ölrückführungsmaßnahmen Abb. 35: Ölrückführungsmaßnahmen A: Außenteil Wird das Außenteil auf einem höheren Niveau als B: Innenteil das Innengerät angeordnet, sind geeignete Ölrück- 1: Ölhebebogen in der Saugleitung zum Außen- führungsmaßnahmen zu treffen. Dies erfolgt in der teil 1 x je 5,0 steigende Meter, Radius: 50 mm Regel durch die Herstellung eines Ölhebebogen, 2: Max. -
Seite 32: Wandhalterung Der Innengeräte
REMKO RVT ARCTIC-WP 5.9 Wandhalterung der Innengeräte Abb. 37: Montagepunkte der Wandhalterung RVT 263 DC IT und RVT 353 DC IT (Frontansicht, alle Maße in mm) Abb. 38: Montagepunkte der Wandhalterung RVT 523 DC IT und RVT 683 DC IT (Frontansicht, alle Maße in Gerätetyp/Maß... -
Seite 33: Installation
Installation 6.2 Anschluss der Kältemittelleitungen 6.1 Installation Innengerät Der bauseitige Anschluss der Kältemittelleitungen Das Innengerät wird über die Wandhalterung, erfolgt auf der Rückseite der Geräte. unter Beachtung der im unteren Bereich befindli- Gegebenenfalls ist an den Innengeräten eine chen Luftaustrittsseite, befestigt. Reduzierung, bzw. -
Seite 34: Kältemittelleitung 2: Entgrater
REMKO RVT ARCTIC-WP Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil. Kennzeichnen Sie die Kältemittelleitungen Entnehmen Sie die erforderlichen Rohrquer- (Einspritz- und Saugleitung) sowie die zugehö- schnitte bitte der Tabelle „Technische rige elektrische Steuerleitung jedes Innenge- Daten“. -
Seite 35: Zusätzliche Hinweise Zum Anschluss Der Kältemittelleitungen
Abb. 41: Bördeln der Kältemittelleitung 1: Bördelwerkzeug Abb. 43: Verschraubungen anziehen 1: Festziehen mit dem ersten Maulschlüssel 2: Gegenhalten mit dem zweiten Maulschlüssel Rohrdimension in Anzugsdrehmoment in Zoll 1/4" 15-20 3/8" 33-40 1/2" 50-60 5/8" 65-75 3/4" 95-105 6.3 Zusätzliche Hinweise zum Anschluss der Kältemittellei- tungen Bei der Kombination des Außenteiles mit... -
Seite 36: Dichtigkeitskontrolle
REMKO RVT ARCTIC-WP 6.4 Dichtigkeitskontrolle 6.5 Kältemittel hinzufügen Sind alle Verbindungen hergestellt, wird die Mano- Die Geräte besitzen eine Kältemittelgrundfüllung. meterstation wie folgt an den entsprechenden Darüber hinaus sind bei Kältemittelleitungslängen Schraderventilanschlüssen angeschlossen, sofern von über 5 Metern einfacher Länge je Kreis eine vorhanden: zusätzliche Füllmenge an Kältemittel, entspre-... -
Seite 37: Kondensatanschluss Und Gesicherte Ableitung
Kondensatanschluss und gesicherte Ableitung Abb. 45: Bemaßung des Streifenfundaments (Draufsicht) Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie bitte der Legende der Abb. 44 Bemaßung des Streifenfundaments (in mm) Maß RVT 263 DC-523 RVT 683 DC Abb. 44: Kondensatableitung, Versickerung von Kondensat und Streifenfundament (Schnitt) Kondensatsanschluss Außenmodul... - Seite 38 REMKO RVT ARCTIC-WP min. 2% Abb. 46: Kondensatanschluss Innengerät Gesicherte Ableitung bei Undichtigkeiten Mit dem REMKO Ölabscheider OA 2.2 werden die unten aufgeführten Forderungen der regionalen Vorschriften und Gesetze erfüllt. HINWEIS! Regionale Vorschriften oder Gesetze des Umweltschutzes, z.B. Wasserhaushaltge- setzes (WHG), können zur Vorbeugung von...
-
Seite 39: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Hinweise 8.2 Anschluss des Innengeräts Bei den Geräten ist eine Spannungsversorgung Wir empfehlen, bauseitig einen Haupt- / Repa- am Außenteil und eine fünfadrige Steuerleitung raturschalter in der Nähe des Außenteils zu zum Innengerät zu installieren und entsprechend installieren. -
Seite 40: Anschluss Des Außenteils
REMKO RVT ARCTIC-WP 8.3 Anschluss des Außenteils Verankern Sie die Leitung in der Zugentlas- tung und bauen Sie das Gerät wieder Zum Anschluss der Leitung gehen Sie folgender- zusammen. maßen vor: Entfernen Sie die Abdeckung an der Seiten- wand. Wählen Sie den Querschnitt der Anschluss- leitung gemäß... - Seite 41 Anschluss optionaler Kondensatpumpe KP 6 / KP 8 L(1) 2(N) S L(1) 2(N) S L N PE Abb. 50: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe KP 6 / KP 8 BK: schwarz Netzzuleitung WH: weiß...
-
Seite 42: Elektrisches Schaltschema
REMKO RVT ARCTIC-WP 8.5 Elektrisches Schaltschema Innengeräte RVT 263 DC-353 DC IT CE-KFR26G/BP3N1Y-11M.D.11.NP2-1 202302130860 CN12_1 CN12_2 CN11 Abb. 51: Elektrisches Schaltschema RVT 263 DC-353 DC IT A: Zuleitung CN = N 3: Verdampfersensor B: Zuleitung (L_IN = 1, L_OUT = L) 4: Umluftsensor 1: Verdampferlüfter-Motor... - Seite 43 Innengerät RVT 523 DC IT CE-KFR50G/BP3N1Y-11M.D.11.NP2-1 202302130861 CN11 CN10A CN12-2 CN12-1 L_OUT L_IN Abb. 52: Elektrisches Schaltschema RVT 523 DC IT A: Zuleitung Klemmenkontakt = L 3: Verdampfersensor B: Zuleitung Klemmenkontakt = 1 4: Umluftsensor C: Zuleitung Klemmenkontakt = N 5: Swing Motor 1 1: Verdampferlüfter-Motor 6: Ionengenerator...
- Seite 44 REMKO RVT ARCTIC-WP Innengerät RVT 683 DC IT 202302130859 L-OUT L-IN CN10A CN11 FAN_IN CN12_2 Abb. 53: Elektrisches Schaltschema RVT 683 DC IT A: Zuleitung Klemmenkontakt = L 3: Verdampferlüfter-Motor B: Zuleitung Klemmenkontakt = 1 4: Swing Motor 1 C: Zuleitung Klemmenkontakt = N...
- Seite 45 Außenteile RVT 263 DC AT, RVT 353 DC AT und RVT 523 DC AT CE-KFR26W/BP3(PFC).D.13.WP2-1 202302130906 CN10 CN13 CN12 CN15 CN11 CN301 CN302 CN303 Abb. 54: Elektrisches Schaltschema RVT 263 DC AT, RVT 353 DC AT und RVT 523 DC AT A: Zuleitung zum Innengerät 3: Einspritzventil CN 12 = Klemnblock Innengerät / Kontakt N...
- Seite 46 REMKO RVT ARCTIC-WP Außenteil RVT 683 DC AT CE-KFR80W/BP3T4N1(DC MOTOR)-310.D.03.WP1-1 202302130895 CE-KFR80W/BP2T4N1-310(B):D:13:MP1 202302130890 CN12 CN11 Abb. 55: Elektrisches Schaltschema A: Hauptplatine 11: Verbindung zur Inverterplatine B: Inverterplatine (Kontakte CN 11, CN 12) Verbindung zur Inverterplatine (Kontakt CN 4) 12: Steuerleitung Innengerät (gelb), Kontakt S Verbindung zur Inverterplatine (Kontakt CN 5) 13: Zuleitung Innengerät (rot), Kontakt L, (L1)
-
Seite 47: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu Vor der ersten Inbetriebnahme des Gerätes und dokumentieren. - Seite 48 REMKO RVT ARCTIC-WP Funktionstest des Betriebsmodus Kühlen und Montieren Sie alle demontierten Teile. Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt.
-
Seite 49: Störungsbeseitigung, Fehleranalyse Und Kundendienst
Störungsbeseitigung, Fehleranalyse und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 50 REMKO RVT ARCTIC-WP Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche...
-
Seite 51: Fehleranalyse Innengerät
Störanzeige am Innengerät Anzeige Ursache Was ist zu tun? EEPROM Fehler Siehe Fehleranalyse Kommunikationsfehler zwischen AT und IT Fachhändler kontaktieren Phasenkontrolle angesprochen Verdrahten überprüfen Verdampferventilmotor hat zu niedrige Siehe Fehleranalyse Drehzahl / defekt Sensor Umluft IT defekt / Verbindung und Stecker prüfen Verbindung unterbrochen (T1) Sensor Register IT defekt / Verbindung und Stecker prüfen... - Seite 52 REMKO RVT ARCTIC-WP Fehler E1: Kommunikationsfehler zwischen AT und IT Schalten Sie das Gerät für 5 Sekunden span- nungslos. Ist der Fehler weiterhin im Display? Überprüfen Sie alle Verbindungsleitungen zwi- schen Innengerät und Außenteil sowie die Ver- bindungen zu den Platinen laut Schaltplan.
- Seite 53 Fehler E3: Ventilatordrehzahl nicht korrekt Schalten Sie das Gerät für 5 Sekunden span- NEIN Das Gerät arbeitet normal. nungslos. Ist der Fehler weiterhin im Display? Schalten Sie das Gerät span- nungslos. Über- Überprüfen Sie das Lager zwischen Venti- NEIN prüfen Sie mit der latorrad und Ventilatormotor.
- Seite 54 REMKO RVT ARCTIC-WP Fehler EC: Kein Kälte- bzw. Heizleistung nach 30 Minuten Schalten Sie das Gerät für 5 Sekunden span- nungslos. Ist der Fehler weiterhin im Display? Bläst das Innengerät kalte bzw. warme Luft Überprüfen Sie den Sensor am Verdampfer aus? (T2).
- Seite 55 Fehler F5: Drehzahl Verflüssigerventilator nicht in Ordnung Schalten Sie das Gerät für 5 Sekunden NEIN spannungslos. Ist der Fehler weiterhin im Das Gerät arbeitet normal. Display? Überprüfen Sie das Lager Schalten Sie das Gerät spannungslos. NEIN zwischen Ventilatorrad und Überprüfen Sie mit der Hand am Ventila- Ventilatormotor.
- Seite 56 REMKO RVT ARCTIC-WP Fehler P0: Fehler Inverter Modul Überprüfen Sie die elektrische Verdrahtung NEIN zwischen der Platine und dem Kompressor? Ist Erneuern Sie die Verbindung. diese korrekt ausgeführt? NEIN Überprüfen Sie ob das IPM Modul korrekt Korrigieren Sie Installation und ziehen Sie alle Installiert ist.
- Seite 57 Fehler P2: Übertemperatur am Kompressor Überprüfen Sie die Wärmetauscher des Außen- NEIN teils sowie des Innengerätes auf Sauberkeit. Ist Reinigen Sie den jeweiligen Wärmetauscher. der Luftaustausch gewährleistet. Schalten Sie das Gerät für 10 Minuten span- NEIN Überprüfen Sie alle elektrischen Verbindungen nungslos.
- Seite 58 REMKO RVT ARCTIC-WP Widerstandswerte der Sensoren T1, T2, T3 und T4 Temperatur (°C) Widerstandswert (kW) 26,9 20,7 16,1 12,6 10,0 Widerstandswerte des Sensors T5 Temperatur (°C) Widerstandswert (kW) 141,6 56,1 36,6 13,8 Verlauf Temperatur / Widerstand T1, T2, T3, T4 Abb.
-
Seite 59: Pflege Und Wartung
Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. GEFAHR! So gewährleisten Sie jederzeit die Betriebssi- cherheit der Anlage! Vor allen Arbeiten an dem Gerät muss die Spannungsversorgung unterbrochen werden... - Seite 60 REMKO RVT ARCTIC-WP Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt.
-
Seite 61: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 62: Gerätedarstellung Und Ersatzteillisten
REMKO RVT ARCTIC-WP Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte RVT 263 DC-683 DC IT Abb. 60: Gerätedarstellung RVT 263 DC-683 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 63: Ersatzteilliste Innengeräte Rvt 263 Dc-683 Dc It
14.2 Ersatzteilliste Innengeräte RVT 263 DC-683 DC IT Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de RVT 263 DC IT RVT 353 DC IT... -
Seite 64: Gerätedarstellung Außenteile Rvt 263 Dc-523 Dc At
REMKO RVT ARCTIC-WP 14.3 Gerätedarstellung Außenteile RVT 263 DC-523 DC AT Abb. 61: Gerätedarstellung RVT 263 DC-523 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 65: Ersatzteilliste Außenteile Rvt 263 Dc-523 Dc At
14.4 Ersatzteilliste Außenteile RVT 263 DC-523 DC AT Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de RVT 263 DC AT RVT 353 DC AT... -
Seite 66: Gerätedarstellung Außenteile Rvt 683 Dc At
REMKO RVT ARCTIC-WP 14.5 Gerätedarstellung Außenteile RVT 683 DC AT Abb. 62: Gerätedarstellung RVT 683 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 67: Ersatzteilliste Außenteile Rvt 683 Dc At
14.6 Ersatzteilliste Außenteile RVT 683 DC AT Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de RVT 683 DC AT Bezeichnung Luftsensor Verflüssiger Schutznetz Verflüssiger Verflüssiger... -
Seite 68: Index
REMKO RVT ARCTIC-WP Index Montage Streifenfundament ....37 Aufstellung Montagematerial ......27 Außenteil . - Seite 70 REMKO RVT ARCTIC-WP...
- Seite 72 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
