Membranausdehnungsgefäß (MAG)
Um Druckschwankungen im
Stillstand infolge von Tempera-
turveränderungen zu vermeiden
sind MAG´s mit Stickstofffüllung
(feuchtigkeitsneutral) in die Anlage
einzubinden.
Im Gerät mit Hydronikteil befindet
sich ein MAG. Der Vordruck ist
auf die Anlage einzustellen, ggf.
ist eine Erhöhung des Volumens
oder bei Realisierung eines Kühlen-
Heizen-Systems der Einbau eines
weiteren MAG erforderlich.
Bei dem Gerät ohne Hydronik-
teil ist generell ein MAG
erforderlich.
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Im Gerät mit Hydronikteil befindet
sich ein Sicherheitsventil.
Bei dem Gerät ohne Hydronikteil
ist generell ein Sicherheitsventil
erforderlich.
Automatische Entlüftungsventile
Das Gerät besitzt einen bzw. zwei
manuelle Entlüftungsventile am
Speicher. Nach Füllen der Anlage
kann hier separat das Gerät ent-
lüftet werden. Zudem sind auto-
matische Entlüftungsventile in der
Sammelleitung an der höchsten
Stelle zu montieren.
A��TUNG
Bei der Verwendung von
glykolhaltigen Medien sind
glykolbeständige Entlüftungs-
ventile erforderlich.

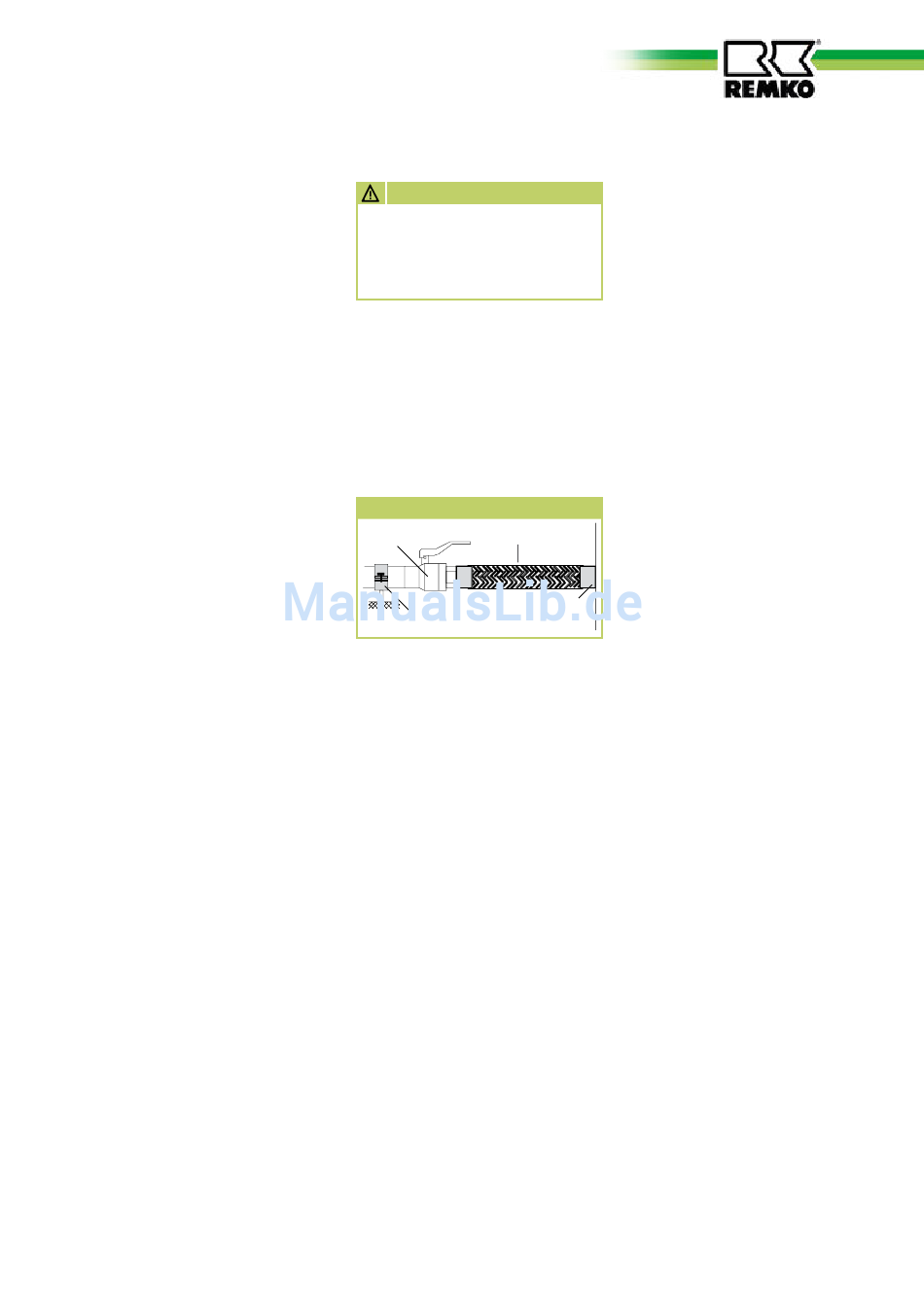

Kompensatoren
Um die Schwingungen des Kalt-
wasser-Erzeugers nicht auf die
Anlagenteile zu übertragen, erfolgt
der Anschluß der Leitungen an das
Gerät durch Kompensatoren.
Kompensatoren
Absperrventil
Kompensator
Statische
Anschluß RVS
Befestigung
Absperrventile
In Kaltwasser-Anlagen sollten
grundsätzlich Absperrventile
mit vollem Durchlass eingesetzt
werden. Zu Servicezwecken ist
der Mediumein- und -austritt mit
Absperrventilen auszurüsten (ggf.
Sicherheitsventile vorsehen).
Füll- und Entleerungsanschluß
Das Gerät mit Hydronikteil besitzt
einen Füll- und Entleerungsan-
schluß. Der im Lieferumfang be-
findliche ist am Anschluß druck-
dicht zu montieren. Im
frostsicheren Bereich sollte ggf.
zusätzlich ein zweiter Anschluß
vorgesehen werden, um die Rohr-
leitungen zu entleeren (besonders
bei der Verwendung des Mediums
�asser).
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Bei dem Gerät ohne Hydronikteil
ist generell ein Entleerungsan-
schluß erforderlich.
Schmutzfänger
(Serienausstattung)
Es ist ein spülbarer Schmutzfänger
vor dem Geräteeintritt einzubau-
en. Die Maschengröße sollte 10
Maschen/cm² nicht unterschreiten.
Vor und hinter dem Schmutzfänger
sollten Absperrventile eingesetzt
werden.
Speicher
�enn z.B. die erforderliche Leis-
tung der Kaltwasser-Abnehmer
wesentlich kleiner ist als die
erzeugte Kühlleistung des Kalt-
wasser-Erzeugers ist es empfeh-
lenswert, den Mediuminhalt zu
erhöhen. Beispielsweise können die
Mediumrohre überdimensioniert
oder einen zusätzlichen Speicher
eingesetzt werden, um die Kom-
pressorbetriebszeit zu erhöhen.
Im Gerät mit Hydronikteil befindet
sich ein Speicher.
Bei dem Gerät ohne Hydronikteil
ist generell ein Speicher
erforderlich.
21
