4.10.3.4
Teile des Suppressors ersetzen
883 Basic IC plus
Den Adapter in den Suppressorantrieb einsetzen (siehe "Den
￭
Adapter in den Suppressorantrieb einsetzen", Seite 33).
Wenn der Adapter mit dem Rotor richtig eingesetzt ist, befindet
sich die Dichtfläche des Rotors ca. 4 mm innerhalb des Suppresso-
rantriebs. Ist dies nicht der Fall, muss der Adapter von unten her
mit einem spitzen Gegenstand in die richtige Position gebracht
werden.
6 Anschlussstück reinigen
Die Dichtfläche des Anschlussstücks (25-2) mit Ethanol und einem
￭
fusselfreien Tuch reinigen.

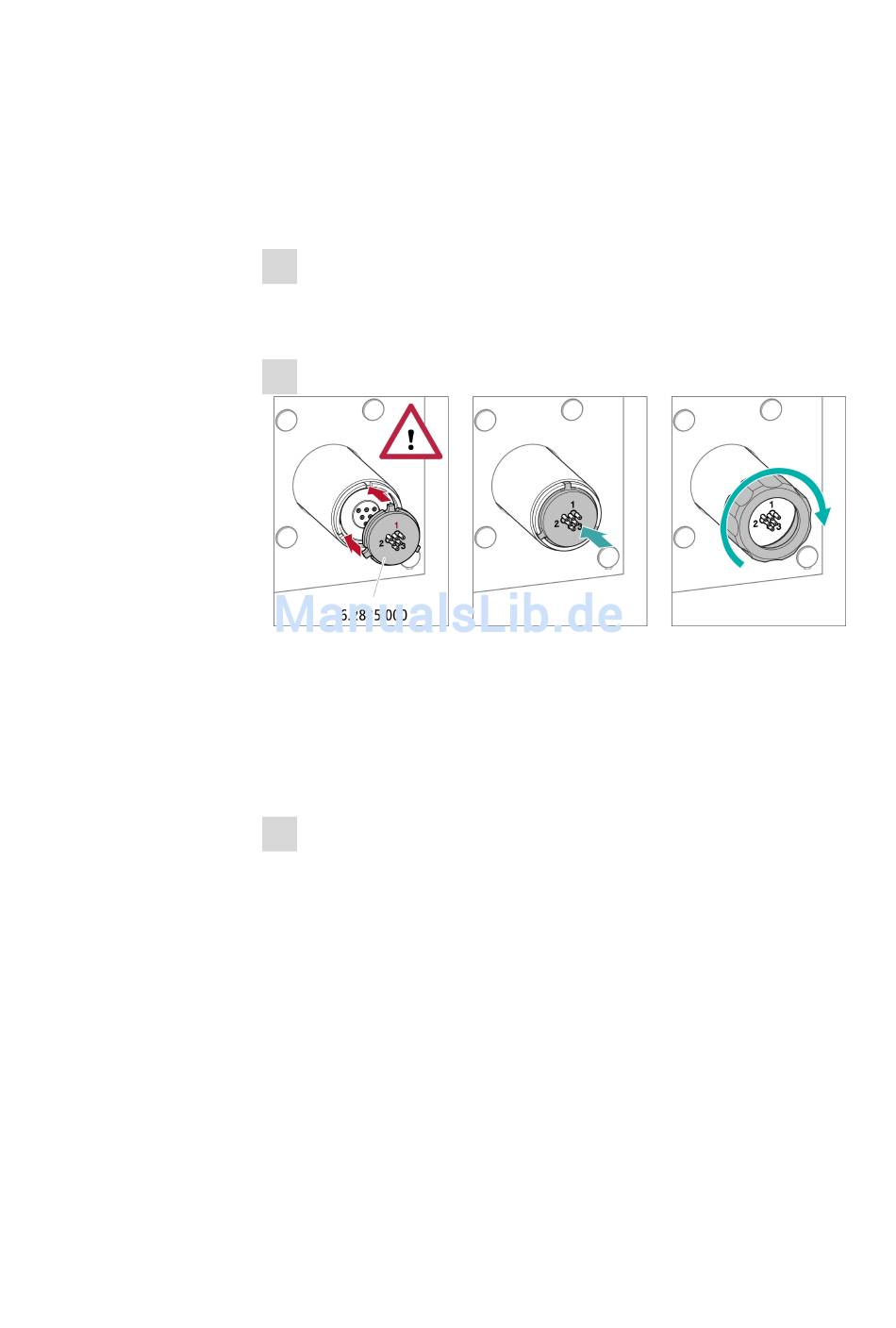

7 Anschlussstück einsetzen
Das Anschlussstück so in den Suppressorantrieb einsetzen, dass
￭
sich Anschluss 1 oben befindet und die drei Nocken des
Anschlussstücks in die entsprechenden Aussparungen auf dem
Suppressorantrieb passen.
Die Überwurfmutter (25-1) wieder aufsetzen und von Hand fest-
￭
schrauben (kein Werkzeug verwenden).
8 Suppressor anschliessen und konditionieren
Den Suppressor wieder am IC-System anschliessen.
￭
Vor dem ersten Weiterschalten des Suppressors jede der drei Sup-
￭
pressoreinheiten 5 Minuten lang mit Lösung spülen.
In folgenden Fällen kann es notwendig sein, Teile des Suppressors zu
ersetzen:
Nicht behebbarer Verlust der Suppressorkapazität (verminderte Phos-
￭
phatempfindlichkeit und/oder starker Anstieg der Basislinie).
Nicht behebbare Verstopfung des Suppressors (Lösungen können nicht
￭
mehr durch den Suppressor gefördert werden).
Es können sowohl der Rotor als auch das Anschlussstück ersetzt werden.
4 Betrieb und Wartung
￭￭￭￭￭￭￭￭
85
