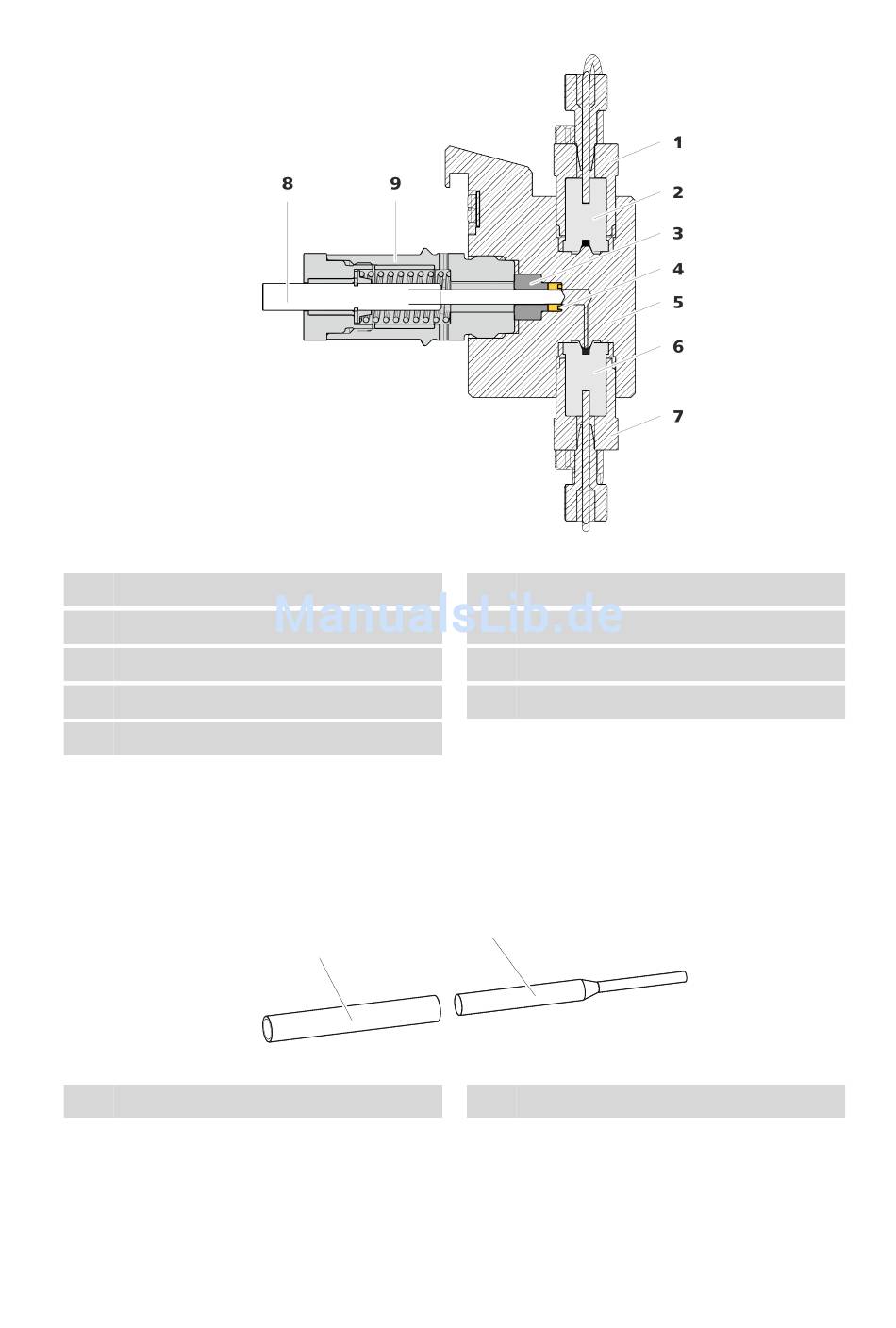

Abbildung 19 Hochdruckpumpe - Querschnitt; Abbildung 20 Werkzeug Für Kolbendichtung (6.2617.010) - Metrohm 883 Basic IC plus Handbuch

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
1 Auslassventilhalter
3 Stützring
5 Pumpenkopf
7 Einlassventilhalter
9 Kolbenpatrone
Zubehör
1 Spitze
883 Basic IC plus
Abbildung 19 Hochdruckpumpe – Querschnitt
Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör:
Rollgabelschlüssel (6.2621.000)
￭
Werkzeug für Kolbendichtung (6.2617.010) bestehend aus einer Spitze
￭
(20-1) zum Entfernen der alten Kolbendichtung und einer Hülse (20-2)
zum Einsetzen der neuen Kolbendichtung.
2
Abbildung 20 Werkzeug für Kolbendichtung (6.2617.010)
2 Auslassventil (6.2824.160)
4 Kolbendichtung (6.2741.020)
6 Einlassventil (6.2824.170)
8 Zirkoniumkolben (6.2824.070)
1
2 Hülse
